300x300x16mm tubi quadrati di acciaio galvanizzato ad alta frequenza
Introduzione generale alla macchina

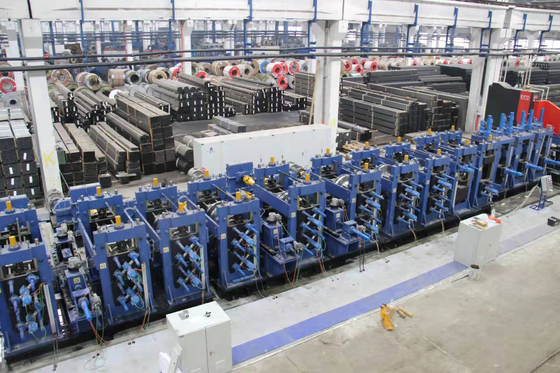

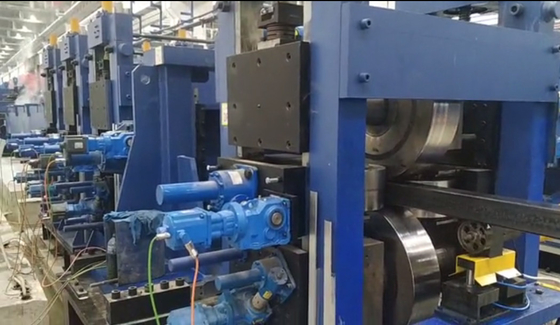

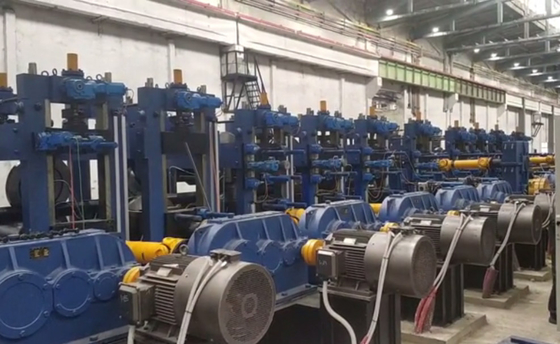

F300x300 La linea di produzione di tubi saldati ad alta frequenza auto è principalmente per produrre tubi quadrati di dimensioni 100x100-300x300mm, tubi rettangolari 100x150-100x300mm, spessore da 5-16mm.Questa linea può produrre tubo rotondo della stessa dimensione attraverso il supporto di cambio e il rullo..Questa linea di produzione ogni unità utilizzare la tecnologia più avanzata, design innovativo, controllo completo con controllo PLC, tecnologia avanzata, comodo di funzionamento e manutenzione,e ha raggiunto il livello internazionale.
Principali parametri e specifiche
|
(1)Specificità del materiale:
|
|
Norme
|
Macchine per la lavorazione dei tubi standard internazionali
|
|
Materiale
|
acciaio galvanizzato
|
|
Proprietà meccaniche
|
σb≤520Mpa,σs≤365Mpa
|
|
Larghezza della striscia
|
400-1200 mm
|
|
Spessore della striscia:
|
5-16 mm
|
|
Diametro interno delle bobine
|
Φ508 mm
|
|
Diametro esterno delle bobine
|
Φ1300 φ2000 mm
|
|
Peso della bobina
|
≤ 25 T
|
|
(2) Specifica del tubo
|
|
Diametro del tubo
|
tubo quadrato: 100x100-300x300 mm
Spessore: 5-16 mm
|
|
Distanze
|
6-12 m
|
|
Precisione di taglio dei tubi
|
0-6 mm
|
|
Velocità di formazione
|
Max 100m/min per uno spessore di 1 mm
|
|
(3)L'acquirente deve fornire da sé
|
|
Negozio di lavoro
|
95x12m, H>5m ((griglia a terra)
|
|
Potenza
|
Approx.2500KW 380V/60Hz/3fase
|
|
Circolazione Acqua di raffreddamento ((intero sistema)
|
Flusso: 30+30 CBM
Volume della piscina: 40 m3
|
|
Aria compressa
(intero sistema)
|
Flusso: 5 m3/min
Pressione: 5-7 kg/cm2
|
|
Cavo
|
Tutti i cavi fuori dalla mia macchina, li compri dopo aver riparato la macchina.
|
Processo di lavorazione per la macchina per la lavorazione dei tubi

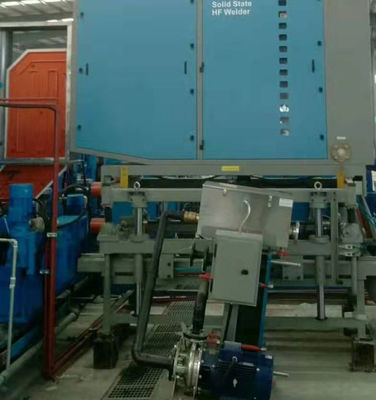

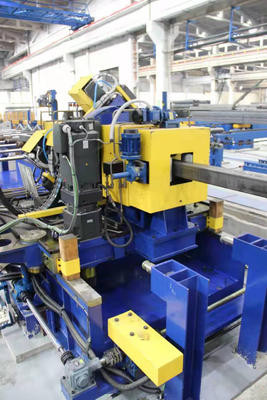

Acciaio a striscia → discolatore → raddrizzatore → appiattitore → saldatore → saldatore da taglio → unità di materiale di stoccaggio → tubo formato, saldatore, raffreddatore, preciso
Garanzia della qualità e del servizio post-vendita per l'installazione e la messa in servizio delle macchine per la lavorazione dei tubi
questo mulino automatico di tubi sta arrivando al compratore, il personale dei servizi tecnici sulla scena, debugging, manutenzione, messa in servizio dell'attrezzatura, messa in servizio,istruzioni di funzionamento e manutenzione, responsabile della formazione tecnica del personale di manutenzione e di funzionamento dell'apparecchiatura dell'acquirente.da 12 mesi a decorrere dalla data di arrivo dell'attrezzatura, come l'impatto positivo sulla qualità di utilizzo, parti danneggiate portano a attrezzature non può funzionare normalmente, fabbrica darà la riparazione o sostituzione gratuitamente.
