200x200x10mm cambiamento rapido rotolo tubo quadrato ad alta frequenza saldatore di tubi
Introduzione generale alla macchina

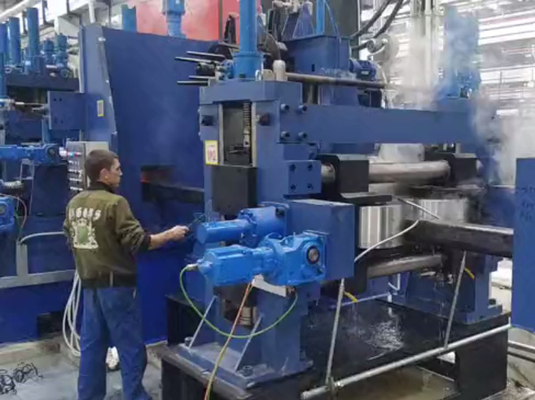

F200x200 cambiamento rapido di tubi quadrati a rulli La fabbrica di tubi saldati ad alta frequenza produce principalmente tubi quadrati di dimensioni 100x100-200x200mm, tubi rettangolari 100x150-100x300mm, spessore da 5-10mm.Questa linea può produrre tubo rotondo della stessa dimensione attraverso il supporto di cambio e il rullo..Questa linea di produzione ogni unità utilizzare la tecnologia più avanzata, design innovativo, controllo completo con controllo PLC, tecnologia avanzata, comodo di funzionamento e manutenzione,e ha raggiunto il livello internazionale.
Principali parametri e specifiche
(1)Specificità del materiale: |
Norme | Macchine per la lavorazione dei tubi standard internazionali |
Materiale | acciaio galvanizzato |
Proprietà meccaniche | σb≤520Mpa,σs≤365Mpa |
Larghezza della striscia | 400-800 mm |
Spessore della striscia: | 5-10 mm |
Diametro interno delle bobine | Φ508 mm |
Diametro esterno delle bobine | Φ1300 φ2000 mm |
Peso della bobina | ≤ 25 T |
(2) Specifica del tubo |
Diametro del tubo | tubo quadrato: 100x100-200x200 mm
Spessore: 5-10 mm |
Distanze | 6-12 m |
Precisione di taglio dei tubi | 0-6 mm |
Velocità di formazione | Max 100m/min per uno spessore di 1 mm |
(3)L'acquirente deve fornire da sé |
Negozio di lavoro | 95x12m, H>5m ((griglia a terra) |
Potenza | Approx.2500KW 380V/60Hz/3fase |
Circolazione Acqua di raffreddamento ((intero sistema) | Flusso: 30+30 CBM
Volume della piscina: 40 m3 |
Aria compressa
(intero sistema) | Flusso: 5 m3/min
Pressione: 5-7 kg/cm2 |
Cavo | Tutti i cavi fuori dalla mia macchina, li compri dopo aver riparato la macchina. |
Processo di lavorazione per la macchina per la lavorazione dei tubi

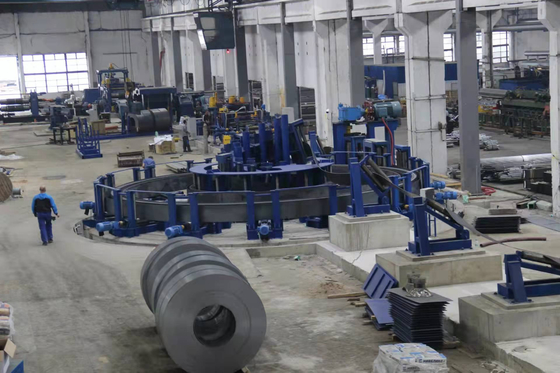

Acciaio a striscia → discolatore → raddrizzatore → appiattitore → saldatore → saldatore da taglio → unità di materiale di stoccaggio → tubo formato, saldatore, raffreddatore, preciso
Le caratteristiche principali dell'apparecchiatura:

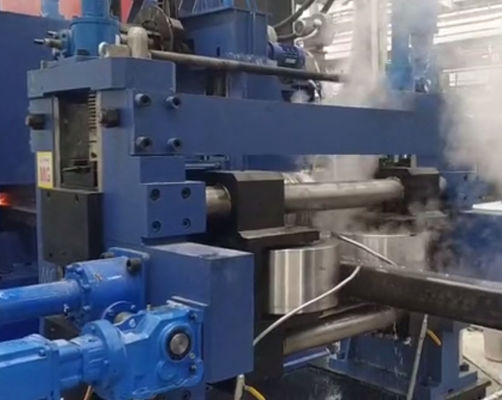

1.In un periodo di tempo molto breve per terminare la regolazione del rullo, ridurre estremamente il tempo di cambio del rullo quando si sostituiscono i prodotti, migliorando così l'efficienza e riducendo il costo produttivo;
2. per l'apparecchiatura adotta una serie di stampi combinati, producendo le diverse specifiche del tubo, basta regolare,non è necessario cambiare,il tasso di risparmio del rullo superiore al 90%,riducendo così il costo del rulloQuesta macchina può produrre tubi rotondi attraverso il cambio di alcuni supporti o alberi offline.
3.Con la regolazione del servomotore, diminuito l'input degli strumenti e danni alle attrezzature quando si cambia il rullo, migliorare la vita utile delle attrezzature.
4.A causa della struttura del rotolo composito, il contatto del punto tra il rotolo e la banda invece del contatto della linea originale, riduce l'usura del rotolo e migliora la durata di vita del rotolo.
5.Il motore di transito utilizza il marchio SIMENS BEIDE, i cuscinetti usano il marchio NSK, il materiale dei rulli utilizza oro di alta complessità Cr20
