Pipe saldate a cucitura retta Pack automatico e raggruppamento fino al mulino di tubi saldati ad alta frequenza

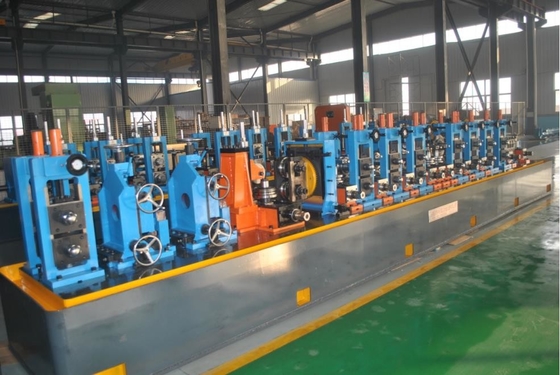

La linea di produzione di tubi saldati ad alta frequenza HG 76.2 è progettata per la produzione di tubi saldati di diametro Ф19-Ф76.2 mm e spessore della parete 2,0-4,0 mm e tubo quadrato 15x15-60x60 mm,spessore 2,0-4,0 mm.Adozione di un progetto di passaggio a rotazione, la linea di produzione può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio di alta precisione.
Secondo la linea guida di progettazione di migliorare il carattere operativo e l'ambiente e il carattere di sicurezza e di produzione, riducendo il costo del rullo per garantire un'elevata efficienza,HG 76.La linea di produzione 2 adotta lo stile del foro a doppio raggio..
1Parametri e specifiche principali
| Specificità del materiale |
Conformi alla norma YB189-64 |
| Materiale |
Acciaio a basso tenore di carbonio e acciaio per costruzioni a basse leghe |
| Proprietà meccaniche |
σb≤ 520Mpa,σs≤ 365 MPa |
| Larghezza della striscia |
da 60 a 240 mm |
| Spessore della striscia |
da 2 a 4 mm |
| Diametro interno delle bobine |
da 480 a 520 mm |
| Diametro esterno delle bobine |
da 1000 a 1800 mm |
| Peso della bobina |
≤ 3T |
| Specifica dei tubi saldatori |
Diametro del tubo rotondo:φ19-φ76.2 mm da 2 a 4 mm
Tubo quadrato: da 15 x 15 a 60 x 60 mm da 2 a 4 mm
|
| Lunghezza di taglio fissa |
da 4 a 6 m |
| Precisione di taglio dei tubi |
da 0 a 3 mm |
| Velocità di formazione |
Da 20 a 130 m/min |
2. Flusso dei processi
1. Caricamento della bobina
2. Scatenamento
3Taglio e saldatura
4Accumulatore a spirale orizzontale

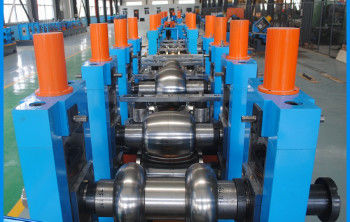

5. Formazione
6. saldatura ad HF
7- Sfregamento
8. raffreddamento
9. Dimensioni
10. raddrizzamento
11Seghe per taglio a freddo
12Trasmetto.
13- Imballaggio.
14. Immagazzinamento
3Principio dell' attrezzatura
La linea di produzione di tubi saldati ad alta frequenza a cucitura retta è la specifica dell'unità di alimentazione della cintura di acciaio, attraverso il rotolo portata arrotolata in un tubo di acciaio,e quindi utilizzare l'alta frequenza di effetto di prossimità e effetto della pelle rendere il bordo della striscia riscaldamento istantaneo alla temperatura di saldatura, e sotto l'azione del rullo di spremitura saldatura completa, quindi attraverso raffreddamento ad acqua, dimensionamento e raddrizzamento secondo le specifiche richieste del tubo di acciaio.La linea di prodotti di ciascuna unità basata su apparecchiature simili nazionali ed estere di digestione e assorbimento, combinato con le condizioni nazionali della Cina, design innovativo, comodo di funzionamento e manutenzione, semplice.e può produrre tubi di acciaio saldati elettrici con elevata precisione adottando un passaggio di rotolamento ragionevole.
