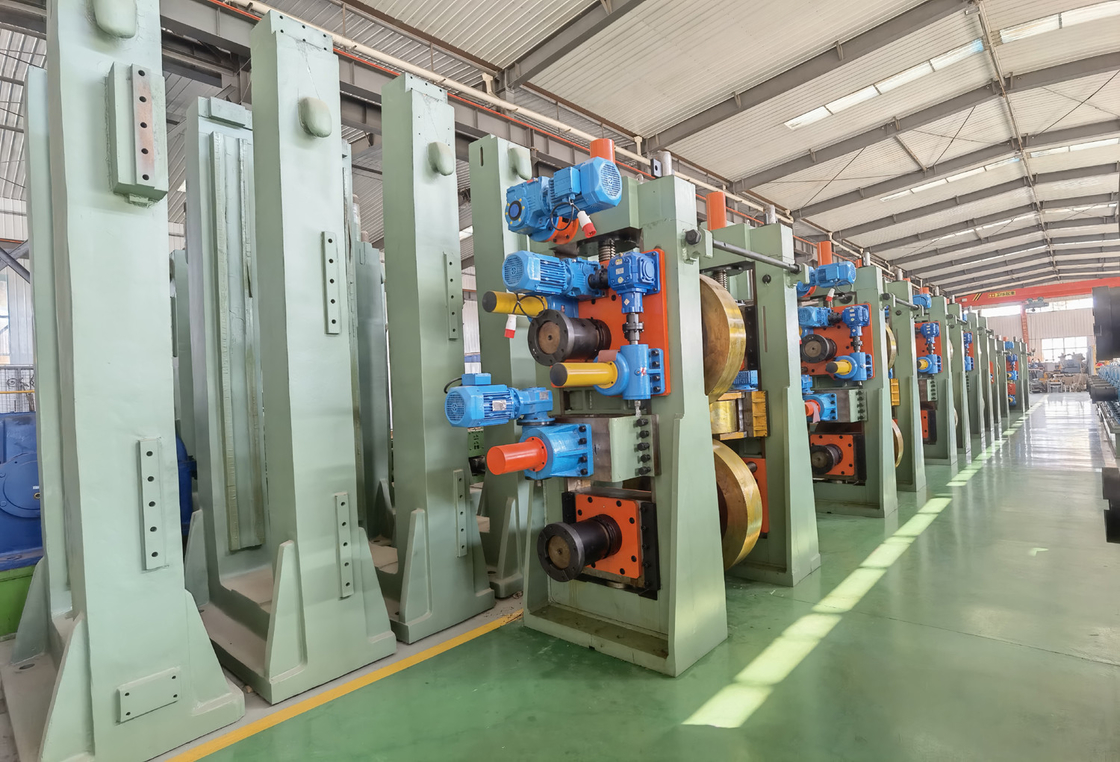

Pipe quadrate in acciaio al carbonio 300x300mm ERW Pipe Mill
Introduzione generale
È progettato per la produzione di tubi di acciaio saldati, compresi i tubi quadrati e i tubi deformati. L'intera linea utilizza un unico set di rulli, regola la dimensione mediante controllo automatico PLC.
La linea di produzione, che adotta un progetto di passaggio a rotoli, può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio ad alta precisione.
tubo quadrato: 100x100 150x150 200x200 300x300 mm
Pipa di ricarica: 120x80 140x60 200x100 250x150 400x200 mm
Spessore: 10-12 mm
Parametri e specifiche principalir ERW Fabbricazione di tubi
|
(1)Specificità del materiale:
|
|
Norme
|
Macchine per la lavorazione dei tubi standard internazionali
|
|
Materiale
|
acciaio galvanizzato
|
|
Proprietà meccaniche
|
σb≤520Mpa,σs≤365Mpa
|
|
Larghezza della striscia
|
400-1200 mm
|
|
Spessore della striscia:
|
10-12 mm
|
|
Diametro interno delle bobine
|
Φ508 mm
|
|
Diametro esterno delle bobine
|
Φ1300 φ2000 mm
|
|
Peso della bobina
|
≤ 20 T
|
|
(2) Specifica del tubo
|
|
Diametro del tubo
|
tubo quadrato: 100x100-200x200 mm
Spessore: 10-12 mm
|
|
Distanze
|
6-12 m
|
|
Precisione di taglio dei tubi
|
0-6 mm
|
|
Velocità di formazione
|
50 m/min max per uno spessore di 1 mm
|
|
(3)L'acquirente deve fornire da sé
|
|
Negozio di lavoro
|
60x12m, H>5m ((griglia a terra)
|
|
Potenza
|
Approx.3500KW 380V/60Hz/3fase
|
|
Circolazione Acqua di raffreddamento ((intero sistema)
|
Flusso: 30+30 CBM
Volume della piscina: 40 m3
|
|
Aria compressa
(intero sistema)
|
Flusso: 5 m3/min
Pressione: 5-7 kg/cm2
|
|
Cavo
|
Tutti i cavi fuori dalla mia macchina, li compri dopo aver riparato la macchina.
|
Processo di lavorazione per la fabbrica di tubi ERW
Acciaio a striscia → discolatore → raddrizzatore → appiattitore → saldatore → saldatore da taglio → unità di materiale di stoccaggio → tubo formato, saldatore, raffreddatore, preciso
