| Nome della macchina: | Laminatoio per tubi saldati ad alta frequenza | Prodotto: | tubo tondo in acciaio e tubo quadrato |
|---|---|---|---|
| Caratteristica: | precisione | Materiale: | acciaio al carbonio e acciaio zincato |
| Altra pipa: | tubo rettangolare | Dimensione massima: | 300x300 mm |
| Spessore: | 10 mm | Lunghezza: | 3-6 m |
| Rulli: | non incluso | Modello: | 300x300 |
| Parole chiave: | Laminatoio per tubi saldati ad alta frequenza | ||
| Evidenziare: | laminatoio per tubi saldato spessore 10mm,laminatoio per tubi saldato 300x300mm,laminatoio per tubi saldato a nastro d'acciaio |
||

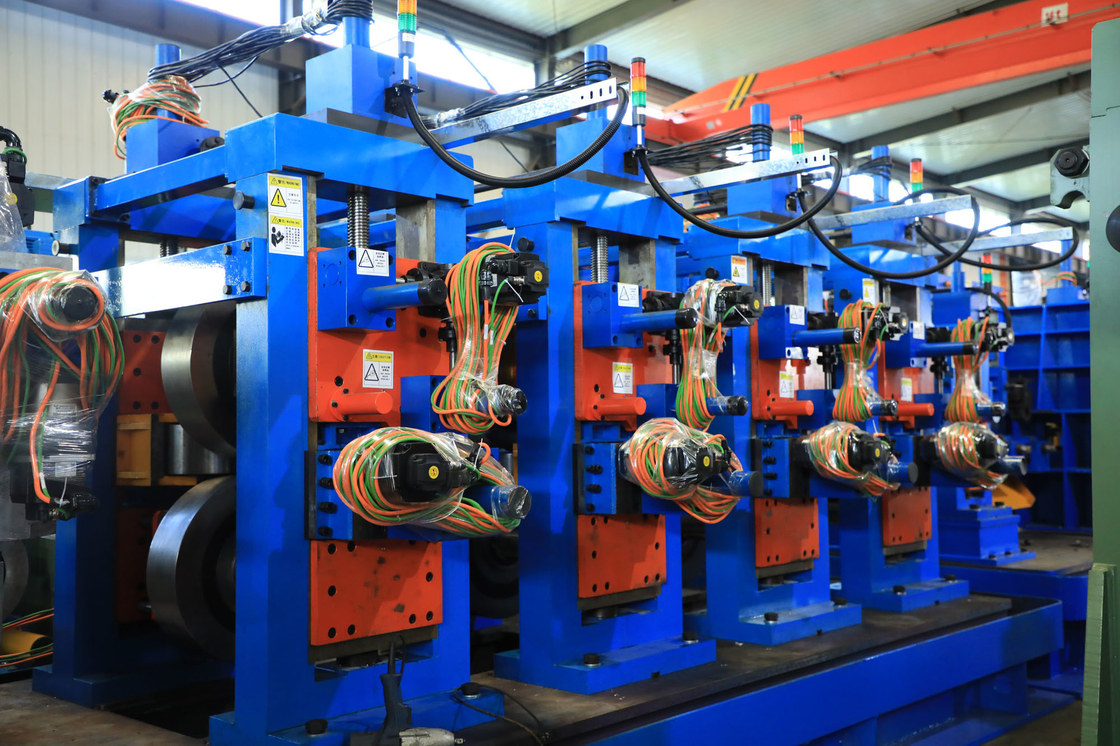

Introduzione generale del laminatoio per tubi saldati ad alta frequenza
La linea di produzione di tubi saldati ad alta frequenza HG300 è progettata per produrre tubi quadrati 100x100-300x300mm e tubi quadrati di dimensioni corrispondenti, spessore 5-10mm.Adottando il design del passaggio del rullo, la linea di produzione può produrre tubi in acciaio saldato con lavorazione di buona qualità e assemblaggio di alta precisione.
Secondo le linee guida di progettazione per migliorare il carattere e l'ambiente operativo e il carattere di sicurezza e produzione, riducendo il costo del rullo per garantire un'elevata efficienza, la linea di produzione HG25 adotta lo stile di design del foro a doppio raggio.
Laminatoio per tubi saldati ad alta frequenzaPrincipali parametri e specifiche
|
(1) Specifiche del materiale: |
|
|
Standard |
Macchina per tubi standard internazionale |
|
Materiale |
acciaio galvanizzato |
|
Proprietà meccaniche |
σb≤520Mpa,σs≤365MPa |
|
Larghezza striscia |
400-1200 mm |
|
Spessore striscia: |
5-10mm |
|
Diametro interno delle bobine |
Ø508 mm |
|
Diametro esterno delle bobine |
Φ1300～φ2000mm |
|
Peso della bobina |
≤10 T |
|
(2) Specifiche del tubo |
|
|
Diametro del tubo |
Tubo quadrato: 100x100-300x300 mm |
|
Lunghezza |
3-6 m |
|
Precisione nel taglio dei tubi |
0-6 mm |
|
Velocità di formatura |
max 50m/min per 10 mm di spessore |
|
(3) L'acquirente deve provvedere autonomamente |
|
|
Officina |
60x12m, H＞5m (da gru a terra) |
|
Energia |
Circa 3500KW 380V/60Hz/3 fasi |
|
Acqua di raffreddamento a circolazione (intero sistema) |
Portata: 30+30 CBM |
|
Aria compressa |
Portata: 5 m3/min |
|
Cavo |
Tutto il cavo al di fuori della mia macchina, si acquista dopo la posizione fissa della macchina. |
nastro d'acciaio da avvolgere → srotolatore → raddrizzatore finale → spianatore → saldatore a taglio → unità materiale di stoccaggio → formato, saldatura, raffreddamento, tubo accurato Dia.dimensione → dimensione accurata della lunghezza del tubo, taglio → ispezione → pacchetto
