Fabbricazione di tubi quadrati 400x400 mm
Fabbricazione di tubi saldati ad alta frequenza
La linea di produzione di tubi saldati ad alta frequenza HG400 è progettata per produrre tubi quadrati 100x100-400x400mm e secondo le dimensioni di tubi quadrati, spessore 5-10mm.la linea di produzione può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio di alta precisione.
Secondo la linea guida di progettazione di migliorare il carattere operativo e l'ambiente e la sicurezza e il carattere di produzione, riducendo il costo del rullo per garantire un'elevata efficienza,La linea di produzione HG25 adotta lo stile del foro a doppio raggio..
Parametri e specifiche principali del mulino di tubi saldati ad alta frequenza
|
(1)Specificità del materiale:
|
|
Norme
|
Macchine per la lavorazione dei tubi standard internazionali
|
|
Materiale
|
acciaio galvanizzato
|
|
Proprietà meccaniche
|
σb≤520Mpa,σs≤365Mpa
|
|
Larghezza della striscia
|
400-1600 mm
|
|
Spessore della striscia:
|
5-10 mm
|
|
Diametro interno delle bobine
|
Φ508 mm
|
|
Diametro esterno delle bobine
|
Φ1300 φ2000 mm
|
|
Peso della bobina
|
≤ 20 T
|
|
(2) Specifica del tubo
|
|
Diametro del tubo
|
tubo quadrato: 100x100-300x300 mm
|
|
Distanze
|
3-6m
|
|
Precisione di taglio dei tubi
|
0-6 mm
|
|
Velocità di formazione
|
50 m/min max per uno spessore di 10 mm
|
|
(3)L'acquirente deve fornire da sé
|
|
Negozio di lavoro
|
60x12m, H>5m ((griglia a terra)
|
|
Potenza
|
Approx.3500KW 380V/60Hz/3fase
|
|
Circolazione Acqua di raffreddamento ((intero sistema)
|
Flusso: 30+30 CBM
Volume della piscina: 40 m3
|
|
Aria compressa
(intero sistema)
|
Flusso: 5 m3/min
Pressione: 5-7 kg/cm2
|
|
Cavo
|
Tutti i cavi fuori dalla mia macchina, li compri dopo aver riparato la macchina.
|
Processo di lavorazione del mulino per tubi saldati ad alta frequenza
Acciaio a striscia → discolatore → raddrizzatore → appiattitore → saldatore → saldatore da taglio → unità di materiale di stoccaggio → tubo formato, saldatore, raffreddatore, preciso
Fabbricazione di tubi saldati ad alta frequenza

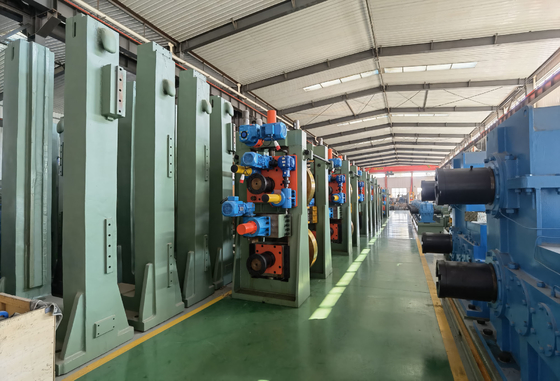

La nostra fabbrica di tubi saldati ad alta frequenza
