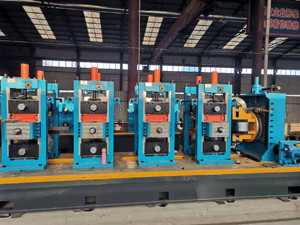

144 mm e 4,5 " Erw saldato rotondo tubo mulino macchina
Introduzione generale della macchina per la lavorazione dei tubi
HG114 Il mulino automatico di tubi è progettato per produrre tubi quadrati da 50 a 114 mm e secondo le dimensioni dei tubi quadrati, spessore 1-3 mm.la linea di produzione può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio di alta precisione.
Secondo la linea guida di progettazione di migliorare il carattere operativo e l'ambiente e la sicurezza e il carattere di produzione, riducendo il costo del rullo per garantire un'elevata efficienza,La linea di produzione HG114 adotta lo stile del foro a doppio raggio.
Parametri e specifiche principali del mulino a tubi automatici
|
(1)Specificità del materiale:
|
|
Norme
|
Macchine per la lavorazione dei tubi standard internazionali
|
|
Materiale
|
acciaio galvanizzato
|
|
Proprietà meccaniche
|
σb≤520Mpa,σs≤365Mpa
|
|
Larghezza della striscia
|
150-360 mm
|
|
Spessore della striscia:
|
1-3 mm
|
|
Diametro interno delle bobine
|
Φ508 mm
|
|
Diametro esterno delle bobine
|
Φ1300 φ2000 mm
|
|
Peso della bobina
|
≤ 4T
|
|
(2) Specifica del tubo
|
|
Diametro del tubo
|
tubo rotondo: 50-114 mm
|
|
Distanze
|
3-6m
|
|
Precisione di taglio dei tubi
|
0-6 mm
|
|
Velocità di formazione
|
Max 90m/min per spessore di 2 mm
|
|
(3)L'acquirente deve fornire da sé
|
|
Negozio di lavoro
|
60x12m, H>5m ((griglia a terra)
|
|
Potenza
|
Approx.3500KW 380V/60Hz/3fase
|
|
Circolazione Acqua di raffreddamento ((intero sistema)
|
Flusso: 30+30 CBM
Volume della piscina: 40 m3
|
|
Aria compressa
(intero sistema)
|
Flusso: 5 m3/min
Pressione: 5-7 kg/cm2
|
|
Cavo
|
Tutti i cavi fuori dalla mia macchina, li compri dopo aver riparato la macchina.
|
Processo di lavorazione della macchina del mulino a tubi
Acciaio a striscia → discolatore → raddrizzatore → appiattitore → saldatore → saldatore da taglio → unità di stoccaggio → tubo formato, saldatore, raffreddatore, preciso
