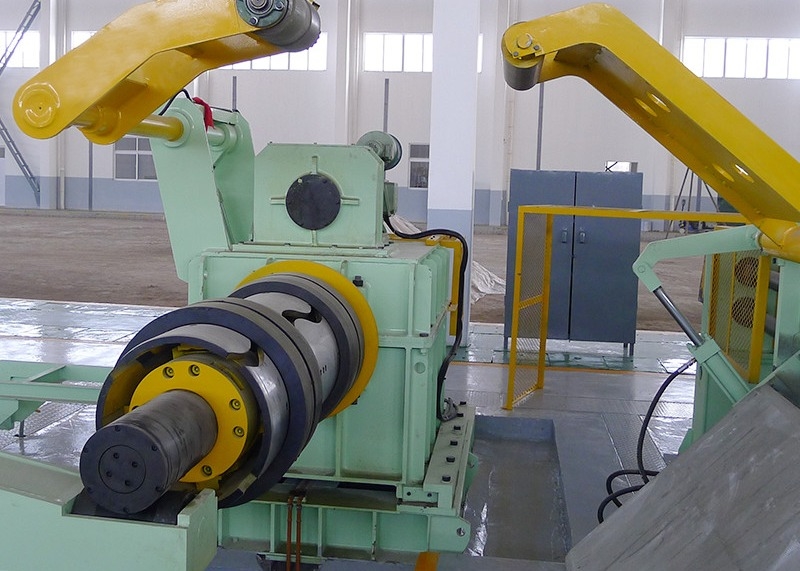

Questa linea di produzione è adatta per strisce di taglio longitudinali continue di larghezza 800-1500 mm e spessore 0,5-3 mm per acciai strutturali di carbonio ordinario laminati a caldo,acciaio strutturale a bassa lega e altri materiali. indicato come unità di taglio 1500 × 0,5 ~ 3 mm.
1) Specifiche del materiale:
Materie prime | Coil di acciaio laminato a caldo, materiale Q235B, piastra di acciaio laminata a freddo, lamiera galvanizzata, ecc. |
Diametro esterno della bobina di acciaio | Φ800-1800 mm |
Diametro interno della bobina di acciaio | Φ508 mm-610 mm |
Larghezza della bobina | 800-1500 mm |
Spessore della striscia di acciaio | 00,5-3,0 mm |
Peso della bobina | Max 25 tonnellate |
2) Finito Prodotto:
Diametro interno della bobina di acciaio | Φ508-610 mm |
Diametro esterno della bobina di acciaio | Φ800-1800 mm |
Peso della bobina | Max 25 tonnellate |
Velocità dell'unità: | Scia di trazione: 10-50 m/min (spessore ≤ 5 mm) |
coil preparation 一loading car 一 uncoiler 一 straight head 一 centering vertical roller 一pinch leveler 一cross cutter 一 centering vertical roller 一 disc Shear 一 edge rewinder 一transition table一 steel belt separation feeding device一recoiler一unloading coil
- No, no, no, no. | Nome |
1 | Tavola di preparazione della bobina |
2 | carro di carico |
3 | scaricatore |
4 | levigatore di testa dritta e di pizzico |
5 | motore a motore |
6 | rotolo verticale di centrificazione |
7 | Telaio a disco |
8 | ribaltatore di bordo |
9 | tabella di transizione |
10 | dispositivo di alimentazione |
11 | ricollocatore |
12 | auto di scarico |
13 | sistema idraulico |
14 | sistema di controllo elettronico |
Imballaggio dell'apparecchiatura: tutti gli armadi di comando elettrici, le console, gli strumenti, i pezzi di ricambio, ecc. sono confezionati in scatole di legno e i costi sono a carico del fornitore.Le macchine e le attrezzature sono nude., e durante il trasporto vengono aggiunte misure impermeabilizzanti e antirrugina.
Trasporto delle attrezzature: le spese di trasporto sono a carico dell'acquirente.
A) L'installazione dell'apparecchiatura è effettuata dall'acquirente e il fornitore è responsabile della guida.
B) Il fornitore fornisce una guida tecnica per l'installazione e la messa in servizio.
C) Il tempo di installazione e di messa in servizio è di circa 25 giorni.
1Garanzia dell'attrezzatura per un anno, manutenzione a lungo termine.
2. fornire disegni generali di montaggio, disegni di fondazione, disegni di impianti, disegni schematici elettrici, disegni di parti di usura e altri disegni necessari dell'attrezzatura.
3La società dispone di un team di assistenza tecnica a tempo pieno, composto principalmente da ingegneri e tecnici.e inviare qualcuno al sito dell'utente per il servizio post-vendita in qualsiasi momento.
