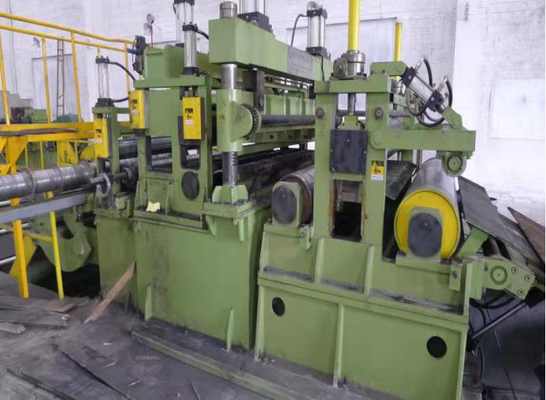

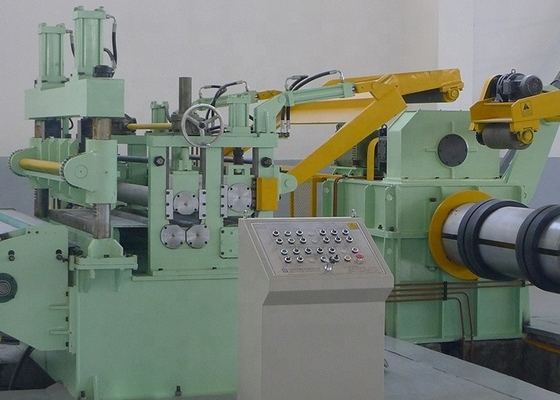

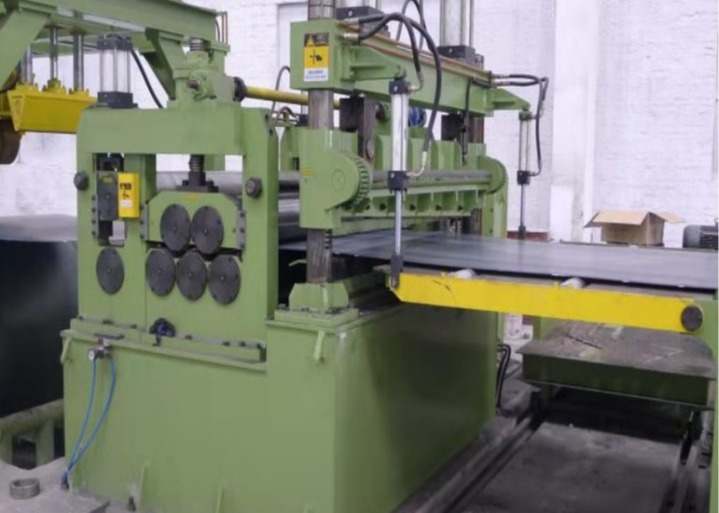

Questa linea di produzione è adatta per strisce di taglio longitudinali continue con larghezza 800-1600 mm e spessore 0,5-4 mm per acciai strutturali di carbonio ordinario laminati a caldo,acciaio strutturale a bassa lega e altri materiali. indicato come unità di taglio 1600 × 0,5 ~ 4 mm.
1. Specifica del materiale
Materiale HRC a basso tenore di carbonio (Q235, σs=250Mpa,σb=500Mpa)
Spessore della bobina 0,5 mm/4,0 mm
Larghezza della bobina 300-1600 mm
Peso della bobina ≤ 20 t
Diametro interno Φ508/610
Diametro esterno ≤ Φ1800 mm
2. Specifica del prodotto finito
Peso della bobina 20 t
Diametro interno Φ508 mm
Diametro esterno Φ1800 mm
Precisione di larghezza ±0,10 mm ((spessore 0,5 - 3,0)
± 0,20 mm (spessore 3,1-4,0)
Accuratezza di sgancio ≤ 5% Spessore della piastra, ((0,08-0,20 mm)
Velocità di apertura delle bobine 90-120 m/min
3.Dati delle attrezzature
(1) Potenza: tensione 380V Frequenza 50HZ Potenza installata circa 330kw
(2) Potenza dell'aria Pressione 0,4-0,6Mpa3/min ((Stato di compressione)
3.Composizione formale dell'attrezzatura
| - No, no, no, no. |
Nome |
| 1 |
Fase di preparazione della bobina |
| 2 |
Autoveicoli a bobina |
| 3 |
Discolatore |
| |
Dispositivo di guida della pressione |
| 4 |
Clampo e raddrizzatore |
| 5 |
Sciacquare |
| 6 |
1# Accumulatore |
| 7 |
Dispositivo di guida |
| 8 |
Rotoli di pizzico |
| 9 |
Macchine per taglio |
| 10 |
Rivenditore di bordo |
| 11 |
Tabella di nastro di indossamento e piastra di pressatura della coda del materiale |
| 12 |
2# Accumulatore |
| 13 |
Dispositivo di separazione |
| 14 |
Placca di tensione |
| 15 |
Macchine per l'estrusione a tre rotoli |
| 16 |
Rubinetto di sterzo e piastra guida della testa di alimentazione |
| 17 |
Recoiler+Sostituzione di bobina |
| 18 |
Auto di scarico |
| 19 |
di larghezza superiore a 50 mm |
| 20 |
Sistema idraulico penumatico |
| 21 |
Sistema elettrico |
| 22 |
Tubo di olio, tubo d'aria, cavi |
| 23 |
Altri dispositivi per la trasmissione di dati |
Fare le modifiche appropriate alle informazioni di cui sopra in base alle esigenze del cliente
Qualità Impegno - e Servizio
1Garanzia dell'attrezzatura per un anno, manutenzione a lungo termine.
2. fornire disegni generali di montaggio, disegni di fondazione, disegni di impianti, disegni schematici elettrici, disegni di parti di usura e altri disegni necessari dell'attrezzatura.
3La società dispone di un team di assistenza tecnica a tempo pieno, composto principalmente da ingegneri e tecnici.e inviare qualcuno al sito dell'utente per il servizio post-vendita in qualsiasi momento.
