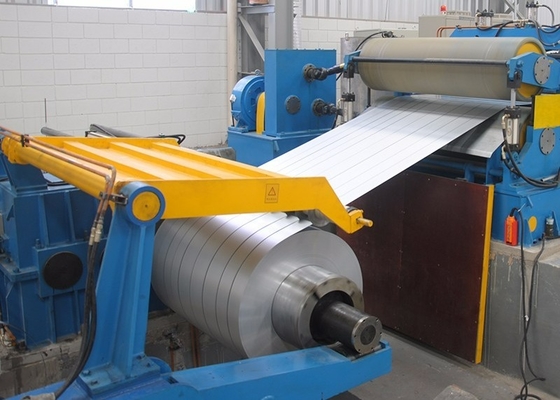

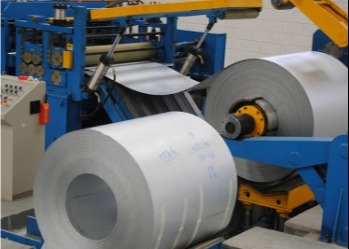

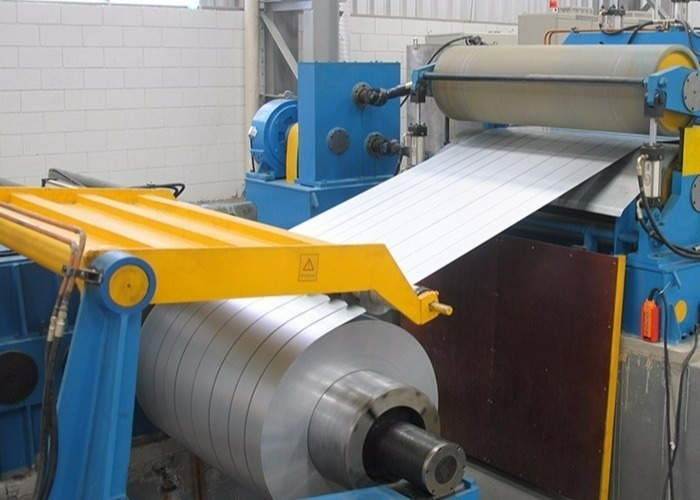

Peso della bobina Max 35000Kg 3~14mm×1600mm Macchina di taglio della bobina metallica in acciaio

Peso della bobina Max 35000Kg 3~14mm×1600mm Macchina di taglio della bobina metallica in acciaio

3~14 mm×1600 mm Macchina di taglio di bobine in acciaio Introduzione generale

Questa linea di produzione è adatta per strisce di taglio longitudinali continue di larghezza 800-1500 mm e spessore 0,5-3 mm per acciai strutturali di carbonio ordinario laminati a caldo,acciaio strutturale a bassa lega e altri materiali. indicato come unità di taglio 1500 × 0,5 ~ 3 mm.

3~14 mm×1600 mm Macchina di taglio di bobine in acciaio MParametri tecnici:

A. Dati della macchina:

1Nome dell'apparecchiatura: linea di taglio

2Modello: 14×1600

3Processo di lavoro:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[Funzione 2]→Tavola a rulli→Correzione della deformazione→pignetto→nivelazione fine→misurazione della lunghezza→pignetto della coda→taglio→levamento e impilamento

B,Parametri del materiale di lavorazione:

Parametri del materiale di entrata:

Materiale: bobina di acciaio laminata a caldo Q235B/Q355B (σs≤400MPa, σb≤550MPa)

Spessore della bobina: 3 mm ≈ 14 mm (Q235B) 3 mm ≈ 12 mm ((Q355B)

Larghezza della bobina: 700 mm ∼ 1600 mm

Diametro interno della bobina: Φ610 mm, Φ760 mm

Diametro esterno della bobina: Φ1000mm Φ2200mm

Peso della bobina: Max.35000Kg

Parametri del materiale di uscita:

1)Parametri del prodotto finito in taglio trasversale:

Accuratezza della lunghezza: lunghezza ≤±1,0 mm/L=2m

Diagonale ≤ ± 1,5 mm/L=2 m

Piattazza: migliore dello standard nazionale GB709-2006Lunghezza di palletizzazione: 2000mm12000mm

Altezza di palletizzazione: Max.400 mm

carico di palletizzazione: max.15000kg

2)Parametri del prodotto finito in fette:

Capacità di taglio: fino a 3 strisce (quando lo spessore della piastra è di 13-14 mm, esclusi i bordi dei rifiuti)

Massimo 4 strisce (quando lo spessore della piastra è di 11-12 mm, esclusi i bordi dei rifiuti)

Massimo 6 strisce (quando lo spessore della piastra è di 9-10 mm, esclusi i bordi dei rifiuti)

Massimo 8 strisce (quando lo spessore della piastra è di 7-8 mm, esclusi i bordi dei rifiuti)

Massimo 10 strisce (quando lo spessore della piastra è di 3-6 mm, esclusi i bordi dei rifiuti) precisione della linea retta: ≤ 0,5 mm/1000 mm ((条宽≥140 mm时,侧边料除外)

Larghezza di taglio: min.120 mm

Tolleranza di larghezza: ±0,3 mm

Diametro interno di riavvolgimento: Φ610 mm

Peso del rimbocco: Max.35000Kg

Tolleranza della torre: ≤ ± 10 mm (non sono contati 3-5 cerchi interni ed esterni)

C. Dati di base della macchina:

Velocità di progettazione: Max.15-30m/min (in tempo di apertura, regolare in base allo spessore della piastra e al materiale)

Max.30-80m/min (quando si avvolgono, regolare in base allo spessore e al materiale della piastra)

Direzione dell'unità: Dalla sinistra alla destra o Dalla destra alla sinistra (di fronte all'unità sul tavolo operativo)

Fornitore di alimentazione: AC trifase 380V, 50Hz

Superficie del pavimento: ≈65m×11m (L×W)

Ambiente d'uso: temperatura ambiente: -10°C ∼40°C

Umidità relativa: ≤ 80%

Classe di protezione: IP40

3~14 mm×1600 mm macchina per tagliare bobine in acciaioConcetto di progettazione del prodotto:

1. affidabilità: l'apparecchiatura è progettata e fabbricata con un'elevata affidabilità per garantire un funzionamento normale e continuo dell'apparecchiatura.

2Sicurezza: i sistemi meccanici, idraulici ed elettrici dell'insieme completo di apparecchiature sono dotati di dispositivi di protezione e sicurezza affidabili.L'apparecchiatura ha una funzione di arresto di emergenza e un'apparecchiatura di risposta, e può essere fermato automaticamente o manualmente in caso di emergenza.

3Protezione dell'ambiente: tutti i tipi di olio idraulico utilizzato nell'apparecchiatura possono essere recuperati e riciclati in modo affidabile e nessuna perdita inquinerà l'ambiente.

4Risparmio energetico: il consumo energetico dell'apparecchiatura è pienamente preso in considerazione nella progettazione e viene utilizzata l'unità ad alta efficienza di trasferimento, combinata con il miglioramento della precisione del prodotto,per ridurre l'autoconsumo.

5. Facilità di funzionamento: l'apparecchiatura è facile da usare e il dialogo uomo-macchina è conveniente. Per maggiori dettagli si rimanda alla descrizione del sistema elettrico.

3~14 mm×1600 mm macchina per tagliare bobine in acciaioCaratteristiche:

1La potenza principale di questa macchina è alimentata da un motore a corrente continua, che può mantenere una velocità di rotazione e una coppia stabili a bassa velocità.È controllato da un regolatore di velocità in CC per regolare il consumo di energia in base a diverse specifiche di elaborazione.

2. L'unità è controllata da un sistema PLC di fascia alta, e l'operatore può completare l'operazione attraverso lo schermo touch. Il software adotta il sistema di controllo sviluppato da Zeye (2018SR678630),che è facile da utilizzare e ha un'elevata efficienza e un basso consumo energetico.

3. La potenza principale è dotata di un riduttore di marchio famoso di ingranaggi a superficie dura, che ha un'elevata efficienza di trasmissione e una piccola usura.

4Dopo la saldatura, i componenti principali vengono ricottati per eliminare le sollecitazioni interne, quindi sabbiati e a prova di ruggine.e lavorato da un nuovo tipo di centro di lavorazione CNC di precisione.

5Zeye si impegna nella progettazione e nello sviluppo di questo prodotto, in stretta conformità con le norme nazionali nel processo di produzione,Concentrandosi sulla costruzione di software e hardware come base, con un'eccellente qualità e un servizio premuroso, e forniscono costantemente ai clienti nazionali e stranieri attrezzature di lavorazione della lamiera di punta.

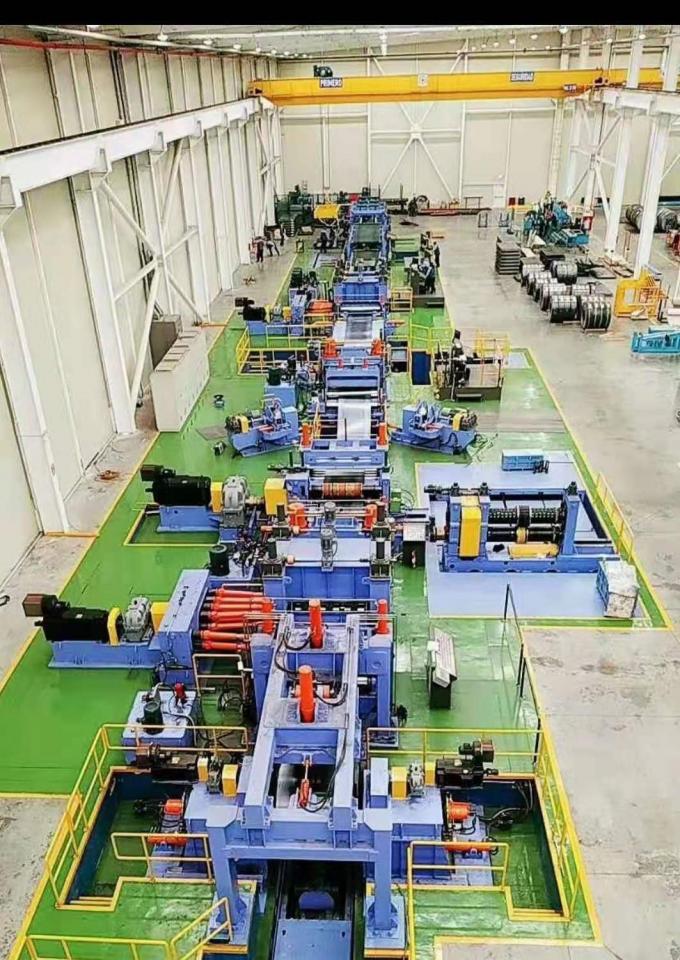

Riferimento al disegno del prodotto finito
