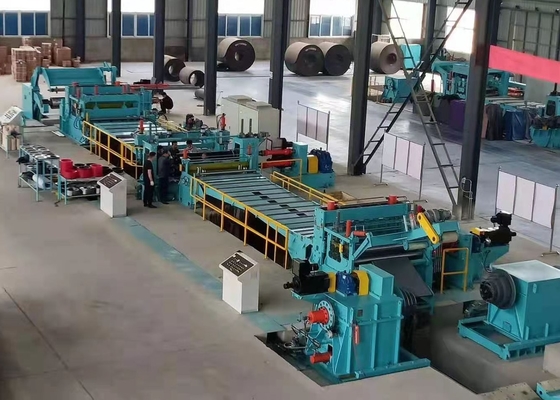

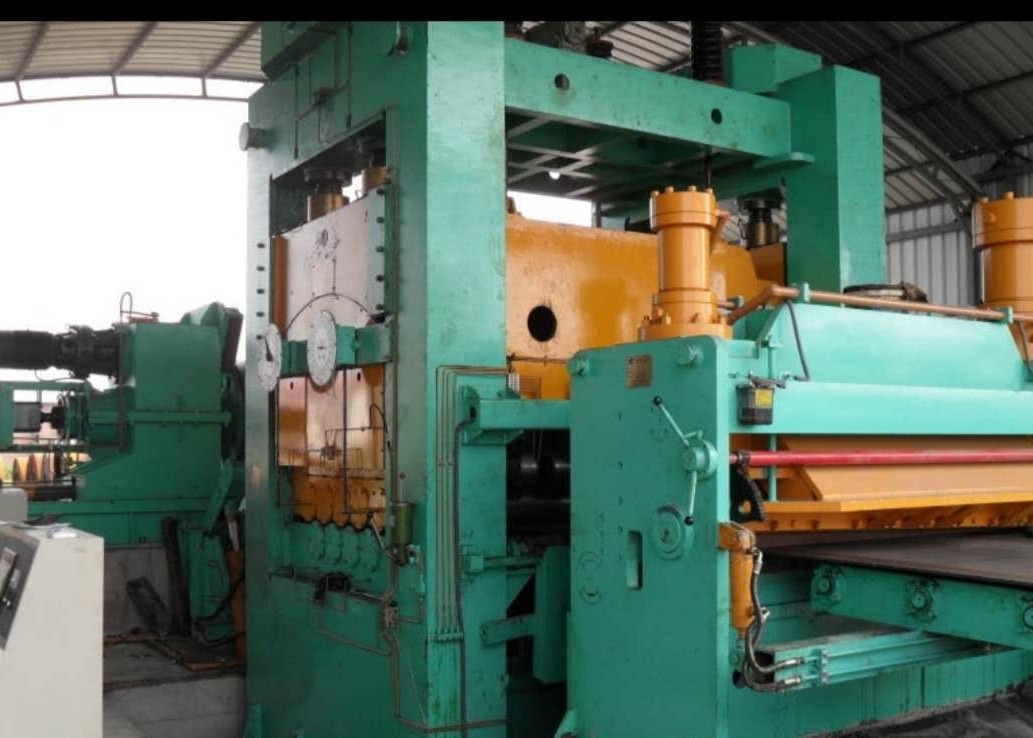

Larghezza della bobina Max 1650Mm Peso Max 30T Macchina di taglio in acciaio Colore verde

Descrizione della struttura dell'apparecchiatura

Nota: questo elenco di parametri è solo a titolo di riferimento e i parametri specifici devono ancora essere discussi da entrambe le parti per ottenere i migliori risultati

1.Autoveicoli a bobina

Finalità: trasportare il materiale di bobina alla macchina di svolta.

Struttura: la vettura è installata nella strada sotto il pavimento, che è composta principalmente dal sedile del veicolo e dall'albero della ruota di marcia, dalla cornice in forma di V e dalla barra di guida,motore di decelerazione di marcia e cilindro di olio di sollevamento.

2. Scattolatore

Utilizzo: supporto per la bobina in acciaio grezzo.

Struttura: doppio tipo di supporto.Con l'espansione e la contrazione del tamburo, della cassetta di trasmissione, del meccanismo di trasmissione, del freno pneumatico del tamburo, del rullo sullo scivolo centrale.Quando la cintura è indossata, il sistema di frenatura del tamburo vieneil motore apre attivamente la testa del materialeQuando la linea di produzione è in continuo funzionamento, l'albero di uscita del motore di decelerazione si disattiva attraverso la frizione e il motore non funziona.Il materiale della bobina è spinto dal raddrizzatore di trazione o dalla macchina di taglioLa tensione di svincolo è fornita dal freno a tamburo.

Specifica tecnica:

3- Sì.Dispositivo di guida della pressione

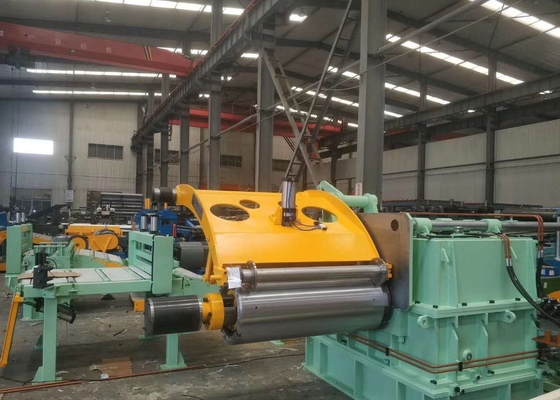

Oggetto: spalare la testa del materiale piegato e inserirla nella macchina di raddrizzamento a trazione.

Struttura: è composta da un rullo, un rullo e una piastra. Rivestimento di rullo pieghevole, pressione idraulica per stringere la testa del materiale del rullo, rotazione elettrica della mostra dei materiali;La testa della pala sostiene la piastra con l'espansione di pressione notturna e oscillazione idraulica, e la testa della piastra è allungata allineando la testa del materiale;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

Specifica tecnica:

4- Sì.Pull&Straightener

Oggetto: calibrare il materiale della piastra e inserire la testa del materiale nella macchina di taglio.

Struttura: è costituita da 1 coppia di rulli di alimentazione a pinza, 5 rulli di livellamento, telaio e sistema di azionamento.Il rulli di fissaggio è sollevato e abbassato dal cilindro di olio,5 rulli di livellamento sono disposti su 2 superiore e 3 inferiore, e il rullo superiore viene premuto con forza elettrica. Il rullo di lavoro è spinto da un motore a corrente continua attraverso la scatola di distribuzione degli ingranaggi e l'accoppiamento universale.

Specifica tecnica:

ü Velocità

60 m/min/ Spessore ≥ 3,5 mm

90 m/min/Sfondore ≤ 3,0 mm

5- Sì.Sciacquare

Utilizzo: taglio della testa della piastra irregolare per la successiva lavorazione della piastra di acciaio.

Struttura: è composto da cartone murario, sedile superiore e inferiore del coltello, lama rettangolare (quattro lati della lama possono essere utilizzati), meccanismo di regolazione del libero, albero degli ingranaggi sincroni e cilindro motore.Taglio a comando manuale.Lato di scarico con ponte oscillante idraulico, sotto la testa della piastra di raccolta del ponte.

Specifica tecnica:

Materiale della lama C12MoV

Bottone di olio Ø150X80mm 2 pezzi

6- Sì.1# Accumulatore

Struttura: doppio ponte oscillante idraulico, composto da telaio curvo e ponte oscillante con tavolo a rotoli.

Diametro del rullo di transizione 90-100 mm, superficie del rullo cromata

Una piastra di transizione è posata tra i rulli per facilitare il passaggio della testa del materiale

Fabbricazione a partire da semi di legno

Dimensione del pozzo: lunghezza x larghezza x profondità = circa 5000X2200X3000mm

7- Sì.Dispositivo di centralizzazione

Utilizzo: guidare la direzione retta del materiale del foglio, migliorare la rettitudine del foglio di taglio

Materiale.Struttura: adottare una guida verticale del rullo, composta principalmente da una canna a vite, una canna lucida, un sedile di scivolo, un rullo guida verticale, un motore di regolazione, una ruota manuale di regolazione e un volante a marcia libera.

Specifica tecnica:

Rulli guida Ø diametro 100 mm, materiale per GCr15, 6pcs

Diametro del rullo Ø90 mm, superficie cromata.

Due motori guidano rispettivamente la ruota guida per regolare la larghezza della guida

8- Sì.Rotoli di pizzico

Utilizzo: testa di alimentazione della clip alla macchina di taglio

Struttura:

Un paio di rulli di alimentazione, di diametro Φ 200 mm, pane a rulli di gomma di poliuretano.

Il rullo inferiore è azionato da un motore alternativo con dispositivo di frizione.

Il rullo superiore passivo, sollevamento del cilindro.

9- La macchina da taglio.(tipi di base di coltelli doppi)

Utilizzo: per tagliare la lamiera in lunghezze di varie larghezze

Struttura: tipo scorrevole.Dai due lati dell'utensile, all'albero superiore e inferiore, meccanismo di regolazione della spaziatura dell'albero, dispositivo di trasmissione e così via.scatola di ingranaggi e accoppiamento universale, e il motore azionare il rimorchio laterale per aprire e chiudere per un comodo cambio di utensili.Includere dispositivo coltello cambio rapido.

Specifica tecnica:

Specificità dell'albero del coltello: 320 x 2000 mm Ø, materiale 42CrMo, superficie cromata dura.

Salto delle spalle del tavolo dell'asse del coltello 0,01 mm;Salto del diametro dell'albero del taglio 0,025 mm/1 m;Parallelismo dell'albero del coltello 0,03 mm/1 m

10. ribaltatore di bordo(2 serie)

Finalità: raccogliere il bordo di rottami di fogli tagliati con la macchina di taglio

Struttura: orizzontale.Situato su entrambi i lati della linea di produzione, motore di regolazione della velocità.Il filo di bordo deriva dalla ruota del tic-tac-toe

Specifica tecnica:

Larghezza di riavvolgimento del bordo 3-20 mm

Peso di riavvolgimento 400 kg/set

Velocità di ripropagazione 0-100 m/min

Motore YVP7.5kw,2 serie

11. 2# Accumulatore

Utilizzato per controllare la sincronizzazione della velocità tra la macchina di taglio e la macchina di avvolgimento

Struttura: ponte oscillante singolo, composto da un supporto in materiale a forma di arco e da un ponte oscillante con tavolo a rotoli

Specifica tecnica:

Diametro del rullo di transizione 90-100mm, superficie del rullo cromata piastra di transizione è posata tra i rulli per facilitare il passaggio del cilindro oscillante della testa del materiale Ø100 x1000mm, 2pcs

Dimensioni del pozzo: lunghezza x larghezza x profondità = circa 5000X2200X5000mm12.

Finalità: separazione delle strisce guida

Struttura: ci sono due gruppi di separatori, che possono essere spostati orizzontalmente per sostituire le lastre di isolamento.Il rotolo a pressione idraulica è installato tra i due gruppi di separatori per evitare che le lamelle saltino fuori dalla piastra di isolamento.
