La macchina per la produzione di tubi di acciaio perforati per cuscinetti di costruzione 80 m/min
Macchina per la fabbricazione di tubi in acciaio a profilo chiuso
Io.Specificativi comuni del prodotto
| - No, no, no, no. |
Modello |
Dimensione del tubo |
Spessore |
Velocità ((m/min) |
Capacità ((KW) |
HF(KW) |
Superficie ((LxW in metri) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
00,7 - 2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 - 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5-5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5,5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
Io...I.Composizione delle attrezzature
uncoiler: l'avvolgimento monocone è di struttura a doppia espansione e mandrelli a sbalzo, costituito da due parti principali: il corpo principale e la base fissa.Il corpo principale è dotato di sistema pneumatico per soddisfare le esigenze di espansione, contrazione e frenata dei mandrelli.
Dirigente e livellatore:Il dirigente è utilizzato principalmente per condurre la nuova testa di alimentazione in acciaio della bobina nel livellatore dopo che l'unità di decollatura ha portato la bobina nel luogo di lavoro.Il livellatore è utilizzato principalmente per appiattire la testa e la traccia della striscia di acciaio e preparare per il prossimo passo taglio e saldatura, in modo da assicurare che la striscia di acciaio opposta sia piatta e dritta nella saldatura a taglio.
Taglio automatico e saldatura: utilizzato per tagliare la parte irregolare della testa e della coda del nastro, allineare la coda del nastro della bobina precedente con la testa del nastro della bobina successiva e saldarle insieme.

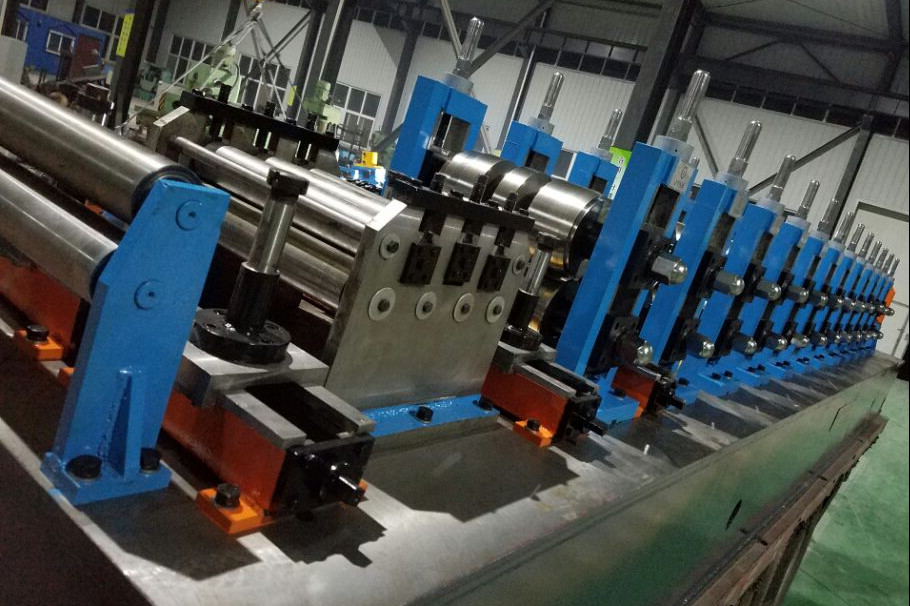

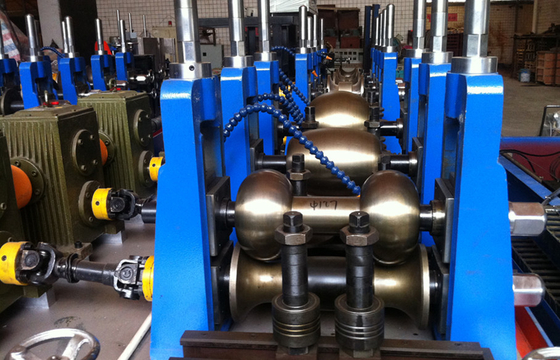

Parte di modellazione e dimensionamento: questa parte piega a freddo la striscia in acciaio in una forma fissa, la cui dimensione può essere regolata dal servomotore.
Macchina di taglio: viene utilizzata per il taglio di materiali di tubi di acciaio di taglio continuo non-stop fino alla lunghezza.Il servo ad alta potenza è dotato di un riduttore ad alta precisione e di una trasmissione rack e pinion importata. La precisione di taglio (distanza del foro) è di ± 1 mm. Installare la rotaia guida lineare di alta precisione e il coperchio protettivo importati
III.Aspetto della fabbrica
