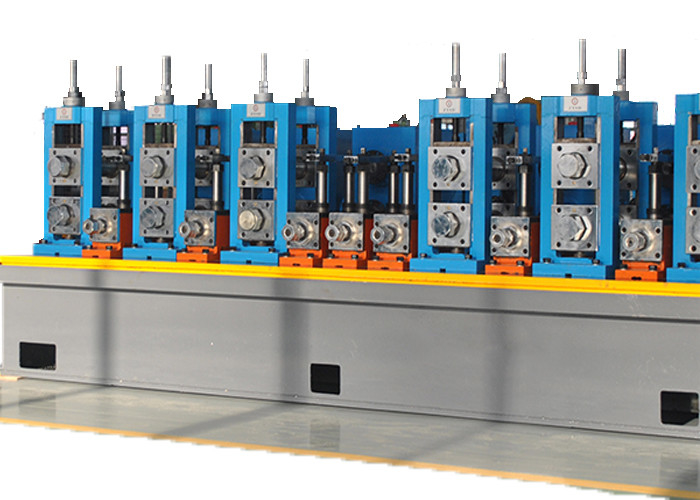

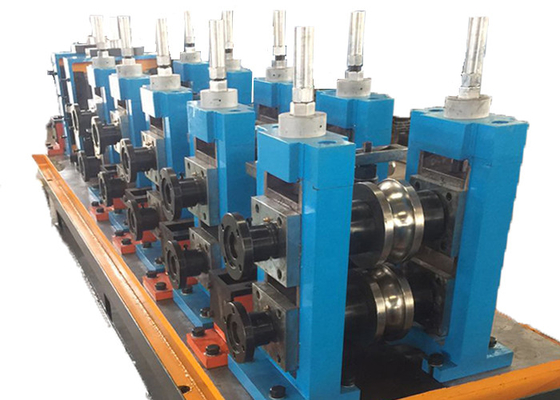

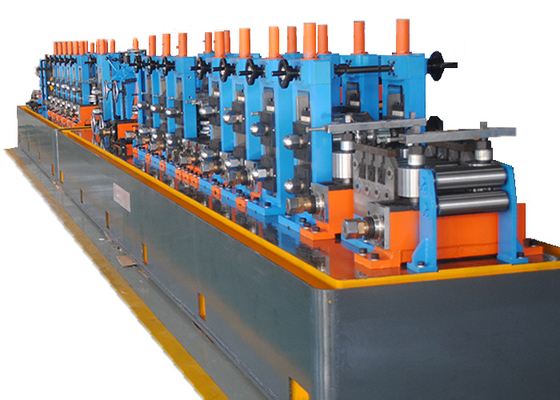

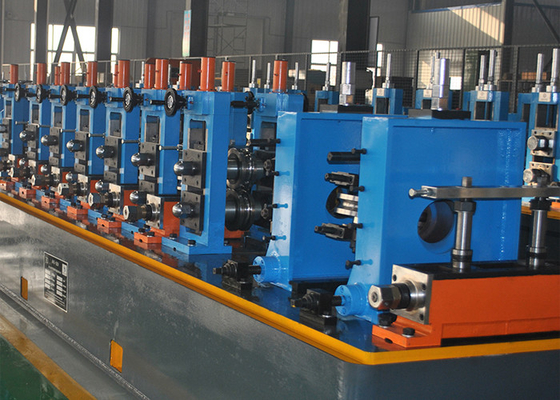

HG63 Linea di produzione di tubi saldati ad alta frequenza per una linea di produzione di tubi accurata
Specifiche del prodotto
| Attributo |
Valore |
| Intervallo di spessore |
1.0-4.0mm |
| Utilizzo |
Tubo Mill |
| Diametro del tubo tondo |
25-102mm |
| Metodo di saldatura |
HF-Saldatura |
| Velocità di formatura |
max 80 m / min |
| Ingranaggi a vite senza fine |
Max.80m/min |
| Cambio posizione rulli |
Controllo tramite PLC |
| Tipo di saldatura |
Saldatura ad alta frequenza |
| Fonte di alimentazione |
Elettrico |
| Garanzia |
Un anno |
| Sistema di controllo |
PLC |
Panoramica del prodotto
La linea di produzione di tubi saldati ad alta frequenza HGK102 è progettata per produrre tubi saldati di diametro Ф32-102mm e spessore della parete di 0,6～3,0mm, nonché tubi quadrati 25x25-80x80mm, spessore 0,6-2,5mm e tubi quadrati/rettangolari e tubi deformati di dimensioni corrispondenti.
La linea di produzione è caratterizzata da un design del passaggio dei rulli per la produzione di tubi in acciaio saldati con un'eccellente lavorazione e un assemblaggio di alta precisione. Seguendo le linee guida di progettazione che migliorano le caratteristiche operative, l'ambiente, la sicurezza e l'efficienza della produzione, riducendo al contempo i costi dei rulli, la linea di produzione HG50 adotta un design a foro a doppio raggio.
Processo di produzione
- Scorri verso l'alto
- Svolgimento
- Appiattimento
- Taglio estremità e saldatura di testa
- Accumulatore
- Formatura
- Saldatura a induzione ad alta frequenza
- Rimozione della bava esterna
- Raffreddamento
- Dimensionamento
- Taglio
- Controllo e raccolta
- Accesso al magazzino
Diagramma di flusso di produzione
Modelli di tubi ERW
| Modello |
Intervallo di diametro |
Spessore del tubo |
Velocità di stampaggio (m/min) |
Potenza motore (KW) |
Area meccanica (m³) |
| HG20 |
8-20MM |
0.3-1MM |
30-120 |
55 |
7×50 |
| HG32 |
12-32MM |
0.3-2.0MM |
30-120 |
75 |
7×50 |
| HG50 |
16-50MM |
0.8-2.5MM |
30-110 |
110 |
7×60 |
| HG60 |
20-60MM |
0.8-3MM |
30-100 |
132 |
7×65 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4MM |
30-80 |
350 |
8×80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30-60 |
400 |
10×100 |
| HG165 |
60-165MM |
3-7MM |
30-50 |
600 |
10×110 |
| HG219 |
114-219MM |
4-8MM |
20-40 |
800 |
12×150 |
| HG273 |
114-273MM |
4-10MM |
15-30 |
1000 |
18×160 |
| HG325 |
165-325MM |
4-12MM |
10-30 |
1200 |
18×180 |
| HG426 |
165-426MM |
4-16MM |
8-25 |
1400 |
18×180 |
| HG508 |
219-508MM |
4-20MM |
8-20 |
2000 |
21×180 |
Profilo Aziendale
La nostra azienda ha forti capacità tecniche, competenza commerciale e un team dinamico. Attraverso sforzi continui, abbiamo conquistato una quota di mercato nazionale significativa ed esportiamo in Corea, Vietnam, Indonesia, Sudafrica, Kazakistan e altri paesi.
Certificazioni
I nostri servizi
1. Invio di ingegneri per l'installazione e la formazione degli operatori
2. Team di garanzia: un anno di garanzia di qualità con riparazione a vita
3. Servizi completi di prevendita e post-vendita, tra cui progettazione del laboratorio e pianificazione della produzione
4. Supporto tecnico disponibile per diversi mesi per migliorare la produzione e ridurre i costi
5. Servizi completi di progettazione del progetto per la produzione di tubi in acciaio inossidabile/acciaio al carbonio
6. Piena responsabilità per il carico e la spedizione
Clienti globali
Specializzati in laminatoi per tubi, linee di taglio, formatura a freddo e laminatoi per tubi in acciaio inossidabile, le nostre macchine incorporano una tecnologia giapponese avanzata con rigorosi standard di produzione. Le nostre apparecchiature presentano configurazioni avanzate, qualità stabile e prestazioni eccellenti con riconoscimento mondiale.
Punti salienti della mostra
Imballaggio e spedizione
Le nostre attrezzature sono state esportate in Egitto, Grecia, Corea del Sud, Vietnam, Indonesia, Sudafrica e altri paesi, ricevendo feedback positivi dai clienti di tutto il mondo.
