Macchine per la fabbricazione di tubi di acciaio a carbonio automatici per tubi quadrati
Descrizione
Macchina automatica per la fabbricazione di tubi di acciaio a carbonio per tubi quadratimacchina robusta, produzione continua, elevata efficienza, minore spreco di materiale e basso costo di produzione.sezione di levigatura della cucitura di saldatura, sezione di dimensionamento iniziale, soluzione solida luminosa, sezione di dimensionamento e raddrizzamento, macchina di taglio dei tubi, piattaforma di taglio di uscita.controllo PLC intelligente ad alta precisione, display uomo-macchina, semplice funzionamento, facile da usare, sicuro e affidabile.
Tour del mulino
Fase 1 - bobine
Ci sono acciai al carbonio che saranno fatti in tubi per voi
Fase 2 - svincolo
La bobina di acciaio al carbonio è posizionata sullo scaricatore
Fase 3 - Livellare
La bobina è livellata
Fase 4 - Molio
Poi passa attraverso una serie di rulli che formano l'acciaio piatto in tubo

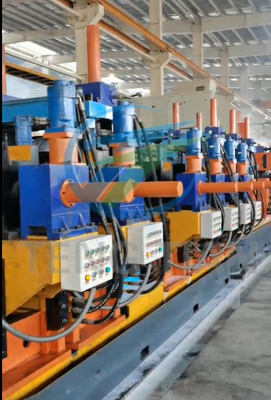

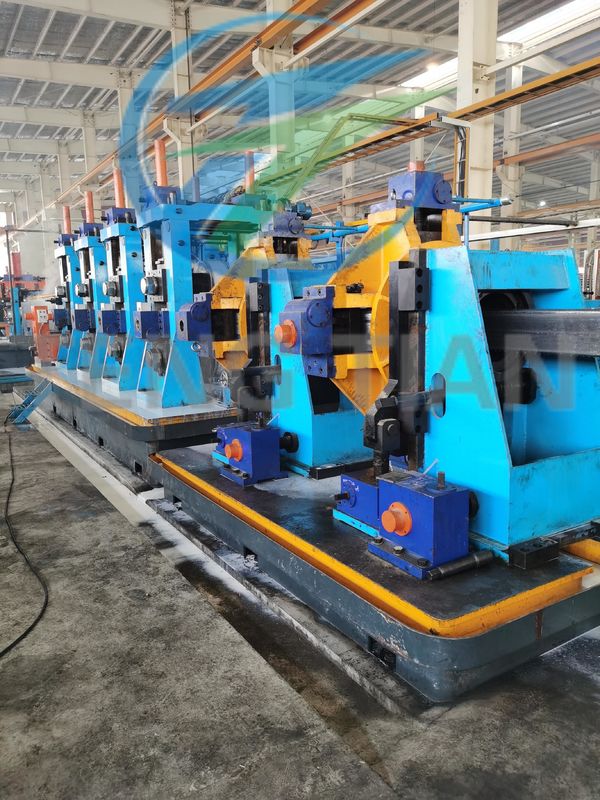

Fase 5 - Rollatori di mulino
Rulli formano questo grafico di dimensioni in forma

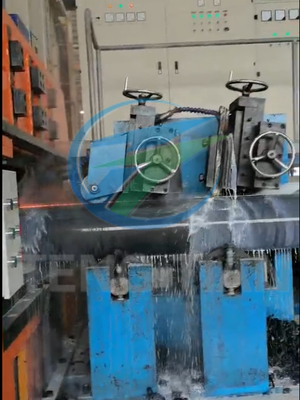

Fase 6 - Saldatore
Un saldatore a resistenza elettrica finisce il tubo

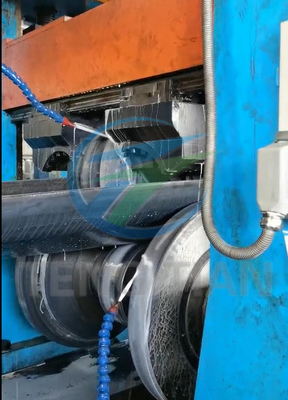

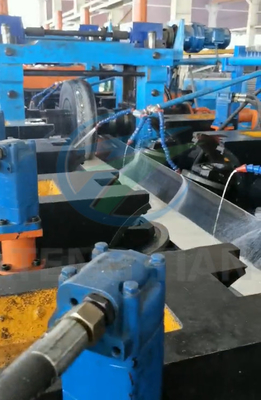

Fase 7 - Scarfer
La cucitura è "sciacquata" per rendere liscia la tubazione.

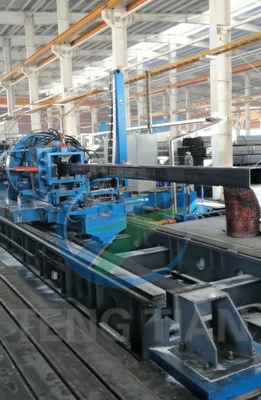

Fase 8 - Seghe
Infine, il tubo e il tubo sono segati fino alla lunghezza
Linea di produzione di tubi di acciaio
| - No, no, no, no. |
Modello |
Dimensione del tubo |
Spessore |
Velocità ((m/min) |
Capacità ((KW) |
HF(KW) |
Superficie ((LxW in metri) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
00,7 - 2,5 mm |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 - 3,0 mm |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 - 4 mm |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 - 4,5 mm |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5-5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 mm |
1.5 - 5,5 mm |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 - 6 mm |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 - 8 mm |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 - 12 mm |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 mm |
4 - 14 mm |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 mm |
4 - 16 mm |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 - 18 mm |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 mm |
5 - 18 mm |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 - 20 mm |
5 - 20 |
4300 |
1800 |
300*24 |
