Fabbricazione di tubi di acciaio ad alta precisione
Specificativi del prodotto
| Attributo |
Valore |
| Nome del prodotto |
Fabbricazione di tubi di acciaio ad alta precisione |
| Velocità di corsa |
Max. 120 m/min |
| Forma del tubo |
Rotondo, quadrato e rettangolare |
| Diametro del tubo |
12 - 32 mm |
| Spessore massimo per tubi quadrati |
00,5-1,5 mm |
| Tipo di saldatura |
Saldatura ad alta frequenza |
| Seghe da taglio |
Taglio di seghe a attrito |
| Spessore massimo per tubi rotondi |
0.5-2.0 mm |

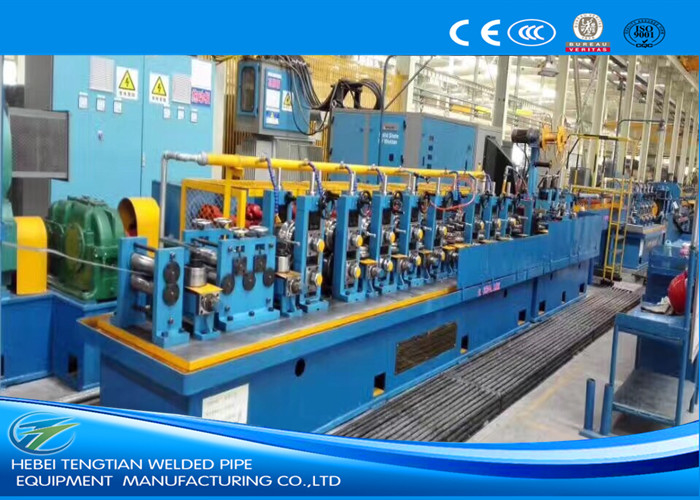

ERW32 Linea di produzione di tubi in acciaio ad alta precisione
Questo impianto è progettato per la fabbricazione di tubi rotondi (Φ12 mm-Φ32 mm) con spessore di 0,5 mm-2,0 mm a partire da nastri laminati a freddo e laminati a caldo.saldatura in tubi con saldatura ad alta frequenza, raffreddamento, dimensionamento/formazione e taglio a lunghezze misurate.
Vantaggi del prodotto
- Alta precisione:Salti di livello a rulli 0.01, spazio libero tra telaio e diapositiva ≤ 0.02, grado verticale del telaio ≤0.05, grado di parallelo del telaio ≤0.1, errore di diametro/rotondità del tubo ≤ 0.08
- Tecnologia giapponese:Risponde agli elevati requisiti di precisione dei clienti internazionali
- Regolazione precisa:Dispositivi per il controllo dei vermi e sistema di regolazione dei vermi per un controllo di alta precisione
- Regolazione 3D:La cicatrice di raschiatura può essere regolata con una capacità di rotazione di ± 20°
- Disegno della testa turca:La conversione da rotondo a quadrato riduce il peso dello stampo con formazione stabile e angoli R uniformi
- Sistema di ammortizzazione:I blocchi di ammortizzazione in nylon riducono l'impatto sugli alberi e sui cuscinetti
Processo di produzione
- Scorri verso l' alto
- Sgombero
- Appiattimento
- Saldatura a fini di taglio e di sedere
- Accumulatore
- Formazione
- Saldatura ad induzione ad alta frequenza
- Rimozione della crosta esterna
- Frigorifero
- Dimensioni
- Taglio
- Controllo e raccolta
- Accesso al magazzino
Specifiche tecniche
Materie prime:HRC, CRC, bobina galvanizzata
Gamma di produzione:
Tubo rotondo: 12 - 32 mm; spessore: 0,5-2,0 mm
Tubo quadrato: 10×10 - 25×25 mm; Spessore: 0,5-1,5 mm
H.F. Welder:GGP150Kw saldatore ad alta frequenza allo stato solido
Velocità della linea:Max. 120 m/min
Lunghezza del tubo:4-12 m
Precisione di taglio:± 3 mm
Capacità elettrica installata:circa 300KW
Dimensione dell'intera linea:circa 50×5m
Questa linea di produzione di tubi saldati ad alta frequenza produce tubi rotondi (diametro 8,0-32,0 mm) con spessore di parete di 0,4-1,6 mm.elabora strisce d'acciaio in varie forme con un funzionamento affidabile attraverso una tecnologia avanzata di apertura, sistema di controllo PLC, e unità di regolazione della velocità digitale.
Composizione dell'apparecchiatura
Caricamento della bobina → Scarico → Unito della banda → Accumulatore → Formaggio → Saldatura HF → Rimozione delle perline → raffreddamento → Dimensione e raddrizzamento → Rollo di misura → Taglio a seghe volanti → Doppi depositi → Trasportatore a scarica
Per ulteriori informazioni su questa linea di produzione di tubi di alta precisione, si prega di contattare il nostro team di vendita per assistenza.
