Tubo di precisione rettangolare per impieghi gravosi, colore blu, personalizzato
Specifiche del prodotto
| Attributo |
Valore |
| Regolazione |
ingranaggi a vite senza fine |
| Velocità di funzionamento |
Max. 120 m/min |
| Forma del tubo |
Rotondo, quadrato e rettangolare |
| Diametro del tubo |
12 - 38 mm |
| Spessore massimo per tubo quadrato |
0,5-1,5 mm |
| Tipo di saldatura |
Saldatura ad alta frequenza |
| Sega da taglio |
Taglio con sega a frizione |
| Spessore della parete |
0,5 mm - 3 mm |
| Velocità |
30-120 m/min |
| Garanzia |
1 anno |
| Metodo di taglio |
Taglio con sega a freddo |
| Caratteristica |
Controllo PLC |
| Taglio |
Sega a freddo; Senza bava |
| Velocità della linea |
Max. 100 m/min |

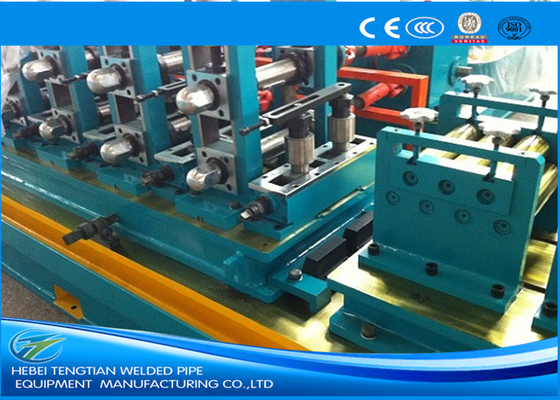

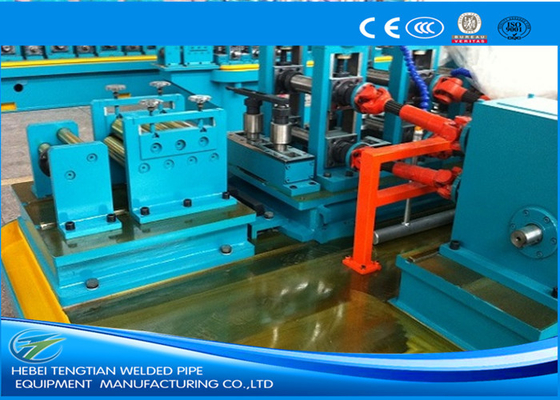

Macchina per tubi di precisione ERW38
Questo laminatoio è progettato per la produzione di tubi tondi (Φ12mm-Φ38mm) con uno spessore di 0,5 mm-2,0 mm da nastri di bobine laminate a freddo e laminate a caldo. Il processo prevede la formazione di grezzi tubolari non chiusi, successiva saldatura ad alta frequenza, raffreddamento, dimensionamento/modellatura e taglio in linea di tubi senza fine in lunghezze misurate.
Vantaggi del prodotto
- Alta precisione:Salti dei rulli di livello (0,01), gioco telaio/scorrevole (≤0,02), verticalità telaio (≤0,05), parallelismo telaio (≤0,1), errore di diametro/rotondità del tubo (≤0,08)
- Incorpora la tecnologia giapponese per requisiti di alta precisione
- Sistema di regolazione a vite senza fine per un funzionamento preciso ed efficiente dal punto di vista energetico
- Sistema di raschiatura regolabile 3D con capacità di rotazione di ±20°
- Sistema quadrato a spinta a testa turca per una formatura stabile e angoli R uniformi
- I blocchi di smorzamento in nylon riducono l'impatto su alberi e cuscinetti
Specifiche tecniche
Materia prima:HRC, CRC, bobina zincata
Gamma di produzione:Tubo tondo: 12-38 mm (spessore 0,5-2,0 mm);
Tubo quadrato: 10×10-30×30 mm (spessore 0,5-1,5 mm);
Rettangolare: 10×20-20×40 mm (spessore 0,5-1,5 mm)
Saldatrice H.F.:Saldatrice ad alta frequenza a stato solido GGP150Kw
Velocità della linea:Max. 120 m/min
Lunghezza del tubo:4-12 m
Precisione di taglio:±2 mm per 6 m di lunghezza
Capacità elettrica:circa 300KW
Dimensioni della linea:circa 50×5 m
Certificato CE e ISO9001:2008. Le nostre macchine di alta qualità vengono esportate in oltre 30 paesi tra cui Turchia, Egitto, Marocco, Kazakistan, Messico e Vietnam.
