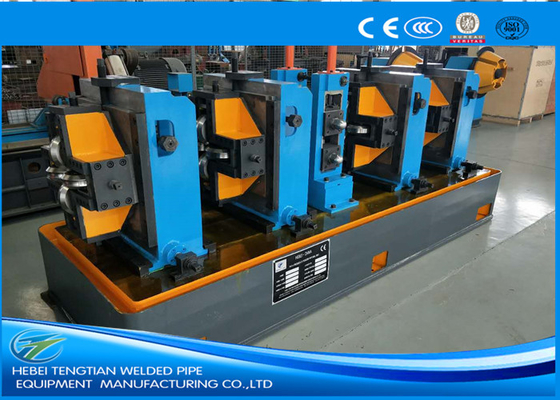

Tubo saldato ad alta frequenza per tubi laminati a freddo SS Tube Mill Machine
Specifiche del prodotto
| Attributo |
Valore |
| Regolazione |
ingranaggi a vite senza fine |
| Velocità di funzionamento |
Max.120m/min |
| Forma del tubo |
Rotondo, quadrato e rettangolare |
| Diametro del tubo |
16 - 50.8mm |
| Spessore massimo per tubo quadrato |
0.6-2.0mm |
| Tipo di saldatura |
Saldatura ad alta frequenza |
| Sega da taglio |
Taglio con sega a frizione |
| Spessore massimo per tubo tondo |
0.6-3.0mm |

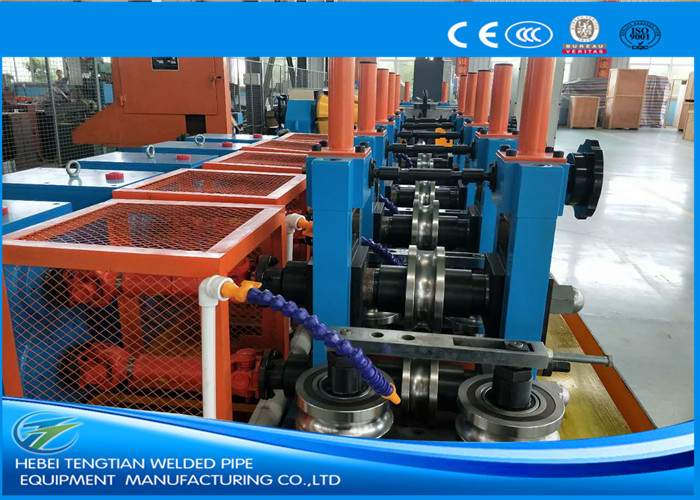

Linea di produzione di tubi ERW HG50 ad alta velocità e alta precisione
Questa linea di produzione di tubi ERW ad alta velocità produce tubi con diametri di 16-50,8 mm e spessore massimo di 3 mm, ampiamente utilizzati per materiali da costruzione, sistemi di drenaggio, tubi di alimentazione di energia e vari profili, tra cui applicazioni edili, decorative, estruse e di piegatura a freddo.
Vantaggi principali
- Alta precisione:Salti del rullo di livello 0,01, gioco telaio/scorrevole ≤0,02, grado verticale del telaio ≤0,05, grado parallelo del telaio ≤0,1, errore di diametro/rotondità del tubo ≤0,08
- Incorpora la tecnologia giapponese per requisiti di alta precisione
- Regolazione programmabile degli ingranaggi a vite senza fine con alta precisione ed efficienza energetica
- Scrostatura regolabile 3D con capacità di rotazione di ±20°
- Il sistema quadrato a testa turca riduce il peso dello stampo garantendo al contempo una formatura stabile e angoli R uniformi
- I blocchi di smorzamento in nylon sugli alberi di livello riducono l'impatto sugli alberi e sui cuscinetti
Processo di produzione
- Scorrere verso l'alto
- Svolgimento
- Appiattimento
- Taglio di estremità e saldatura di testa
- Accumulatore
- Formatura
- Saldatura a induzione ad alta frequenza
- Rimozione della bava esterna
- Raffreddamento
- Dimensionamento
- Taglio
- Controllo e raccolta
- Accesso al magazzino
Specifiche tecniche
Materia prima: HRC, CRC, Coil zincato
Gamma di produzione:
Tubo tondo: 16 - 50,8 mm; Spessore: 0,6-3,0 mm
Tubo quadrato: 12*12 - 40*40 mm; Spessore: 0,6-2,0 mm
Saldatrice H.F.: Saldatrice ad alta frequenza a stato solido GGP200Kw
Velocità della linea: Max. 120 m/min
Lunghezza del tubo: 4-12m
Precisione di taglio: ±3mm
Capacità totale di installazione: 400Kw
In qualità di produttore e fornitore di macchine per la produzione di tubi certificato CE e ISO9001:2008 in Cina, le nostre macchine affidabili e di alta qualità con una lunga durata sono state esportate in quasi 30 paesi tra cui Turchia, Egitto, Marocco, Kazakistan, Uzbekistan, Tagikistan, Siria, Iran, Iraq, Messico, Sri Lanka, Pakistan, Tailandia e Vietnam.
Per ulteriori informazioni o richieste, non esitate a contattarci. Siamo lieti di assistervi.
