Fresatura di tubi di acciaio galvanizzato Fresatura di tubi di acciaio galvanizzato

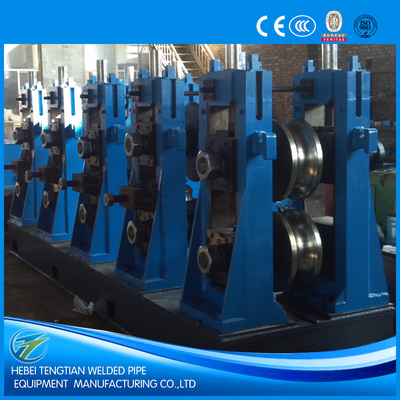

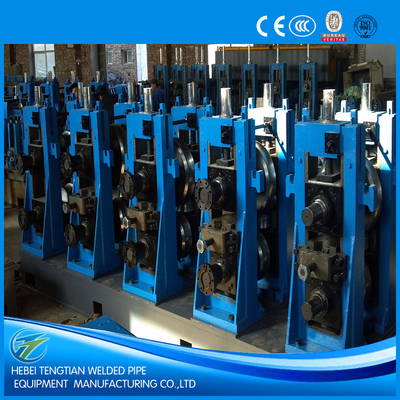

ERW273 macchina di produzione di tubi ERW ad alta precisione

Questa linea è utilizzata per la fabbricazione di tubi di acciaio saldato di Φ114mm-Φ273mm con 2.0mm-10.0mm di spessore della parete, può produrre tubi quadrati 60 * 60 - 200 * 200mm.
Dopo aver assorbito la tecnologia avanzata di produzione di tubi sia dall'estero che dal paese,la nostra linea di produzione innovativa progettata e ogni singola unità della linea di produzione non è solo economica ma anche pratica.


Breve introduzione del mulino di tubi e del mulino di tubi ERW

• Il mulino di tubi e di tubi ERW è una serie di macchine che costruiscono tubi e tubi a cucitura a saldatura longitudinale con strisce d'acciaio di una certa larghezza.
• Si inizia con lo svincolo e l'appiattimento delle bobine di acciaio tagliate in strisce di acciaio.
• Le strisce di acciaio appiattite verranno quindi inserite nella macchina di modellazione e il rullante della macchina rullerà la striscia a forma di tubo rotondo.
• Le strisce arrotolate vengono quindi inviate nella scatola di saldatura dove il tubo viene saldato da un saldatore ad alta frequenza.
• I tubi saldati vengono modellati in una macchina di dimensionamento alla forma o dimensione attesa, infine tagliati in lunghezza e riuniti.


Vantaggio del prodotto:

1. Alta precisione
   tra i salti a rulli a livello 0.01, tra telaio e lunghezza di scorrimento ≤ 0.02, grado verticale del telaio ≤0.05, ciascun grado di parallelo del telaio ≤ 0.1, errore di diametro e di rotondità del tubo in acciaio ≤ 0.08
2. Utilizzare la tecnologia giapponese per rendere richiesto ai clienti stranieri che hanno bisogno dell'elevato requisito di precisione
3. Programmabile utilizzare l'attrezzatura verme e regolazione verme, la precisione di regolazione è elevata, energia accuratamente
4. La cicatrice di raschiatura può essere regolato regolazione 3D, raschiatore può lungo il cerchio di acciaio ± 20 ° di rotazione.
5. Rotondo diventa quadrato è turco testa spinta quadrato, può ridurre il peso dello stampo, formando stabile, uniforme angolo R.
6. Livello a livello dell'albero aumentare blocco di ammortizzatore di nylon, ridurre l'impatto sull'albero e cuscinetto.

Processo di produzione
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Specificità:
1. Materie prime










2. gamma di produzione:


3H.F. Welder:GGP800Kw saldatore ad alta frequenza allo stato solido
4Velocità di linea:Max.40m/min
5Lunghezza del tubo: 6-12 m
6- Precisione di taglio:± 3 mm
7Capacità elettrica installata:Circa 1000 kW
8. Dimensione dell'intera linea:circa 100x12m



Come produttore e fornitore di macchine per la fabbricazione di tubi certificati CE e ISO9001: 2008 in Cina.Morrcco, Kazakistan, Uzbekistan, Tagikistan, Siria, Iran, Iraq, Messico, Sri Lanka, Pakistan, Thailandia, Vietnam e altri oltre 30 paesi.
