Introduzione:
Capacità della linea di taglio di bobine di acciaio di spessore medio è utilizzata principalmente per tagliare bobine di acciaio di spessore 0,6 ~ 5 mm, 1 ~ 6 mm, 2-8 mm o 3 ~ 10 mm.800~1800 mm o 800~2000 mm in bobine più stretteQuesto taglio di acciaio è ampiamente utilizzato per la prova di bobine di strisce di acciaio per laminato a freddo, impianto di saldatura di tubi, macchina di formazione di rotoli, ecc.

Vantaggi e caratteristiche:
1Peso delle bobine di acciaio di spessore medio, di solito con un peso fino a circa 30 tonnellate, in questo caso, è necessario un uncoiler a doppio mandrello per caricare bobine così pesanti.Il decollatore a doppio mandrello può essere realizzato in tre fasi rispettivamente per tre tipi di bobine internazionali standard di diametro interno Φ508mm, Φ610mm, Φ760mm. Allo stesso tempo,Il decollatore a doppio mandrino può essere realizzato con doppi coni senza gradini che possono supportare e decollare una vasta gamma di diverse bobine ID da Φ480-800mm per la speciale macchina di taglio dell'acciaio.

Processo di lavoro:
Caricamento della bobina  Scaricatore a doppio mandrello  Inserimento della testa della bobina, pressatura e spala  Inserimento della pinza a doppio rullo five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

Parametro tecnico principale
Materiale delle bobine: acciaio al carbonio, acciaio colorato, acciaio galvanizzato, ecc.
Spessore della striscia: (3~10) mm
Larghezza della striscia: 800~2000 mm
Slitter in acciaio Diametro interno delle bobine: ≥ Φ508 mm
Diametro esterno massimo delle bobine: Φ2000 mm
Macchina di taglio dell' acciaio Peso massimo della bobina: 35000 kg
Materiale del rullo di livellamento: 40Cr
Acciaio Slitter asse: Φ300 x 2050mm
Materiale del tagliatore a disco: 6CrW2Si, HRC 55-58
Macchina di taglio dell'acciaio Fuso di ricarica: Φ610×2100mm
Velocità di taglio: (0~60) m/min, regolabile

Vantaggi e caratteristiche della nostra macchina di taglio a bobina:
1. Ogni linea di produzione (linea di taglio di fogli sottili) è progettata e realizzata rigorosamente secondo i requisiti del cliente.assicurandosi che l'intero taglio della bobina metallica sia compatto, liscia, solida e facile da usare.
2Nella linea di taglio della bobina di spessore medio ci sono uno o due accumulatori a foro, che dipendono da fattori quali lo spessore minimo, la velocità di taglio, ecc.Un accumulatore a pozzo si trova sempre dopo la fessura e prima del tenditore.
3In base alle funzioni e alle richieste di solidità di ciascuna unità di taglio in acciaio, adottiamo una struttura adeguata e usiamo materiale adeguato e sufficiente per produrre ogni unità di linea di taglio in bobina di acciaio.
4. un buon materiale e le dimensioni precise di coltelli a disco, spazzatori e anelli di gomma sull'albero di taglio per la nostra macchina di taglio in acciaio possono assicurare piccole frangiazioni, piccole camber ((± 0,10 mm / m),Nessuna aderenza ai coltelli e larghezza di fessura precisa ((+/-0.05 mm).
5Il rimbalzatore di rottami di bordo della nostra tagliaacciaio utilizza un motore a coppia, assicurandosi che il vento rottami i bordi in modo uniforme e sincrono.
6Per cambiare velocemente i coltelli a disco, si può scegliere un doppio taglia-acciaio.Poi basta scambiare le posizioni di due linee di taglio di bobine di acciaio per continuare il lavoro.
7Su ciascuna apparecchiatura vengono installati doppi rulli di stampa in sequenza, seguendo ogni accumulatore a buco, nel caso in cui la testa della striscia cadesse in buco durante l'alimentazione della testa della striscia attraverso la linea di taglio della bobina d'acciaio.
8. Le bobine di separazione e la staffa di pressione sono installate sul retroillatore, azionate idraulicamente, premono il blocco di retroillatore strettamente e si muovono automaticamente verso l'alto mentre il diametro di retroillatore diventa maggiore.

La macchina di taglio è solitamente personalizzata in base alle esigenze del cliente, purché fornisca parametri e requisiti per noi,e poi abbiamo progettato per voi uno schema di attrezzature meccaniche adeguate.

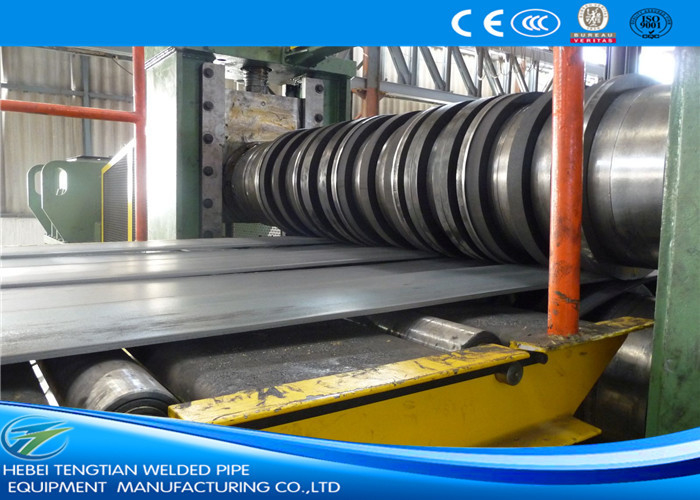

Informazioni dettagliate su Steel Slitter:
