Velocità resistente 100m/min del mulino del motore di CC della macchina di taglio dell'acciaio inossidabile 90KW

Macchina di taglio in acciaio inossidabile da lavoro pesante 90KW DC Motore di mulino velocità 100m / min

Introduzione:
Poiché lo spessore delle strisce di bobina è proporzionale alla capacità delle linee di taglio della lamiera, lo spessore maggiore delle bobine principali richiede i modelli più grandi delle macchine di taglio delle bobine.Possiamo classificare le linee di taglio in tre gruppi in base alla differenza di spessore, vale a dire una linea di taglio di lamiere sottili, una macchina di taglio di bobine di spessore medio e un taglio di bobine metalliche di spessore.

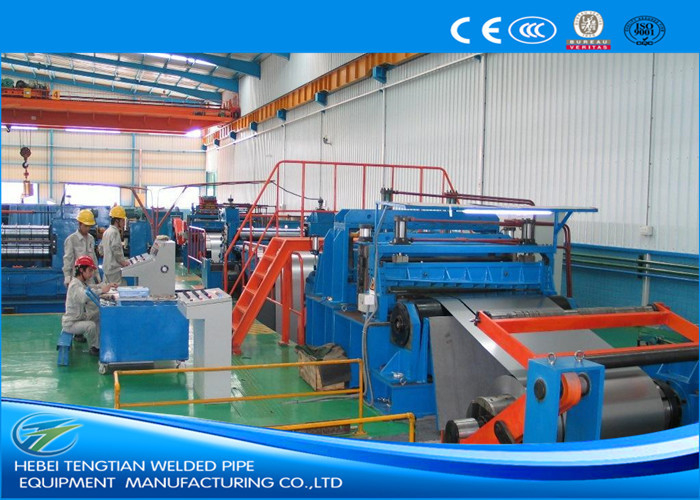

Questa linea di taglio delle lamiere sottili, chiamata anche taglio delle bobine metalliche, è una sorta di linea di produzione per suddividere le bobine principali in bobine più piccole di una certa larghezza.La linea di taglio della lamiera sottile è costituita da un carrello di carico a bobina, scarico a mandrello singolo, alimentazione e spalato a fine bobina, alimentazione a doppio rulli, livellamento a tre rulli, taglio a fine, allineamento a strisce, taglio a disco, rulli di rottami, accumulatore a fori,pre-separatore, tensione, retrocessione, ruota verso il basso auto, controllo idraulico, e controllo elettrico.
La linea di taglio della lamiera sottile è adatta per lo spessore della striscia di bobina (0,2~1) mm, (0,3-2) mm, (0,3-3) mm e (0,4-4) mm; mentre la larghezza della striscia è variabile: 600mm. 1000mm, 1250mm, 1600mm, 1800mm e così via.

Vantaggi e caratteristiche della nostra macchina di taglio a bobina:
1. Ogni linea di produzione (linea di taglio di fogli sottili) è progettata e realizzata rigorosamente secondo i requisiti del cliente.assicurandosi che l'intero taglio della bobina metallica sia compatto, liscia, solida e facile da usare.
2Le bobine sottili differiscono per il peso della bobina, quando il peso massimo della bobina è piccolo, di solito viene adottato un uncoiler a mandrello singolo (cantilever) per il taglio della bobina metallica; quando il peso massimo della bobina è fino a 25 t,è opportuno utilizzare un uncoiler a doppio mandrello per la macchina di taglio della bobina.
3Il cliente di solito ha bisogno di strisce sottili strette in alta precisione di taglio.ecc per garantire la precisione di taglio a spessore sottile.
4Quando si tratta di acciaio inossidabile, acciaio galvanizzato, bobine di acciaio colorato, prendiamo misure delicate come rulli di gomma, piastre di trasmissione lisce per proteggere la superficie perfetta del foglio non ferito.
5Abbiamo un evidente vantaggio nella progettazione e produzione di sistemi idraulici per questa linea di taglio di lamiere sottili.
6Scegliamo sempre buoni fornitori di parti idrauliche, motori, riduttori di velocità, parti elettriche.ci piace acquistare quelle parti secondo le esigenze del cliente per speciale metallo spirale taglia.
7Controlliamo rigorosamente ogni elemento del processo produttivo, dall'acquisto dei materiali, alla saldatura, all'elaborazione, all'indurimento e alla macinazione, all'assemblaggio, alla verniciatura.Possiamo assicurarci di una buona qualità di taglio di bobine metalliche.
8.Possiamo fornire la stessa qualità macchina di taglio bobina a prezzi più bassi perché siamo buoni nella gestione dei costi di produzione.
9Generalmente adottiamo il motore a corrente continua e il driver a corrente continua Eurotherm 590 a causa dei suoi vantaggi di funzionamento stabile e grande coppia.
10.La sicurezza del funzionamento è garantita da indicazioni chiare sulla linea di taglio delle lamiere sottili, dispositivi di sicurezza come l'arresto di emergenza ecc.

Processo di lavoro:
Caricamento della bobina  Scaricatore a doppio mandrello  Inserimento della testa della bobina, pressatura e spala  Inserimento della pinza a doppio rullo five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

Parametro tecnico principale
Materiale delle bobine: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
Spessore della striscia: (0,3-3) mm
Larghezza massima della striscia: 1600 mm
ID della bobina: ≥Φ508mm
OD della bobina: Φ1800 mm
Peso massimo della bobina: 20000 kg
Motore a fessura: motore a corrente continua da 75 kW
L'albero di taglio: Ф220 x 1650 mm
Coltelli a disco su albero taglio: ID220mm x OD330mm x 10mm, 6CrW2Si.
Disco di separazione: ID85 x OD210mm x 6mm, 65Mn
La tensione è fornita da una striscia che passa attraverso la lana di filtro di attrito avvolta intorno alle piastre di legno.
Blocco di ricollo: Ф508 x 1700 mm
Motore di ricollo: motore a corrente continua da 90 kW
Controllo elettrico: cabina del conducente Eurotherm 590 DC più pannelli di controllo.
Velocità di taglio: massimo 100 m/min, regolabile.

Modulo di specifiche della macchina per taglio di bobine:
