Introduzione:

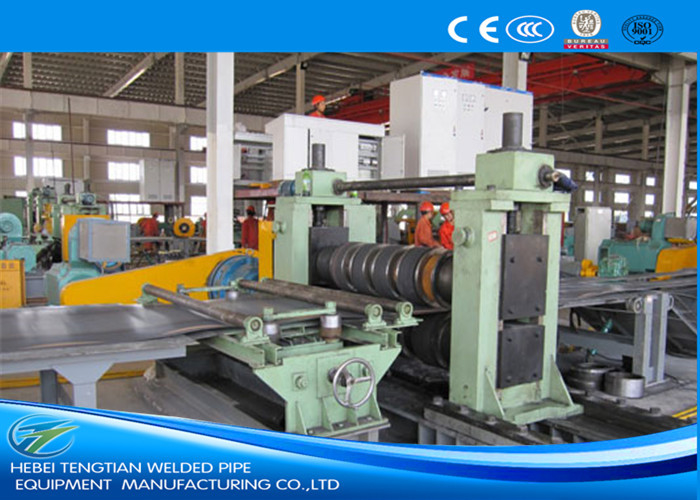

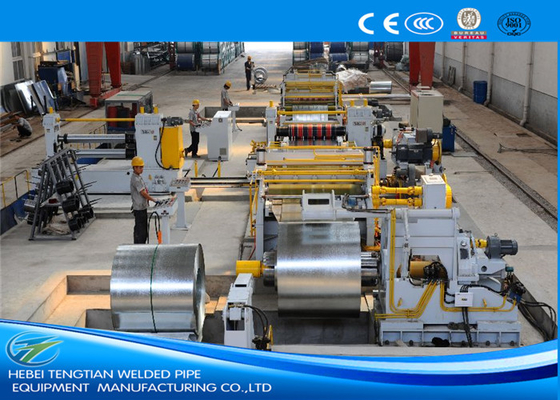

Questa linea di taglio della piastra spessa, chiamata anche metal coil slitter, è in grado di tagliare spessa bobina master in acciaio in piccole bobine.uncoiler a grande carico a doppio mandrello, guida della testa di bobina in stile portale, attrezzature per stampa e pala, alimentatore di pizzico a doppio rulli, livellatore a cinque rulli, tagliatore termico, tavolo a rulli, allineatore centrale, tagliadischi, avvolgitore di rottami, accumulatore di fori,Pre-separatore e tenditore, separatore di bobine in stile portale e presse, retroiler, carro di scarico di bobine, controllo idraulico e controllo elettrico.
Capacità dei diversi modelli di linee di taglio della lamiera spessa (slitter per bobine metalliche):
spessore della striscia: (3~12) mm, (4-16) mm, (5~20) mm;
Larghezza della striscia: 500-1800 mm, 800-2000 mm o 1000-2200 mm.

2. Doppio decollatore a mandrello con cono, non solo per supportare grandi bobine come 35T o 40T, ma anche comodo per caricare la bobina sul decollatore.
3La carrozza di caricamento delle bobine ha una piattaforma di supporto con rulli rotabili a doppio filo, mentre il caricamento delle bobine su un decollatore a doppio cono, da un lato, sostiene saldamente una grande bobina; dall'altro,i doppi rulli sulla piattaforma del carrello a bobina ruotano in sincronia con il mandrello di decollatura.
4La resistenza di tutti i rulli e degli alberi aumenta con lo spessore delle strisce d'acciaio.
5Le bobine a doppio corpo sono azionate da due motori a coppia e da due riduttori di velocità.
6La linea di taglio della bobina di metallo, o linea di taglio della lamiera, adotta una struttura di tensione solida a cinque rulli, che fornisce una tensione stabile e uniforme per il ritiro.
7. spinta delle bobine è installato su retroiler, per spingere le bobine fuori mentre scarica bobine fessura.
8. I motori a corrente alternata e i riduttori di velocità guidano il pinch-feeder e il livellatore a cinque rulli e il tensionatore a cinque rulli, mentre i motori a corrente continua e i riduttori di velocità guidano lo slitter e il recoiler.
9Controllo elettrico della macchina di taglio della bobina: controllore di velocità Parker Eurotherm 590 + controllo PLC.

Processo di lavoro:
Caricamento della bobina  Scaricatore a doppio mandrello  Inserimento della testa della bobina, pressatura e spala  Inserimento della pinza a doppio rullo five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



Parametro tecnico principale

Materiale delle bobine: acciaio al carbonio HR/CR quali Q235, piastra galvanizzata, piastra di acciaio colorato ecc.
Spessore della striscia: (4~16) mm
Larghezza della striscia: 800~2200mm
Macchina di taglio di bobine Massa massima della bobina: 40000 kg

Diametro dei rulli di livellamento e dei rulli di tendenza: Φ230
Diametro dell'albero di taglio: Φ360
Tagliatrici a disco a fette metalliche: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Diametro del blocco di retroillamento: Φ760 mm
Dischi di separazione: 65Mn, OD250 x ID110 x T10/20mm
Motori a corrente continua per la fessura e il retroiler: 200 kW, 250 kW.
Velocità di taglio: (0~30) m/min, regolabile

La macchina di taglio è solitamente personalizzata in base alle esigenze del cliente, purché fornisca parametri e requisiti per noi,e poi abbiamo progettato per voi uno schema di attrezzature meccaniche adeguate.
