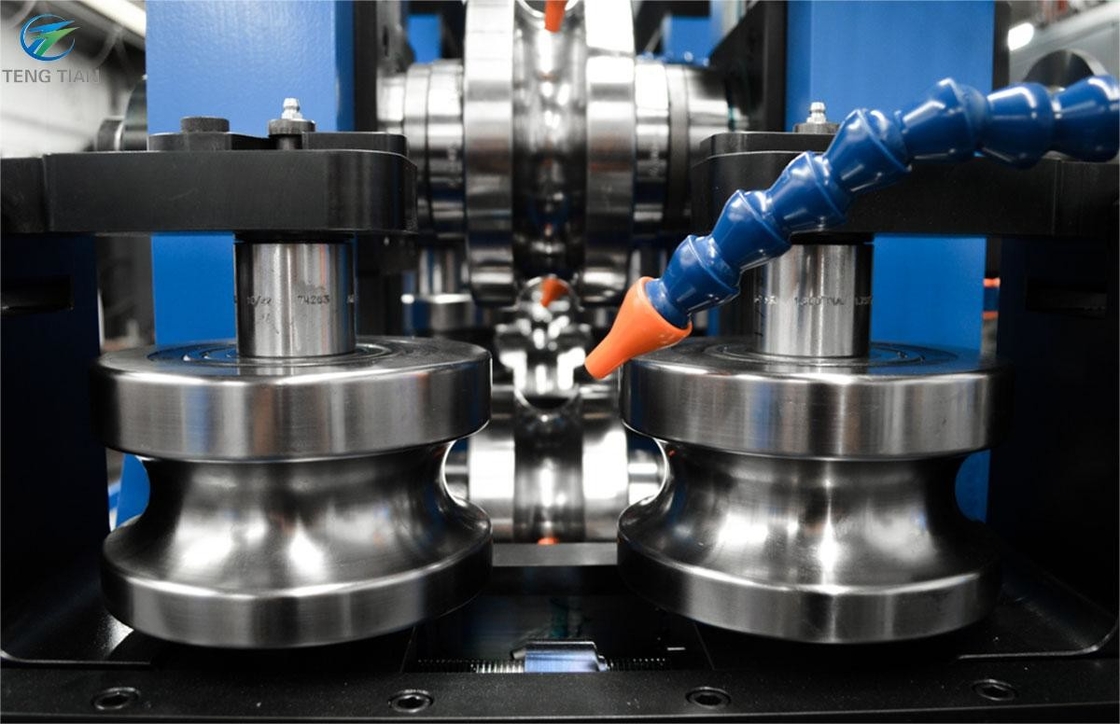

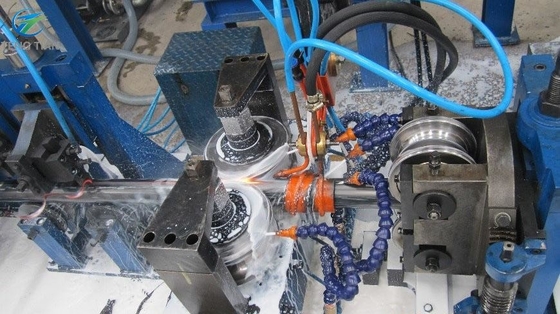

Macchina semiautomatica per la fabbricazione di tubi in acciaio da 2,5 kW

Apparecchi ausiliari per la fabbricazione di tubi di acciaio

Macchine per la fabbricazione di tubi di acciaioIl sistema è utilizzato per raccogliere, impilare tubi di acciaio in 6 o 4 angoli, e raggruppare automaticamente.La nostra linea di imballaggio può migliorare la qualità dei tubi e l' efficienza della produzione, ridurre i costi e eliminare i potenziali rischi per la sicurezza.

 Caratteristica:

1. Impilazione e imballaggio in automatico

2Perfetto tubo superficiale.

3. Meno lavoro, minore forza lavoro

4. funzionamento automatico, basso rumore

Parametri tecnici:

Procedura di lavoro:

I tubi vengono trasportati nella zona di imballaggio tramite la tavola di scarico:

1- tubi che girano verso la macchina di imballaggio:

I tubi devono essere girati verso il dispositivo di trasporto della catena della macchina di imballaggio mediante il dispositivo di tornitura dei tubi e quindi spostati nella posizione di conteggio dei tubi;

2.Conteggio dei tubi e impilazione:

Il sistema ha il programma impostato che quanti pezzi di tubi saranno necessari in un fascio per le diverse dimensioni,then the system will send order to the machine counting and accumulating the pipes layer by layer until enough pipes are collected；the pipe collecting device will go down the height of one layer when one layer of pipes are collected and pushed to the collecting device；there is also one end alignment device at one end;

3- Trasporto di pacchetti:

L'intero gruppo di tubi verrà spostato nella posizione di raggruppamento dal veicolo di trasporto, quindi il dispositivo di raccolta tornerà nella posizione di raccolta in attesa di un nuovo gruppo;

4. Dispositivo automatico di raggruppamento:

Il dispositivo di aggancio automatico sospeso funzionerà come il requisito della posizione della cintura di aggancio impostata passo dopo passo; i progressi sono:la macchina di raggruppamento si muoverà verso il basso alla posizione di raggruppamento e contattare lo strato superiore dei tubi, il canale di guida della cintura si chiuderà, la testa di fasciatura manderà fuori la cintura, collegando l'estremità della cintura, quindi stringere la cintura, piegatura e poi tagliare la cintura;dopo di che il canale di guida della cintura si aprirà, la testa di raggruppamento tornerà alla posizione originale e preparerà il prossimo raggruppamento;

I tubi confezionati saranno trasportati alla posizione di stoccaggio dal dispositivo di trasporto della catena di stoccaggio, il veicolo di trasporto ritornerà e aspetterà il prossimo pacchetto;

5.Storage:

L'area di stoccaggio contiene tre fasci e viene spostata dalla gru all'area dei tubi finiti;

Ciclismo: l'intero processo sarà controllato automaticamente dal PLC industriale, ha anche la funzione di controllo manuale e automatico per garantire la produzione continua e la durata di lavoro.
