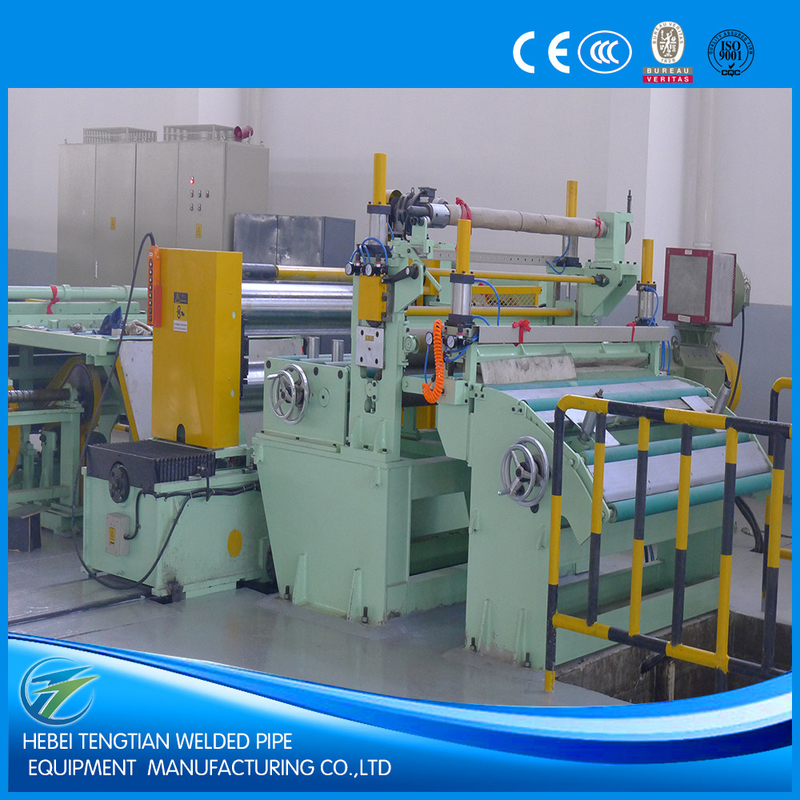

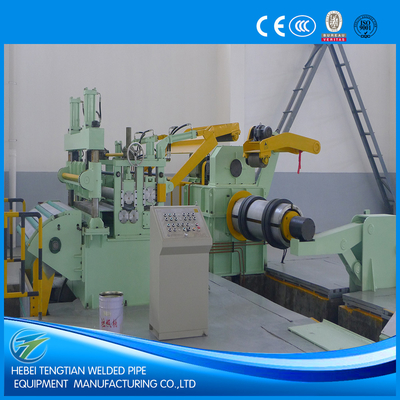

Macchina di taglio metallo 220V Macchina di taglio di bobine di acciaio personalizzata

Macchina di taglio metallo 220V Macchina di taglio di bobine di acciaio personalizzata

Introduzione:

Poiché lo spessore delle strisce di bobina è proporzionale alla capacità delle linee di taglio della lamiera, lo spessore maggiore delle bobine principali richiede i modelli più grandi delle macchine di taglio delle bobine.Possiamo classificare le linee di taglio in tre gruppi in base alla differenza di spessore, vale a dire una linea di taglio di lamiere sottili, una macchina di taglio di bobine di spessore medio e un taglio di bobine metalliche di spessore.

Questa linea di taglio delle lamiere sottili, chiamata anche taglio delle bobine metalliche, è una sorta di linea di produzione per suddividere le bobine principali in bobine più piccole di una certa larghezza.La linea di taglio della lamiera sottile è costituita da un carrello di carico a bobina, scarico a mandrello singolo, alimentazione e spalato a fine bobina, alimentazione a doppio rulli, livellamento a tre rulli, taglio a fine, allineamento a strisce, taglio a disco, rulli di rottami, accumulatore a fori,pre-separatore, tensione, retrocessione, ruota verso il basso auto, controllo idraulico, e controllo elettrico.
La linea di taglio della lamiera sottile è adatta per lo spessore della striscia di bobina (0,2~1) mm, (0,3-2) mm, (0,3-3) mm e (0,4-4) mm; mentre la larghezza della striscia è variabile: 600mm. 1000mm, 1250mm, 1600mm, 1800mm e così via.

Vantaggi e caratteristiche della nostra macchina di taglio di bobine in acciaio:

1. Ogni linea di produzione (linea di taglio di fogli sottili) è progettata e realizzata rigorosamente secondo i requisiti del cliente.assicurandosi che l'intero taglio della bobina metallica sia compatto, liscia, solida e facile da usare.
2Le bobine sottili differiscono per il peso della bobina, quando il peso massimo della bobina è piccolo, di solito viene adottato un uncoiler a mandrello singolo (cantilever) per il taglio della bobina metallica; quando il peso massimo della bobina è fino a 25 t,è opportuno utilizzare un uncoiler a doppio mandrello per la macchina di taglio della bobina.
3Il cliente di solito ha bisogno di strisce sottili strette in alta precisione di taglio.ecc per garantire la precisione di taglio a spessore sottile.
4Quando si tratta di acciaio inossidabile, acciaio galvanizzato, bobine di acciaio colorato, prendiamo misure delicate come rulli di gomma, piastre di trasmissione lisce per proteggere la superficie perfetta del foglio non ferito.
5Abbiamo un evidente vantaggio nella progettazione e produzione di sistemi idraulici per questa linea di taglio di lamiere sottili.
6.Scegliamo sempre buoni fornitori di parti idrauliche, motori, riduttori di velocità, parti elettriche..
7Controlliamo rigorosamente ogni elemento del processo produttivo, dall'acquisto dei materiali, alla saldatura, alla lavorazione, all'indurimento e alla macinazione, all'assemblaggio, alla verniciatura.Possiamo assicurarci di una buona qualità di taglio di bobine metalliche.
8Possiamo fornire la stessa macchina di taglio di bobine di qualità a prezzi più economici perché siamo bravi nella gestione dei costi di produzione.
9Generalmente adottiamo il motore a corrente continua e il driver a corrente continua Eurotherm 590 a causa dei suoi vantaggi di funzionamento stabile e grande coppia.
10La sicurezza del funzionamento è garantita da chiare indicazioni sulla linea di taglio delle lamiere sottili, dispositivi di sicurezza come l'arresto di emergenza, ecc.

Processo di lavoro:

Caricamento della bobina  Scaricatore a doppio mandrello  Inserimento della testa della bobina, pressatura e spala  Inserimento della pinza a doppio rullo five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

Parametro tecnico principale
Materiale delle bobine: acciaio al carbonio, acciaio inossidabile, piastra galvanizzata, piastra di acciaio colorato
Spessore della striscia: (0,3-3) mm
Larghezza massima della striscia: 1300 mm
Diametro interno delle bobine: ≥ Φ508 mm
Diametro esterno delle bobine: Φ1800 mm
Peso massimo della bobina: 15000 kg
Motore a fessura: motore a corrente continua da 75 kW
L'albero di taglio: Ф205 x 1400 mm
Coltelli a disco su albero a taglio: ID205mm x OD310mm x 10mm, 6CrW2Si(H13, SKD-11).
Disco di separazione: ID75 x OD180mm x 6mm, 65Mn
La tensione è fornita da una striscia che passa attraverso la lana di filtro di attrito avvolta intorno alle piastre di legno.
Blocco di ricollo: Ф508 x 1400 mm
Motore di ricollo: motore a corrente continua da 110 kW
Controllo elettrico: cabina del conducente Eurotherm 590 DC più pannelli di controllo.
Velocità di taglio: massimo 100 m/min, regolabile.

Modulo di specifiche della macchina per tagliare la bobina in acciaio:
