Linea di produzione di tubi in acciaio ERW per tubi tondi, quadrati e rettangolari

Name: Linea di produzione di tubi in acciaio ERW per tubi tondi, quadrati e rettangolari
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG273
Price: 50,000.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	La CINA
Marca:	Tengtian
Certificazione:	CE / ISO
Numero di modello:	HG273

Informazioni dettagliate

Luogo di origine:

La CINA

Marca:

Tengtian

Certificazione:

CE / ISO

Numero di modello:

HG273

Metodo di formazione:

Linea di produzione di tubi in acciaio ERW L'unità di alimentazione della cintura di acciaio

Peso della bobina:

15000 kg

Saldatore ad alta frequenza:

600 kW

Girare:

Φ89-273 mm

Piazza:

70*70-200*200 mm

velocità di saldatura:

Max 50m/min

Rettangolare:

80*60-300*100 mm

Spessore:

1.5-8mm

Evidenziare:

High Light

Evidenziare:

linea di produzione del tubo d'acciaio del diametro di 60mm

linea di produzione del tubo d'acciaio del diametro di 20mm

l'HF ha saldato la linea di produzione del tubo

Informazioni di trading

Quantità di ordine minimo:

1 insieme

Prezzo:

$100000 to $1 million

Imballaggi particolari:

Imballaggio speciale dell'esportazione e riparato in contenitore

Tempi di consegna:

6 mesi

Termini di pagamento:

T/t, l/c

Capacità di alimentazione:

100 insiemi/anno

Descrizione del prodotto

Linea di produzione di tubi in acciaio ERW - Unità di alimentazione a cintura di acciaio

Specificativi del prodotto

Metodo di modellazione	Linea di produzione di tubi in acciaio ERW L'unità di alimentazione della cintura di acciaio
Peso della bobina	15000 kg
Saldatore ad alta frequenza	600 kW
Distanza dei tubi rotondi	Φ89-273 mm
Intervallo dei tubi quadrati	7070-200200 mm
velocità di saldatura	Max 50 m/min
Distanza dei tubi rettangolari	8060-300100 mm
Intervallo di spessore	1.5-8 mm

Parametri tecnici

Requisiti materiali

L'acciaio a strisce deve essere conforme alla norma YB189-64
Compatibile con acciai a basso tenore di carbonio e acciai a basso tenore di leghe (δb≤520Mpa; δs≤340Mpa)
Specificità della bobina: diametro interno Φ508-Φ610 mm, diametro esterno Φ1000-Φ2000 mm

Requisiti di energia

Potenza totale delle macchine e dell'elettronica: ~ 1200 kW
Saldatore ad alta frequenza: 600 kW
Aria compressa: 6m3/m a 0,4-0,6Mpa

Processo di produzione

Il processo di fabbricazione completo comprende:

Acciaio a strisce per bobina
Sgombero e raddrizzamento
Scaldo e saldatura di estremità
Stoccaggio e modellazione dei materiali
Saldatura, raffreddamento e dimensionamento
Taglio e imballaggio di precisione

Capacità di elaborazione

tubi rotondi:Φ89-273 mm
tubi quadrati:70*70-200*200 mm
tubi rettangolari:80*60-300*100 mm
Intervallo di spessore:1.5-8 mm
Velocità massima di produzione:50 m/min

Componenti principali

- No, no, no, no.	Componente	Quantità	Unità
1	Autoveicoli a bobina	1	Pezzo
2	Discolatore	1	Pezzo
3	Unità di raddrizzatore	1	Pezzo
4	Unità di appiattimento	1	Pezzo
5	Telaio e saldatore di sedere	1	Pezzo
6	Accumulatore a spirale orizzontale 6M	1	Pezzo
7	Formazione e dimensione	1	Pezzo
8	Seghe da fresatura	1	Pezzo
9	Macchine per la palettizzazione automatica di tubi in acciaio	1	Pezzo
10	Saldatrice ad alta potenza da 600 kW	1	Impostato

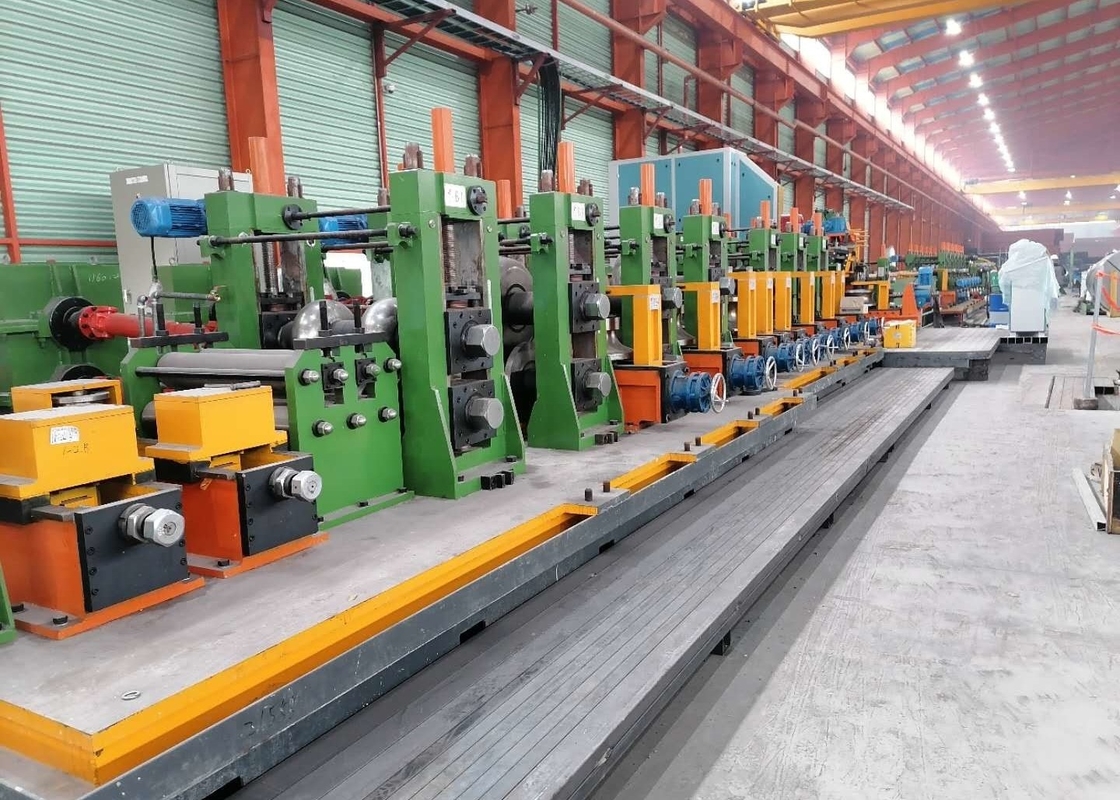

Immagini del prodotto

Modelli disponibili

Modello	Intervallo di diametro	Spessore del tubo	Velocità di stampaggio	Potenza del motore	Area meccanica
HG20	8-20 mm	0.3-1MM	30-120 m/min	55 kW	7 × 50 m3
HG32	12-32MM	0.3-2.0MM	30-120 m/min	75 kW	7 × 50 m3
HG50	16-50 mm	0.8-2.5 mm	30-110 m/min	110 kW	7×60 m3
HG60	20 - 60 mm	0.8-3MM	30-100 m/min	132 KW	7×65 m3
HG76	12-76MM	1-3MM	30-100 m/min	320 KW	8×80 m3

I nostri servizi

Installazione in loco e formazione degli operatori da parte dei nostri ingegneri
Garanzia di qualità di un anno con servizio di riparazione a vita
Supporto completo prima e dopo la vendita
Servizi di progettazione di attrezzature di laboratorio e di produzione
Opzione di supporto tecnico prolungato (da diversi mesi a 1 anno)
Progettazione completa del progetto per la produzione di tubi in acciaio inossidabile/acciaio al carbonio
Responsabile del carico e della spedizione
