Dettagli:
Termini di pagamento e spedizione:
|
Metodo di modellazione: | Linea di produzione di tubi in acciaio ERW L'unità di alimentazione della cintura di acciaio | Peso della bobina: | 15000kg |
---|---|---|---|
Saldatore ad alta frequenza: | 600 kW | Rotondo: | Φ89-273 mm |
Quadrato: | 70*70-200*200 mm | velocità di saldatura: | 50m/min massimo |
Di forma rettangolare: | 80*60-300*100 mm | Spessore: | 1.5-8mm |
Evidenziare: | linea di produzione del tubo d'acciaio del diametro di 60mm,linea di produzione del tubo d'acciaio del diametro di 20mm,l'HF ha saldato la linea di produzione del tubo |
1. Parametro di base
(1) Acciaio a strisce
Deve essere richiesto di rispettare lo standard YB189-64.
(2) acciaio a basso tenore di carbonio, acciaio a basso tenore di lega;
(3) Spirale di scatto
Diametro interno Φ508-Φ610 mm
Diametro esterno Φ1000-Φ2000 mm
Peso della bobina ≤ 15000 kg
(4) Macchine ed elettronica: circa 1200 kW.
Saldatore ad alta frequenza: 600 kW
(5) Capacità di pressione dell'aria:6m3/m,0.4-0.6Mpa
(6)Officina e energia elettrica:
Deve essere superiore a 6 m per lavorare presso la fabbrica di montaggio della linea di impianto di produzione di tubi ad alta frequenza, vale a dire la distanza è dal suolo alla macchina di trasferimento del cielo, la lunghezza del laboratorio è di 18 m, lunghezza 120 m,apparecchi per il rimorchio collocato, comprese le macchine per il trasferimento a cielo aperto da 15 a 10 tonnellate.
2. Processo di lavoro:

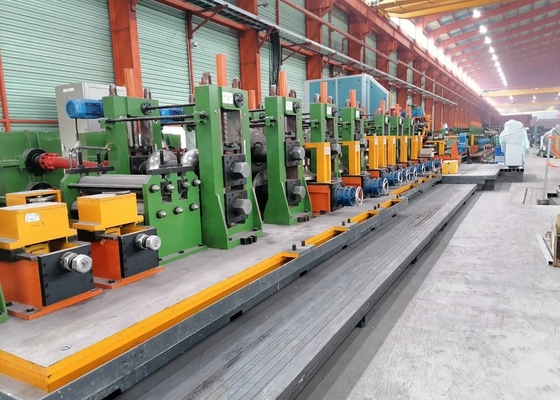

Acciaio a strisce →distruttore →dirittore →appiattitore →saldatore da taglio →unità di stoccaggio →formazione, saldatura, raffreddamento, dimensionamento →dimensioni precise della lunghezza del tubo, taglio →imballaggio.
3. Capacità di elaborazione dell'apparecchiatura:
Ronda: Φ89-273mm".
Quadratura: 70*70-200*200 mm
Rectangolo:80*60-300*100 mm
Spessore:1.5-8mm
Max. Velocità di produzione: - Max, ti prego.50m/min
Parti principali:
- No, no, no, no. | Nome | Quantità | Unità |
1 | Autoveicoli a bobina | 1 | Pezzo |
2 | Discolatore | 1 | Pezzo |
3 | Unità di raddrizzatore | 1 | pezzo |
4 | Unità di appiattimento | 1 | pezzo |
5 | Telaio e saldatore di sedere | 1 | Pezzo |
6 | Accumulatore a spirale orizzontale 6M | 1 | Pezzo |

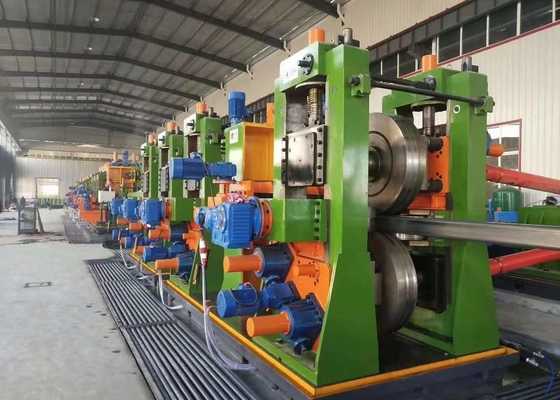

7 | Formazione e dimensione | 1 | Pezzo |
8 | Seghe da fresatura | 1 | Pezzo |
9 | macchine di pallettizzazione automatiche di tubi di acciaio | 1 | Pezzo |
10 | Saldatrice ad alta potenza da 600 kW | 1 | Impostato |
11 | la stazione idraulica della sezione di ingresso | 1 | Impostato |
12 | Rulli di transito | 24 | m |
Fabbricazione di tubi ERW Altro modello
Modello | Intervallo di diametro | Spessore del tubo | Velocità di stampaggio ((m/min) | Potenza del motore ((KW) | Area meccanica (m3) |
HG20 | 8-20 mm | 0.3-1MM | 30-120 | 55 | 7×50 |
HG32 | 12-32MM | 0.3-2.0MM | 30-120 | 75 | 7×50 |
HG50 | 16-50 mm | 0.8-2.5 mm | 30-110 | 110 | 7×60 |
HG60 | 20 - 60 mm | 0.8-3MM | 30-100 | 132 | 7×65 |
HG76 | 12-76MM | 1-3MM | 30-100 | 320 | 8×80 |
HG89 | 32-89MM | 1-4MM | Da 30 a 80 | 350 | 8×80 |
HG114 | 45-114MM | 1.5-5.0MM | 30 a 60 | 400 | 10 × 100 |
HG165 | 60-165MM | 3-7MM | 30-50 | 600 | 10 × 110 |
HG219 | 114-219MM | 4-8 mm | 20-40 anni | 800 | 12×150 |
HG273 | 114-273MM | 4-10MM | 15-30 anni | 1000 | 18×160 |
HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
HG426 | 165-426MM | 4-16 mm | 8-25 | 1400 | 18×180 |
HG508 | 219-508MM | 4-20MM | 8-20 | 2000 | 21×180 |
I nostri servizi
1) Invieremo l'ingegnere per l'installazione e la formazione dei vostri lavoratori su come utilizzare questa macchina in modo corretto.
2Equipe di garanzia
Garanzia di qualità di un anno, riparazione garantita per tutta la vita.Dopo il periodo di garanzia della qualità, solo il costo dei pezzi di ricambio.
3) Forniamo il servizio pre-vendita e post-vendita.
Servizio pre-vendita: progettazione del laboratorio e progettazione della produzione
Servizio post-vendita: installazione e formazione, e l'ingegnere qualificato per il lavoro.
4.) Possiamo anche inviare l'ingegnere che lavora per voi per mesi serval o 1 anno.
5) Forniamo il servizio pre-vendita-progettazione per l'intero progetto per la produzione di tubi in acciaio inossidabile / produzione di tubi in acciaio al carbonio.
6Saremo noi responsabili del carico e della spedizione.
