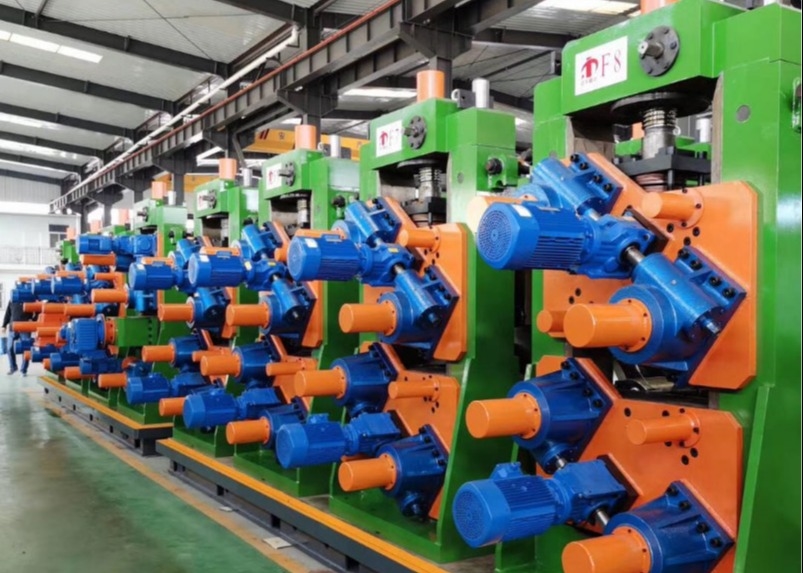

Fabbricazione di tubi ERW a 16 mm per tubi quadrati da 80x80-200x200 mm

La linea di produzione di tubi saldati ad alta frequenza ad alta precisione F200x200 produce tubi quadrati da 80x80-200x200 mm con spessore da 3-16 mm.Questa linea di produzione incorpora elementi di design innovativi di apparecchiature nazionali e internazionali, dotato di un controllo completo su PC/computer per una tecnologia avanzata, un'operazione e una manutenzione convenienti, conformi agli standard internazionali.

• La capacità di regolazione rapida dei rulli riduce significativamente il tempo di cambio del prodotto, migliorando l'efficienza e riducendo i costi di produzione
• Utilizza stampi combinati che consentono la produzione di diverse specifiche di tubi attraverso l'adeguamento piuttosto che la sostituzione, ottenendo oltre il 90% di risparmio sui rulli
• Gli aggiustamenti motorizzati riducono al minimo l'ingresso degli attrezzi e i danni all'attrezzatura durante i cambi di rotoli, prolungando la vita utile dell'attrezzatura
• La struttura del rotolo composito cambia il contatto da linea a punto, riducendo l'usura e prolungando la vita del rotolo

• Materiale: strisce di acciaio laminata a caldo o laminata a freddo (conformemente alle norme GB700-88, GB1591-88)
• Tipi di materiali: acciaio a basso tenore di carbonio, acciaio a basso tenore di lega
• Forza di potenza: σs≤345Mpa
• Resistenza alla trazione: σb≤560 Mpa
• Spessore della striscia: 3-16 mm (GB708-88)
• Larghezza della striscia in acciaio: 270-800 mm (± 0,2 mm)
• Diametro interno della bobina in acciaio: Φ508-Φ760 mm
• Diametro esterno della bobina in acciaio: Φ1100-Φ2000mm
• Peso massimo della bobina: 16 TON

• Dimensioni del tubo quadrato: 80x80-200x200 mm
• Spessore del prodotto: 3-16 mm
• Lunghezza: 4-12M
• Velocità di produzione: 10-30 m/min
• Fornitore di alimentazione: 380V 50Hz 3 FASE

1. Caricamento della materia prima (strisce)
2. Discocchiatura
3. Taglio e saldatura
4. Nutrimento
5. Stoccaggio dei materiali
6. Livellazione passiva
7. Lavoratori e laminatori
8. Saldatura ad alta frequenza
9. Rimozione della borsa di saldatura
10. Frigorifero
11. Dimensioni
12. Dirittura grossolana
13. Taglio di lunghezza
14. Collezione
