Zj1500 X 3.0mm 1500m/Min Taglierina per acciaio metallico per zincato
Specifiche del prodotto
| Attributo | Valore |
| Nome | Zj1500 X 3.0mm 1500m/Min Taglierina per acciaio metallico per zincato |
| Garanzia | 1 anno |
| Voltaggio | 380V/220V |
| Peso | Max 20 tonnellate |
| Motori DC | 280KW, 315KW |
| Servizio post-vendita | Ingegneri disponibili per la manutenzione dei macchinari all'estero |
| Larghezza bobina | 500~1500mm |
| Intervallo di spessore | 0.7-3mm |
Parametri tecnici
- Materiale: Lamiera di acciaio laminata a freddo, lamiera zincata
- Spessore della piastra: 0.7~3.0 mm
- Larghezza della piastra: 500~1500mm
- Diametro interno della bobina: Φ508mm-Φ610mm
- Diametro esterno della bobina: ≤Φ1800mm
- Peso massimo della bobina: 25000kg
Specifiche del prodotto finito
- Diametro interno della bobina: Φ508mm-Φ610mm
- Diametro esterno della bobina: ≤Φ1800mm
- Peso massimo di avvolgimento: 20000kg
- Larghezza minima della striscia: 22mm (spessore piastra≤1)
Garanzia di qualità e servizio post-vendita
Il nostro personale tecnico sarà in loco per il collaudo, la manutenzione e la formazione operativa delle apparecchiature. In normali condizioni operative, forniamo una garanzia di 12 mesi dalla data di arrivo dell'apparecchiatura. Durante questo periodo, ripareremo o sostituiremo gratuitamente qualsiasi parte difettosa.
Nota: L'acquirente è responsabile dei costi degli ingegneri durante il collaudo (USD 80/giorno/persona), inclusi i biglietti di andata e ritorno e le spese locali. Se il collaudo viene ritardato per motivi imputabili all'acquirente, il costo aumenta a USD 100/giorno/persona.
Documentazione tecnica fornita
- Manuale di istruzioni (fornito un mese prima della consegna)
- Certificato di ispezione (fornito alla consegna)
- Ordine di carico (fornito alla consegna)
- Disegno del layout (fornito un mese prima della consegna)
- Disegno della base a terra (fornito un mese prima della consegna)
- Schema dei principi elettrici
- Disegno di montaggio generale di ogni unità
- Diagramma delle parti soggette a usura
Termini di consegna e pagamento
Tempi di consegna: L'apparecchiatura sarà pronta per la spedizione entro due mesi dalla ricezione del 30% di acconto. La consegna avviene dopo aver ricevuto il restante 70%.
Termini di pagamento: 30% TT acconto dopo la firma del contratto, 70% TT prima della consegna.
Descrizione del prodotto

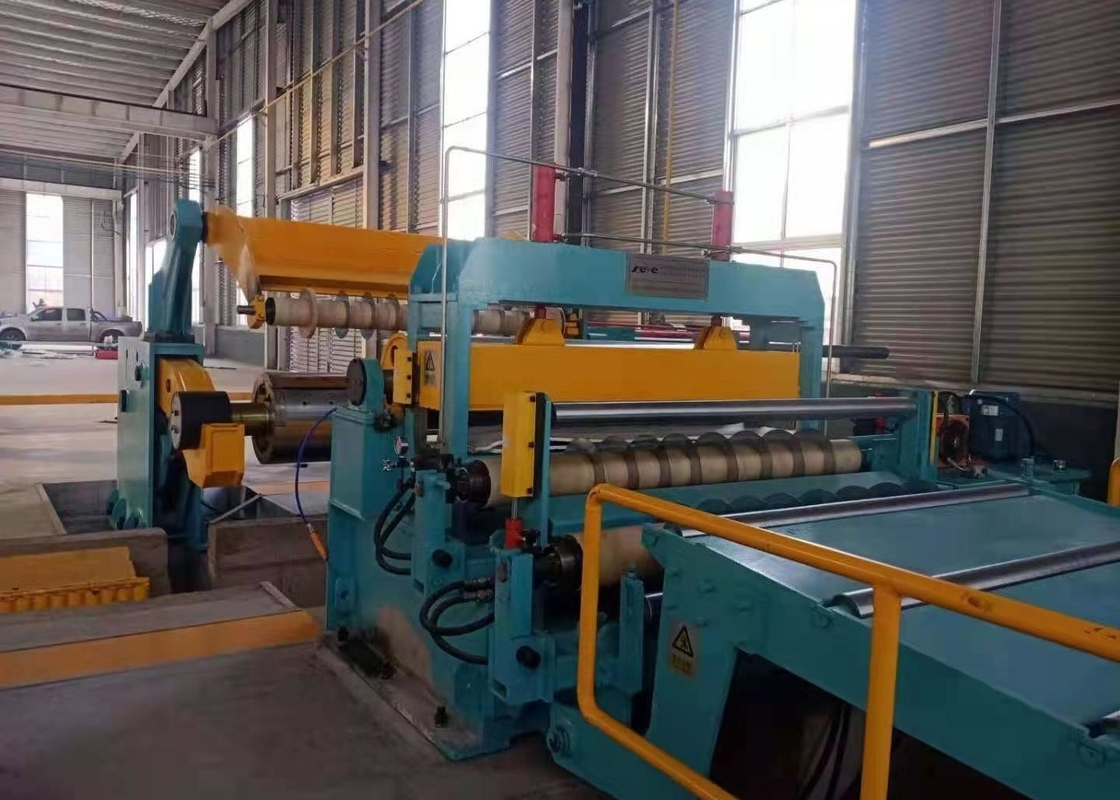

Questa linea di taglio è composta da svolgitore, alimentatore, taglierina e riavvolgitore. Elabora bobine larghe in strisce di larghezza specificata per applicazioni di fresatura, saldatura di tubi, formatura a freddo e stampaggio. Diverse lame di materiale possono essere utilizzate per tagliare varie bobine di metallo.
Principali parametri tecnici
| Parametro | Valore |
| Materiale delle bobine | Acciaio al carbonio HR/CR, lamiera zincata, lamiera di acciaio colorata |
| Spessore della striscia | 5~20 mm |
| Larghezza della striscia | 800~2000mm |
| Peso massimo della bobina | 40000 kg |
| Velocità di taglio | 30-60 m/min (regolabile) |
Processo di produzione

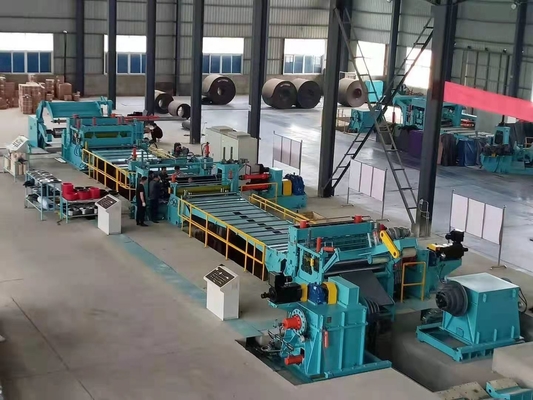

Caricamento del carrello bobina → Svolgitore → Dispositivo raddrizzatrice → Rullo di presa e livellatore e cesoia idraulica → Pozzo ad anello → Guida laterale → Taglierina → Piattaforma di transizione e avvolgitore di scarti → Pozzo ad anello → Stazione di tensione → Riavvolgitore → Scarico del carrello bobina.
Modelli disponibili
| Modello | Spessore della piastra | Larghezza della piastra | Peso della bobina d'acciaio | Larghezza del finito | Velocità di taglio |
| 3*1250mm | 0.5-3.0mm | 700-1250mm | 25 tonnellate | <40mm | 120(m/min) |
| 4*1250mm | 0.5-4.0mm | 700-1250mm | 25 tonnellate | <40mm | 120(m/min) |
| 6*1250mm | 0.5-6.0mm | 700-1250mm | 25 tonnellate | <40mm | 120(m/min) |
| 3*1600mm | 0.5-3.0mm | 900-1600mm | 30 tonnellate | ≥40mm | 120(m/min) |
| 4*1600mm | 0.5-4.0mm | 900-1600mm | 30 tonnellate | ≥60mm | 110(m/min) |
| 6*1600mm | 1-6mm | 900-1600mm | 30 tonnellate | ≥60mm | 100(m/min) |
| 8*2000mm | 2-8mm | 900-2000mm | 35 tonnellate | ≥70mm | 60(m/min) |
| 10*2200mm | 3-10mm | 900-2200mm | 35 tonnellate | ≥80mm | 50(m/min) |
| 12*2200mm | 3-12mm | 900-2200mm | 35 tonnellate | ≥100mm | 40(m/min) |
| 16*2500mm | 4-16mm | 900-2500mm | 35 tonnellate | ≥100mm | 40(m/min) |
| 20*2500mm | 6-20mm | 900-2500mm | 35 tonnellate | ≥100mm | 30(m/min) |
Nota: Questi modelli sono solo di riferimento. Possiamo personalizzare le macchine in base alle tue esigenze specifiche con il nostro team di ingegneri.
