Fabbricazione diretta di tubi a strisce di acciaio

Fabbricazione diretta di tubi a strisce di acciaio

Produzione panoramica

F200x200 linea di produzione di tubi saldati ad alta precisione ad alta frequenza è principalmente per produrre il tubo quadrato dimensioni 70x70-200x200mm,spessore è da 4.0-12mm.Questa linea di produzione ogni unità di attrezzature,utilizzo completo delle attrezzature simili nazionali e straniere, progettazione innovativa, controllo completo con PC o controllo informatico, tecnologia avanzata, comodo funzionamento e manutenzione, e ha raggiunto il livello internazionale nei primi anni novanta,per il livello leader nazionale.

Le caratteristiche principali dell'apparecchiatura:

In un periodo di tempo molto breve per terminare la regolazione del rullo, ridurre estremamente il tempo di cambio del rullo quando si sostituiscono i prodotti, migliorando così l'efficienza e riducendo il costo produttivo;

A causa dell'attrezzatura adotta un set di stampo combinato, producendo le diverse specifiche del tubo, solo bisogno di regolare,non c'è bisogno di cambiare,il tasso di risparmio del rulli sopra il 90%,riducendo così il costo del rullo;

Con la regolazione del motore, diminuito l'input di strumenti e danni alle attrezzature quando si cambia il rotolo, migliorare la vita utile delle attrezzature.

A causa della struttura del rotolo composito, il contatto del punto tra il rotolo e la striscia invece del contatto della linea originale, riduce l'usura del rotolo e migliora la durata del rotolo.

Profil della materia prima, del prodotto finito, del processo e della configurazione dell'utente

1Condizioni della materia prima:

Striscia di acciaio laminata a caldo o laminata a freddo (conformemente alla norma GB700-88, GB1591-88)

Resistenza alla resa della materia prima:σs≤345Mpa

Resistenza alla trazione della materia prima:σb≤560 Mpa

(3) Spessore della banda:

tubo quadrato Spessore 4,0-12 mm ((conforme GB708-88)

(4) larghezza della striscia di acciaio: 270-800 mm ((± 0,2 mm)

(5) diametro interno della bobina in acciaio:Φ508-Φ760mm

(6) diametro della bobina in acciaio: Φ1100-Φ2000mm

(7) Peso massimo della bobina: 16 TON

2, gamma di dimensioni del tubo

(1) tubo quadrato: 70 x 70 ‰ 200 x 200 mm

(2) spessore del prodotto:

tubi quadrati e rettangolari:4.0-12 mm

(3) lunghezza:4-12M

(4) velocità:20-40m/min

(5)2000KW 380V 50Hz 3 FASE

3,processo di produzione

Raw material (strip) -loading car--- uncoiler - Cutting and Welding- feeding - Storage material - passive leveling - forming rolling--high frequency welding -- remove the weld burr -----cooling --sizing-- coarse straightening - length cut - collection

1. L'acquirente deve fornire da solo

Fabbricazione e dimensionamento

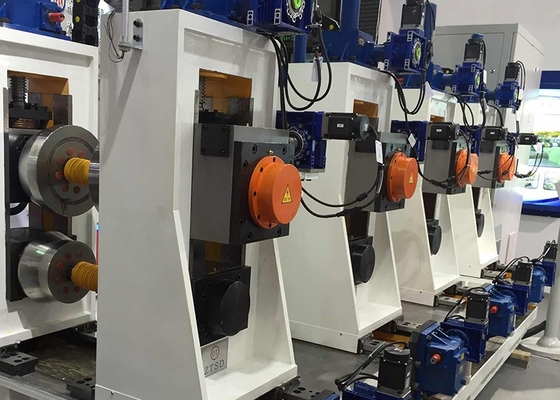

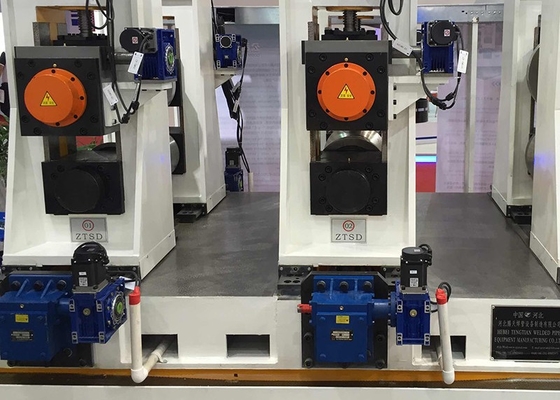

Consiste in un rullo di alimentazione, un dispositivo di centraggio automatico, un supporto di livellamento passivo, un supporto di rullo orizzontale (P1), un supporto di rullo verticale (L1), un supporto di rullo orizzontale (P2), un supporto di rullo verticale (L2),Sosta orizzontale (P3)"Sistema di rullaggio orizzontale (P4) ", "Sistema di rullaggio verticale" (L3), "Sistema di rullaggio orizzontale" (P5), "Sistema di rullaggio orizzontale" (P6), "Sistema di rullaggio orizzontale" (P7) "Sistema di rullaggio verticale" (L3), "Tre cornici di curva vuota",direzione di saldatura, cinque rulli di estrusione, taglio a fessura, sistema di rimozione di fessura due supporto, supporto per luci a fessura, sistema di raffreddamento, supporto per rulli verticali di dimensionamento (DL1), quattro supporto a rulli (F1), quattro supporto a rulli (F2),Quadro a 4 rulli (F3), quadrante a quattro rotoli (F4), testa turca (C2), sistema di controllo elettrico, ecc.

1) Alimentazione del rotolo orizzontale

Principalmente al limite superiore e inferiore della striscia d'acciaio, facile per la striscia fuori dal circuito senza intoppi nella macchina di formazione, impedire la striscia bobbing su e giù.

Consiste di un paio di rulli e di supporto sinistro e destro, il materiale di rotolamento è GGr15, processo di spegnimento ad alta frequenza, il supporto sinistro e destro è la struttura di saldatura della piastra d'acciaio

2) Automatico sul dispositivo

Principalmente al limite sinistro e destro della striscia d'acciaio, per garantire la precisione della striscia d'acciaio senza intoppi nella macchina, da due coppie di rulli, telaio di rulli intorno, scivolo, riduttore motore,con una lunghezza massima di 20 mm o più, il materiale di rotolamento GCr15,processo di raffreddamento ad alta frequenza.

Distanza aperta e stretta 300-800 mm

Motore centralizzatore: riduttore cicloidale

Diametro del rullo centrista Φ100

Spessore della striscia:1..5-4.0 mm

3) Macchina di livellamento passivo

Per evitare che le strisce si aggirino verso l'alto e verso il basso, si utilizza una struttura a due, tre e cinque rotoli.i due rulli di cui sopra possono essere regolati da un solo riduttore di vermi di motore di turbina rispettivamente,per controllare la distanza tra il rullo superiore e quello inferiore, assicurare l'effetto di livellamento.Il materiale del rullo livellatore GCr15,processo di spegnimento ad alta frequenza.

Intervallo di livellamento 100-400 mm

Spessore di livellamento:10,5-4,0 mm

Riduzione dei vermi a turbina Due serie

4) Reggiseno orizzontale

Piccolo bordo davvero curvo

In conformità con i requisiti della formazione sincrona a piegatura libera, il requisito fondamentale della formazione a margine ridotto è composto da tre punti:

Il lato non può essere più lungo a causa della curvatura della trazione e delle onde che influenzano la produzione di saldatura;

Dopo la curva del bordo piccolo in curva vuota, per garantire nella curva vuota una forma accurata;

L'angolo di piegatura del bordo piccolo non influisce sempre sull'angolo di piegatura sul lato del confine grande quando l'angolo di piegatura finale.

Struttura: il piccolo bordo curvo reale divide in 3 modi. A causa del bordo superiore la lunghezza di piegatura reale è più breve, 3 modi tutti adottano il rotolamento orizzontale.Deformazione bilaterale allo stesso tempo.Dal primo al terzo percorso sono l'iniziativa di rotolamento superiore e inferiore.Tre cornici orizzontali con tre regolazioni indipendenti del rotolamento, montate rispettivamente sui due assi orizzontali superiore e inferiore,per la produzione di tubi quadrati e rettangolari di diverse specifiche, due del cantilever rack ha la posizione diversa rispetto alla linea centrale di rotolamento, quindi bisogno di due cantilever rack apertura e chiusura allo stesso tempo,regolare il telaio dell'apertura e della chiusura, rispettivamente da due serie di motori di conversione di frequenza con azionamento a vite di alta precisione del riduttore della turbina, connessione a viti e dadi di giunzione del telaio,per garantire che l'aggiustamento di apertura e di chiusura, per assicurare che la linea centrale di rotolamento dell'unità sia immutabile, due scaffalature a sollevamento possono girare contemporaneamente.

Curvatura di bordo grande

struttura:

Il lato curvo reale si divide in tre parti.

Metodo di modellazione identico al deformazione bilaterale della struttura del telaio allo stesso tempo, identico al deformazione del telaio a margine ridotto;

5) Reggiseno a rotoli verticale

La prima consiste nella transizione tra le due deformazioni orizzontali del telaio a rotoli; la seconda consiste nel superare la deformazione orizzontale del rotoli frontale dopo il springback e svolgere un ruolo guida.Cambiare le specifiche rotolare intorno sul rack per muoversi, non ha bisogno di sostituire il rullo, la discrezione del regolazione del rullo verticale dal dispositivo elettrico per guidare il verme della turbina su e giù, lo scopo principale della regolazione è,nelle diverse specifiche del tubo quadrato e del tubo rettangolare piccolo bordo è diverso, al fine di rendere migliore l'effetto di posizionamento del rotolamento verticale, la regolazione in alto e in basso ha risolto notevolmente questo problema.

6) Tre cornici scaffalatura vuota

Il rack di curvatura vuoto è un rack di deformazione a 16 rotoli di diametro, quattro rulli sotto la posizione orizzontale invariati, il rullione superiore ha un motore di conversione di frequenza,il rullo superiore due rullo può regolare l'angolo separatamente.Roll verticale alimentato da un motore di conversione di frequenza, soddisfare diversi diametri del tubo nel caso di silenzioso effetto di curvatura vuoto è migliore,per garantire la saldatura costante posizione di saldatura estrusione,non invertire.

Equipaggiato con una piastra guida all'uscita del rack di curvatura vuoto, per far aprire un angolo al rullo di estrusione.

7) Cornice a rulli guida

Guida del rullo telaio è principalmente controllare le dimensioni dell'angolo di apertura e la direzione della saldatura, la saldatura con precisione nel rullo di estrusione, per garantire la qualità della saldatura

8) Dispositivo di estrusione a cinque rotoli

Per cinque rulli, due rulli laterali possono secondo regolazione separata delle condizioni di saldatura.Rulli di pressione superiore ha due pezzi, oltre può regolazione di sollevamento elettrico allo stesso tempo,può anche regolare manualmente da solo, al fine di adattarsi a diverse condizioni di saldatura, due rulli possono anche effettuare un movimento laterale complessivo, quando il centro della deviazione della cucitura di saldatura,può eseguire l'adeguamento laterale attraverso il rotolamento orizzontale per soddisfare il requisito di saldatura.

9) Cornice di saldatura da raschiatura

La saldatura a raschiatura è essenzialmente la saldatura per estrusione di rotoli con estrussione, la saldatura a raschiatura, la livellazione della saldatura, la saldatura a raschiatura con due quadri di resistenza.l' altro un riserva, per garantire la linea di produzione senza intoppi testa di saldatura può su e giù, sinistra e destra lati, regolazione rapida strumento per garantire una buona qualità di saldatura,il telaio di saldatura di raschiatura adotta la struttura di saldatura della piastra d'acciaio, testa di saldatura alla struttura della coda di colombino, materiale per acciaio fuso, dispositivo di spruzzo di zinco riservato.

10) Cornice a cascata

L'uso principale è quello di sostenere il tubo di acciaio, ridurre le vibrazioni, migliorare la qualità della saldatura e del taglio e la pressione a rulli sulla superficie di taglio non completamente raffreddata, migliorare la qualità dei prodotti.Struttura per due rulli"altezza del rullo inferiore invariata,rollo superiore come regolazione manuale di sollevamento, secondo le diverse specifiche dei prodotti, regolazione della pressione del rullo superiore al valore appropriato,per raggiungere lo scopo di cui sopra.

11) Sistema di raffreddamento

Il sistema di raffreddamento è stato principalmente sarà completamente raffreddato dopo la saldatura del tubo di acciaio, in preparazione per la dimensionamento, al fine di evitare il prodotto finito dopo la deformazione del tubo di raffreddamento,struttura saldata principalmente con lamiere di acciaio, sopra lo spruzzo liquido direttamente sulla cucitura, di nuovo dal riciclo piscina di riciclaggio.

12) Scaffalatura a quattro rotoli

Il supporto a quattro rulli è costituito da quattro rulli orizzontali che si incrociano verso l'alto e verso il basso, sinistra e destra.Il rullo inferiore come rullo fisso, il lato sinistro del rullo e il lato verso l'alto del rullo laterale inferiore formando un angolo verticale di 90°.in modo da realizzare la dimensione cambiata dei tubi quadrati, tubi rettangolari

13)Turks Head

Combinazione di un rullo orizzontale SZ4 per regolare con precisione il prodotto di rettitudine.Relazione della posizione del rullo mediante motore di conversione di frequenza.

14) Sistema di trasmissione:

L'area di formazione, ciascuna passata da un riduttore del motore elettrico attraverso l'ingresso della scatola differenziale, è di sei supporti orizzontali per la formazione del rullo, rispettivamente

Area di dimensionamento, ciascuna passata da un riduttore del motore elettrico attraverso l'ingresso della scatola differenziale, quattro scaffali orizzontali per la formazione del rotolamento rispettivamente
