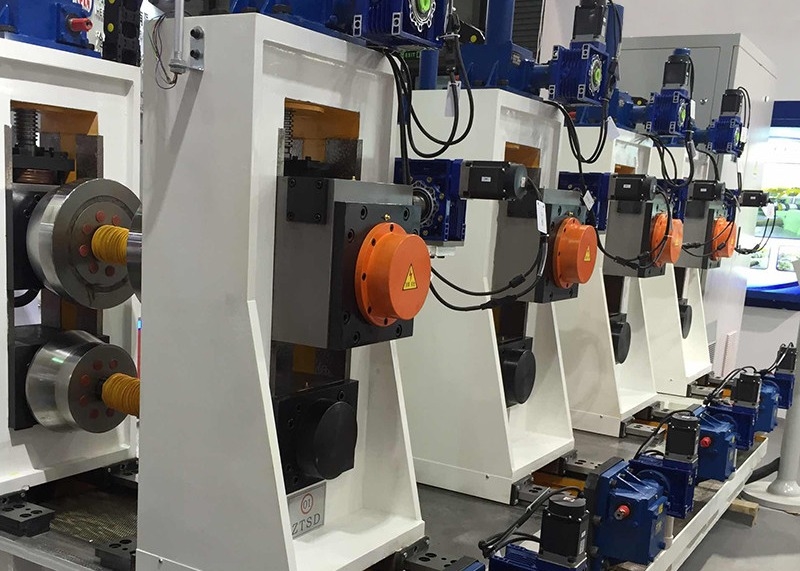

Macchina per la fabbricazione di tubi ERW per tubi quadrati da 70x70-200x200 mm

La linea di produzione di tubi saldati ad alta frequenza ad alta precisione F200x200 è progettata per produrre tubi quadrati da 70x70-200x200 mm con spessore da 4,0-12 mm.Questa linea di produzione incorpora elementi di design innovativi di apparecchiature nazionali e internazionali, dotato di controllo completo PC/computer per una tecnologia avanzata, un funzionamento e una manutenzione convenienti.

• Il sistema di regolazione rapida dei rulli riduce al minimo il tempo di passaggio tra le specifiche del prodotto
• Il sistema di stampo combinato consente la produzione di diverse specifiche di tubi con regolazioni piuttosto che cambi di rulli completi (risparmio del 90% dei rulli)
• Gli aggiustamenti motorizzati riducono l'usura degli attrezzi e i danni alle attrezzature durante i cambi di rotoli
• La struttura del rotolo composito cambia il contatto da linea a punto, riducendo l'usura e prolungando la vita del rotolo

• Striscia di acciaio laminata a caldo o laminata a freddo (conforme alle norme GB700-88, GB1591-88)
• Forza di potenza: σs≤345Mpa
• Resistenza alla trazione: σb≤560 Mpa
• Spessore: 4,0-12 mm (conforme alla norma GB708-88)
• Larghezza della striscia in acciaio: 270-800 mm (± 0,2 mm)
• Diametro interno della bobina in acciaio: Φ508-Φ760 mm
• Diametro esterno della bobina in acciaio: Φ1100-Φ2000mm
• Peso massimo della bobina: 16 TON

• Dimensioni del tubo quadrato: 70x70-200x200 mm
• Spessore del prodotto: 4,0-12 mm
• Lunghezza: 4-12M
• Velocità: 20-40 m/min
• Potenza: 2000KW 380V 50Hz 3 FASE

1. Caricamento della materia prima (strisce)
2. Discocchiatura
3. Taglio e saldatura
4. Nutrimento
5. Stoccaggio dei materiali
6. Livellazione passiva
7. Lavoratori e laminatori
8. Saldatura ad alta frequenza
9. Rimozione della borsa di saldatura
10. Frigorifero
11. Dimensioni
12. Dirittura grossolana
13. Taglio di lunghezza
14. Collezione

Il mulino di modellazione e dimensionamento è costituito da più componenti di precisione, tra cui:

• Rulli di alimentazione e dispositivo di centratura automatica
• Supporto di livellamento passivo
• Supporti per rotoli orizzontali e verticali (serie P1-L3)
• Sistema di curvatura a tre quadri vuoto
• Controllo della direzione di saldatura
• Sistema di estrusione a cinque rotoli
• Sistema di rimozione delle spoglie
• Sistema di raffreddamento
• Dimensioni dei supporti per rotoli verticali
• Quattro supporti a rulli (F1-F4)
• Testa di turco (C2)
• Sistema di controllo elettrico
