mulino per tubi saldati ad alta frequenza

Impianto per la saldatura ad alta frequenza di tubi tondi, quadri e rettangolari

Name: Impianto per la saldatura ad alta frequenza di tubi tondi, quadri e rettangolari
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG127
Price: 50,000.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Hebei
Marca:	TengTian
Certificazione:	CE, ISO9001, BV
Numero di modello:	HG127

Informazioni dettagliate

Luogo di origine:

Hebei

Marca:

TengTian

Certificazione:

CE, ISO9001, BV

Numero di modello:

HG127

Nome del prodotto:

Saldatura di tubi ad alta frequenza rotonda quadrata rettangolare ad alta frequenza

Spessore della bobina:

1.5 ∙ 4.5 mm

Larghezza della bobina:

160 ∼ 400 mm

Diametro interno:

φ508 φ610 mm

diametro esterno:

φ1500 φ2000 mm

Velocità:

75×45×80m/min; 100×100×60m/min

Garanzia:

Un anno

Materiale:

HRC a basso tenore di carbonio

Parole chiave:

Tubo saldato ad alta frequenza

Evidenziare:

High Light

Evidenziare:

laminatoio per tubi ad alta frequenza rettangolare

laminatoio per tubi ad alta frequenza della saldatura di resistenza

mulino di tubo saldato ad alta frequenza rotondo

Informazioni di trading

Quantità di ordine minimo:

1 insieme

Prezzo:

$100000 to $1 million

Imballaggi particolari:

Imballaggio impermeabile e in condizione di navigare dell'esportazione.

Tempi di consegna:

60 giorni del lavoro

Termini di pagamento:

L/C,T/T

Capacità di alimentazione:

50 insiemi/anno

Descrizione del prodotto

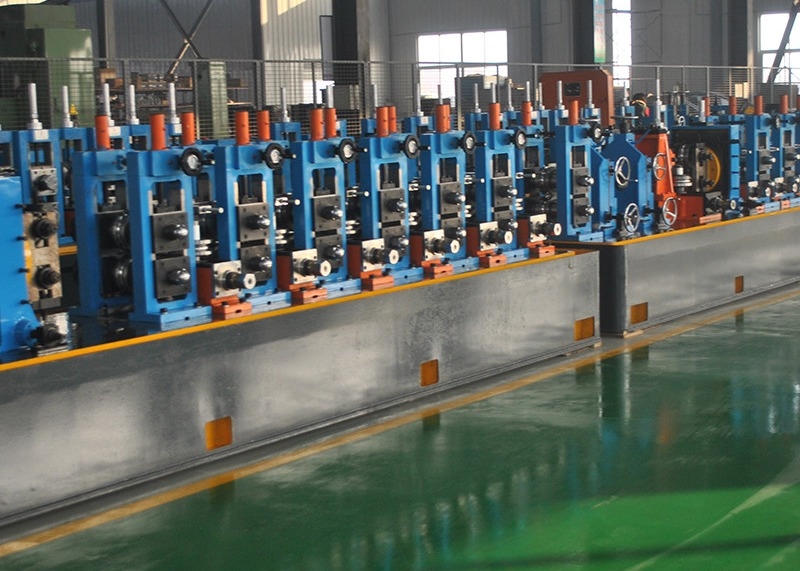

Impianto di saldatura di tubi ad alta frequenza

Attrezzatura professionale per la produzione di tubi tondi, quadrati e rettangolari tramite tecnologia di saldatura a resistenza ad alta frequenza.

Specifiche chiave

Attributo	Valore
Spessore della bobina	1.5～4.5mm
Larghezza della bobina	160～400mm
Diametro interno	φ508～φ610mm
Diametro esterno	φ1500～φ2000mm
Velocità di produzione	75X45—80m/min; 100X100—60m/min
Garanzia	Un anno
Materiale	HRC a basso tenore di carbonio

Specifiche tecniche

Specifiche dei materiali

Conforme allo standard YB189-64
Materiale: acciaio a basso tenore di carbonio e acciaio strutturale a bassa lega
Proprietà meccaniche: σb≤520Mpa, σs≤365MPa
Larghezza della striscia: 160～400mm
Spessore della striscia: 1.5～4.5mm
Peso della bobina: ≤10.0T

Specifiche dei tubi saldati

Diametro del tubo tondo: φ40～φ127mm
Dimensione del tubo quadrato: 40×40-100×100mm
Spessore del tubo: 1.5～4.5mm
Lunghezza del tubo finito: 4～12m
Precisione di taglio: ±1.5mm

Alimentazione elettrica, idrica e ad aria

Potenza
Volume di potenza	Circa 900KW
Fonte di alimentazione	380V/60Hz/3 fasi
Acqua di raffreddamento a circolazione
Flusso	20T/h～30 T/h
Volume della vasca	30m³
Aria compressa
Flusso	5m³/min
Pressione	5～11kg/cm²

Requisiti dell'officina

6m di larghezza, 100m di lunghezza, con un'altezza minima di 5m dalle rotaie del soffitto al suolo.

Processo di produzione

Caricamento della bobina
Svolgimento
Taglio e saldatura
Accumulatore a spirale orizzontale
Formazione, saldatura HF, sbavatura, raffreddamento, dimensionamento, raddrizzamento
Sega di taglio
Imballaggio
Stoccaggio

Componenti chiave

Svolgitore idraulico a doppio cono

Diametro esterno della bobina	Φ1600-2000mm
Diametro interno della bobina	Φ508-610mm
Larghezza della striscia	160-400mm
Spessore della striscia	1.5-4.5mm
Peso massimo della striscia	7.0T

Formazione e laminatoio di dimensionamento

Velocità di formatura: 75X45--80m/min; 100X100--60m/min
Motore principale: CC 160KW+160KW
Unità di raffreddamento ad acqua con saldatura di piastre in acciaio e tubo a spruzzo di plastica

Sega a freddo

Taglia con precisione i tubi a misura automaticamente durante la produzione continua ad alta velocità.
