Saldatura di tubi ad alta frequenza rotonda quadrata rettangolare ad alta frequenza

Parametri e specifiche principali:

• Materiale Specificità:

Conformi alla norma YB189-64

Materiale: acciaio a basso tenore di carbonio e acciaio a basso tenore di leghe

Proprietà meccaniche: σb≤520Mpa,σs≤365Mpa

larghezza della striscia: 160 ∼ 400 mm

spessore della striscia:1.5 ∙ 4.5 mm

Diametro interno delle bobine:φ508φ610mm

Diametro esterno delle bobine:φ1500φ2000mm

Peso della bobina: ≤ 10,0 T

• Specifica dei tubi saldatori

Diametro del tubo rotondo: φ40 φ127 mm

Dimensione del tubo quadrato: 40×40-100×100 mm

Spessore del tubo rotondo:1.5 ∙ 4.5 mm

Spessore del tubo quadrato:1.5- 4.5 mm

Lunghezza del tubo di finitura: 4 ‰ 12 m

Precisione di taglio: ± 1,5 mm

Velocità di formazione:75X45 80m/min;100X100 60m/min

Fornitura di energia elettrica, acqua e aria

• Il laboratorio richiede:

6 metri di larghezza, 100 metri di lunghezza, almeno 5 metri di altezza dai binari del soffitto al suolo.

• Processo di produzione:

Caricamento → Scarico → Taglio e saldatura → Accumulatore a spirale orizzontale → Formaggio, saldatura HF, deburring, raffreddamento, dimensionamento, raddrizzamento → sega da taglio → imballaggio → deposito

• Parametri principali di ciascuna unità.

• doppio cono idraulicoDiscolatore

Il discolatore ha una struttura a cono unico e contiene due parti principali: il corpo principale e la base fissa.contrazione e frenata dei mandrini.espansione idraulica e guida pneumatica

• con una lunghezza massima non superiore a 50 mm

Questa unità è utilizzata principalmente per condurre la nuova testa di alimentazione in acciaio della bobina nell'unità appiattitrice dopo che l'unità di sdraio ha portato la bobina nel luogo di lavoro.

Potenza del motore a testa retta: AC1.5KW

pressione di lavorazione:7Mpa

L'unità di livellamento con 2 pizzichi a rotoli e 5 livellamenti a rotoli.

diametro del rotolo di pizzico:Ф180mm

diametro del rullo di livellamento:Ф120mm

motore di pizzico e livellamento:15kw

• per la lavorazione di macchine per il trattamento di rifiuti

Coioioi e saldatoriviene utilizzato per tagliare le estremità irregolari delle strisce e poi collegare le strisce con saldatura.

• accumulatore orizzontale

Questa unità è principalmente inclusa nel dispositivo di stampa e trasporto, nell'assemblaggio dell'accumulatore, nell'unità di trasporto, nell'unità di controllo elettrico.

dispositivo di alimentazione

Si tratta principalmente di includere telaio, motore elettrico, unità di frenatura, asse di potenza di trasferimento della direzione di circolazione della velocità di riduzione, rotolo di pressione e trasporto, sistema di aria a pressione del rotolo di guida, unità di velocità ispezionata;può fornire la striscia di acciaio per l'accumulatore e il tempo medio che trasferirà le informazioni di velocità di carico per il sistema di controllo elettrico, quando richiediamo di fermare il trasporto del materiale a questa unità, si fermerà il rotolamento al motore elettrico e premere & trasportare materiale rotolare dalla pausa,e anche potrebbe regolare la velocità per trasportare motore elettrico e l'unità portano velocità materiale.

(2) Complesso del telaio dell'accumulatore: include il motore elettrico, il telaio, il rotolo a cerchio interno, il rotolo a cerchio esterno e il rotolo a pressione.Può essere utilizzato per immagazzinare il materiale in striscia di acciaio dall'unità di stampa e di trasporto e potrebbe essere estratto dal rotolo di materiale di invio centrale.

Dispositivo per il materiale di partenza: includere telaio, rullo di guida, rullo di guida da posizione alta o bassa.Può trasportare la striscia di acciaio per modellare il sistema e inviare le informazioni di velocità del materiale da trasportare al dispositivo di controllo elettrico.

(4)parametri tecnici

stile di lavoro: cerchio fisso

diametro:5.0M

Vantaggio: più materiale da conservare, non è necessario strappare la superficie dell'acciaio

spessore della bobina di acciaio:10,5-4,5 mm;

larghezza:160-400 mm

velocità di marcia del materiale trasportatore:Vmax=120m/min

Potenza del motore elettrico diretto della pressa e del portatore: 30 kW

il motore elettrico del telaio dell'accumulatore: 55 kW

• Fabbricazione e dimensionamento

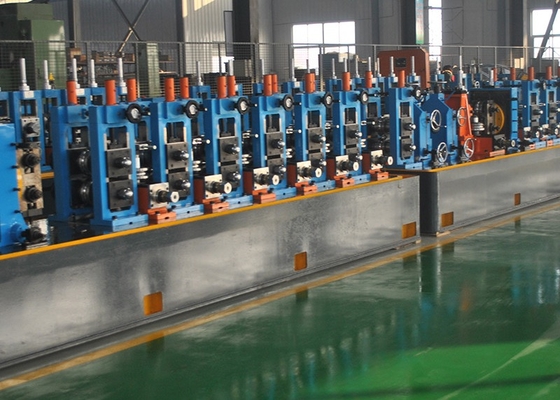

Il molino di formazione e dimensionamento adotta il principio di formazione del tipo rulli e la saldatura ad induzione ad alta frequenza.La striscia viene alimentata nella macchina di plasmatura dal dispositivo di alimentazione nel mulino e il rullo di plasmatura ruotano continuamente e premere la striscia nella forma richiestaA causa della pelle e dell'effetto connesso, la corrente ad alta frequenza si concentra sul giunto di saldatura che viene riscaldato rapidamente e raggiunge la temperatura di saldatura.

velocità di formazione:75X45 80m/min;100X100 60m/min

diametro del tubo rotondo di finitura: 40 - 127 mm

spessore finale del tubo rotondo:10,5-4,5 mm

dimensione del tubo quadrato di finitura: 40*40-100*100 mm

spessore del tubo di finitura quadrato:10,5-4,5 mm

motore principale: DC 160KW+160KW

Parti formative:

La striscia d'acciaio passa attraverso il rotolo verticale di alimentazione in un appiattitore a cinque rotoli, poi entra nel supporto di modellazione e nella parte di modellazione in una forma rotonda.

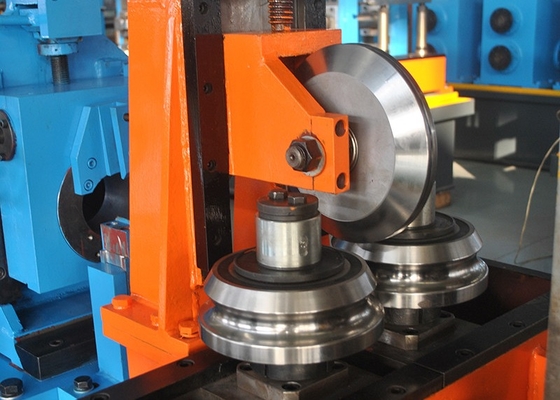

Sosta guida delle cuciture di saldatura e di rulli di spremitura, tagliatrice di perline di saldatura:

il rullo di spremitura è quello di spremere il bordo del tubo riscaldato alla temperatura di saldatura, spremendo i rulli dando una certa pressione per raggiungere lo scopo di saldatura.

Il taglio per perline di saldatura è utilizzato per raschiare la cucitura della saldatura e rimuovere la foratura esterna. È composto da due tagliatori per l'uso alternato.I raschietti possono essere regolati e hanno la funzione di sollevamento rapido da camSotto il riparo del coltello sono presenti due rulli di supporto, per sopportare il sovrafflusso del raschiamento, e dopo il tagliaperline con un supporto orizzontale per la lucidatura.

 Unità di raffreddamento ad acqua:

Materiale:saldatura di lamiere di acciaio

tubi di scarico: di plastica

parte di dimensionamento

Il tubo rotondo dopo dimensionamento parte nel diametro richiedono e forma

• seghe a freddo

utilizzato per tagliare con precisione il tubo in lunghezza automaticamente, a condizione che il tubo venga continuamente consegnato dal mulino ad alta velocità.

Diametro rotondo del tubo:Φ40-130 mm,spessore:1.2-5.0 mm, Q235 O inferiore al grado.

• Tabella di transito

Dopo aver tagliato, il tubo di finitura che corre sul tavolo di trasporto, poi usare l'unità automatica per trasformarlo in scrivania di impilazione

• Macchine per l'impilazione automatica

1 tecnologico processo

Doppia imballaggio su un tavolo a rulli → impilatore automatico → carrello di trasporto laterale → legatura manuale

2,Composizione e descrizione delle funzioni dell'apparecchiatura

Composizione dell'apparecchiatura

• molde: MaterialeCr12
