Impianto di saldatura ad alta frequenza per tubi 16-45mm 0.7-1.5mm 90m/min

La linea di produzione di tubi saldati ad alta frequenza HG32 è progettata per produrre tubi saldati di diametro Ф16～45 mm e spessore della parete di 0,7～1,5 mm, nonché tubi quadrati, rettangolari e deformati di dimensioni corrispondenti. Caratterizzata da un design del passaggio dei rulli, questa linea di produzione offre tubi in acciaio saldati con un'eccellente qualità di lavorazione e un assemblaggio di alta precisione.

Progettata con un design a doppio raggio, la linea di produzione HG32 privilegia l'efficienza operativa, un ambiente di lavoro migliorato, la sicurezza e la riduzione dei costi dei rulli, mantenendo al contempo un'elevata produttività.

• Conforme allo standard YB189-64
• Materiale: acciaio a basso tenore di carbonio e acciaio strutturale a bassa lega
• Proprietà meccaniche: σb≤520Mpa, σs≤365MPa
• Larghezza della striscia: 50～140 mm
• Spessore della striscia: 0,7～1,5 mm
• Diametro interno delle bobine: φ480～φ520 mm
• Diametro esterno delle bobine: φ1000～φ1500 mm
• Peso della bobina: ≤2T

• Diametro del tubo tondo: φ16～φ45 mm
• Spessore della parete dei tubi: 0,7～1,5 mm
• Lunghezza di taglio fissa: 4～9 m
• Precisione di taglio dei tubi: 0～3 mm

Lo svolgitore è dotato di una struttura a mandrino a doppia espansione e a sbalzo con sistema pneumatico per operazioni di espansione, contrazione e frenatura. Due mandrini con collegamenti a quattro barre consentono un funzionamento continuo alternando tra le posizioni di carico e svolgimento.

Questa unità taglia le estremità irregolari delle strisce e collega le strisce tramite saldatura.

Questa unità include un dispositivo di pressatura e trasporto del materiale, un gruppo accumulatore, un'unità di trasporto del materiale e un'unità di controllo elettrico per una gestione efficiente del materiale.

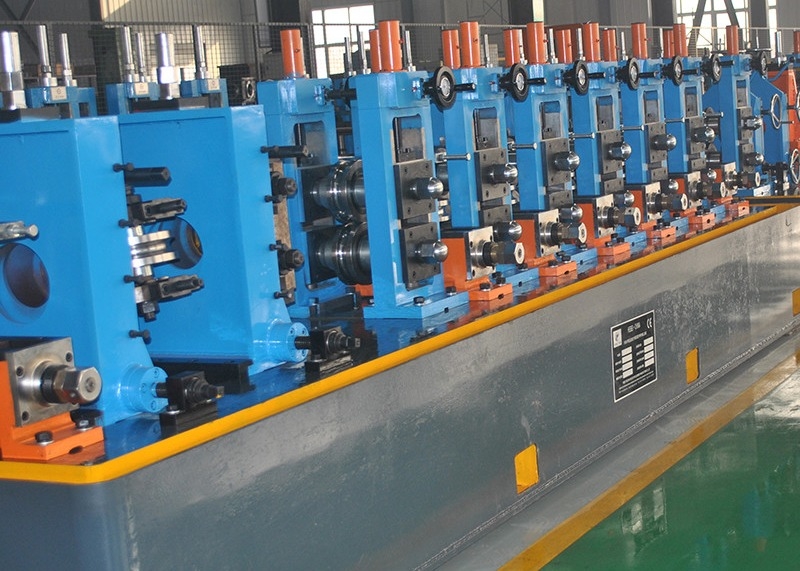

Utilizzando la formatura a rulli e la saldatura a induzione ad alta frequenza, questo laminatoio modella le strisce in tubi con dimensioni precise attraverso la rotazione continua e l'applicazione di pressione.

Questa macchina taglia con precisione i tubi a misura durante la produzione continua ad alta velocità.

I tubi finiti si muovono lungo la rulliera fino al banco, dove vengono automaticamente imballati a forma esagonale utilizzando un'attrezzatura di allineamento ad azionamento pneumatico.

Motore del banco a rulli: 3KW

Materiale: Cr12
