mulino per tubi saldati ad alta frequenza

Impianto di saldatura ad alta frequenza per tubi HG127 per tubi da 40-127mm

Name: Impianto di saldatura ad alta frequenza per tubi HG127 per tubi da 40-127mm
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG 127
Price: 50,000.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Hebei
Marca:	TengTian
Certificazione:	CE, ISO9001, BV
Numero di modello:	HG 127

Informazioni dettagliate

Luogo di origine:

Hebei

Marca:

TengTian

Certificazione:

CE, ISO9001, BV

Numero di modello:

HG 127

Nome prodotto:

Fabbricazione di tubi ad alta frequenza HG127 Hf Fabbricazione di tubi ad alta frequenza HG127 Hf Fa

Tubo quadrato:

40 × 40-100 × 100 mm

Spessore:

10,5-4,5 mm

Scoli galvanizzati e HRC:

b≤520Mpa σs≤365MPa

Peso delle strisce d'acciaio:

10T massimo

includere:

Sgombero, macchina di livellamento a testa retta e a pizzico, taglio e saldatore, accumulatore a spi

Garanzia:

Un anno

Materiale:

HRC a basso tenore di carbonio

Parole chiave:

Tubo saldato ad alta frequenza

Evidenziare:

High Light

Evidenziare:

l'HF di 127mm ha saldato il laminatoio per tubi

l'HF bassolegata ha saldato il laminatoio per tubi

mulino di tubo saldato ad alta frequenza di 127mm

Informazioni di trading

Quantità di ordine minimo:

1 INSIEME

Prezzo:

$100000 to $1 million

Imballaggi particolari:

Imballaggio impermeabile e in condizione di navigare dell'esportazione.

Tempi di consegna:

60 giorni del lavoro

Termini di pagamento:

L/C,T/T

Capacità di alimentazione:

50 insiemi/anno

Descrizione del prodotto

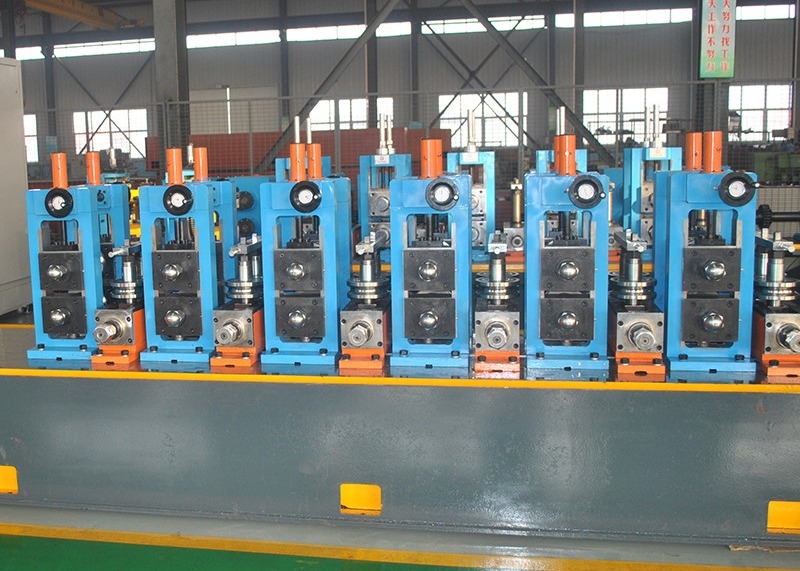

Mulino a tubi saldati ad alta frequenza HG127

Mulino per tubi saldati ad alta frequenza per acciaio a basso contenuto di carbonio e produzione costruttiva in acciaio a bassa lega.

Specifiche del prodotto

Attributo	Valore
Dimensione del tubo quadrato	40 × 40-100 × 100mm
Spessore	1,5-4,5 mm
Materiale	HRC a basso contenuto di carbonio
Peso della striscia in acciaio	Max 10t
Garanzia	Un anno

Descrizione del prodotto

La linea di produzione di tubi saldati ad alta frequenza HG127 produce tubi rotondi saldati (ф40 ～ diametro da 127 mm, 1,5 ～ 4,5 mm di spessore della parete) e tubi quadrati (40 × 40-100 × 100 mm). Caratterizzato da design del pass per il roll di precisione, produce tubi in acciaio saldati di alta qualità con eccellente qualità di lavorazione e precisione del montaggio.

Specifiche materiali

È conforme allo standard YB189-64
Materiale: acciaio a basso carbone e acciaio costruttivo in lega bassa
Proprietà meccaniche: σb≤520MPa, σs≤365mpa
Larghezza della striscia: 160 ～ 400 mm
Spessore della striscia: 1,5 ～ 4,5 mm
Diametro interno della bobina: φ508 ～ φ610mm
Diametro esterno della bobina: φ1500 ～ φ2000mm
Peso della bobina: ≤10,0t

Specifiche del tubo saldato

Diametro del tubo rotondo	φ40 ～ φ127mm
Dimensione del tubo quadrato	40 × 40-100 × 100mm
Spessore	1,5 ～ 4,5 mm
Lunghezza del tubo di finitura	4 ～ 12m
Tagliare la precisione	± 1,5 mm
Velocità di formazione	75x45--80m/min; 100x100--60m/min

Potenza, acqua e alimentazione d'aria

Energia
Volume di potenza	Ca. 900KW
Fonte di energia	380 V/60Hz/3fasi
Acqua di raffreddamento a circolazione
Fluire	20T/H ～ 30 T/H.
Volume della piscina	30m³
Aria compressa
Fluire	5m³/min
Pressione	5 ～ 11 kg/cm²

Requisiti del seminario

Largo 6 m di lunghezza, 100 m di lunghezza, almeno 5 m dai binari del soffitto a terra.

Processo di produzione

Caricamento della bobina → Uncoing → Taglio e saldatura → Accumulatore a spirale orizzontale → Formazione, saldatura HF, debuster, raffreddamento, dimensionamento, raddrizzamento → segatura da taglio → imballaggio →

Componenti principali

Doppio cono idraulico non coiler

Diametro esterno della bobina: φ1600-2000mm
Diametro interno della bobina: φ508-610mm
Larghezza della striscia: 160-400mm
Spessore della striscia: 1,5-4,5 mm
Peso della striscia: max 7.0t
Tipo di espansione: espansione idraulica, struttura a blocchi scorrevoli
Break: Pneumatic Drive, 2 PCs Disc Break

Testa dritta e macchina di livellamento del pizzico

Potenza del motore della testa dritta: AC1.5KW
Pressione di elaborazione: 7MPA
Unità di livellamento con pizzico di 2 rotoli e 5 livelli di rotolo
Diametro del rotolo di pizzico: ф180mm
Diametro del rotolo di livellamento: ф120mm

Taglio automatico e saldatore

Larghezza di taglio: 160-400mm
Spessore di saldatura: 1,5-4,5 mm
Tipo di taglio: taglio idraulico
Welding Way: Welder Co2Tig
Materiale lama: H13

Mulino di formazione e dimensionamento

Velocità di formazione: 75x45--80m/min; 100x100--60m/min
Motore principale: DC 160KW+160KW

Sega fredda

Diametro del tubo rotondo: φ40-130mm, spessore: 1,2-5,0 mm
Motore di guida: 22kW (15 servo Yaskava)
Motore di alimentazione: 5,5 kW 4.4 Servo Yaskava
Motore di taglio della lama: 22kW 18,5Servo
Velocità massima: 60 m/min
