La linea di produzione di tubi saldati ad alta frequenza HG127 è progettata per la produzione di tubi rotondi saldati di diametro F40?? 127 mm e 1,5 ̊4.5 mm di spessore della parete e tubi quadrati da 40×40--100×100 mm con spessore da 1.5-4.5 mm e tubi deformati delle dimensioni corrispondenti.

• Parametri e specifiche principali:

• Materiale Specificità:

Conformi alla norma YB189-64

Materiale: acciaio a basso tenore di carbonio e acciaio a basso tenore di leghe

Proprietà meccaniche: σb≤520Mpa,σs≤365Mpa

larghezza della striscia: 160 ∼ 400 mm

spessore della striscia:1.5 ∙ 4.5 mm

径Diametro interno delle bobine:φ508φ610mm

Diametro esterno delle bobine:φ1500φ2000mm

Peso della bobina: ≤ 10,0 T

• Specifica dei tubi saldatori

• Diametro del tubo rotondo: φ40 φ127 mm

Dimensione del tubo quadrato: 40×40-100×100 mm

• Spessore del tubo rotondo:1.5 ∙ 4.5 mm

Spessore del tubo quadrato:1.5- 4.5 mm

• Lunghezza del tubo di finitura: 4 ‰ 12 m
• Precisione di taglio: ± 1,5 mm

• Velocità di formazione:75X45 80m/min;100X100 60m/min
• Fornitura di energia elettrica, acqua e aria

• Il laboratorio richiede:

6 metri di larghezza, 100 metri di lunghezza, almeno 5 metri di altezza dai binari del soffitto al suolo.

• Processo di produzione:

Caricamento → Scarico → Taglio e saldatura → Accumulatore a spirale orizzontale → Formaggio, saldatura HF, deburring, raffreddamento, dimensionamento, raddrizzamento → sega da taglio → imballaggio → deposito

• Parametri principali di ciascuna unità.

• doppio cono idraulicoDiscolatore

Il discolatore ha una struttura a cono unico e contiene due parti principali: il corpo principale e la base fissa.contrazione e frenata dei mandrini.espansione idraulica e guida pneumatica

• con una lunghezza massima non superiore a 50 mm

Questa unità è utilizzata principalmente per condurre la nuova testa di alimentazione in acciaio della bobina verso l'unità di appiattamento e l'unità di sdraio per portare la bobina nel luogo di lavoro.

Potenza del motore a testa retta: AC1.5KW

pressione di lavorazione:7Mpa

L'unità di livellamento con 2 pizzichi a rotoli e 5 livellamenti a rotoli.

diametro del rotolo di pizzico:Ф180mm

diametro del rullo di livellamento:Ф120mm

motore di pizzico e livellamento:15kw

• per la lavorazione di macchine per il trattamento di rifiuti

Coioioi e saldatoriviene utilizzato per tagliare le estremità irregolari delle strisce e poi collegare le strisce con saldatura.

•  accumulatore orizzontale

Questa unità è principalmente inclusa nel dispositivo di stampa e trasporto, nell'assemblaggio dell'accumulatore, nell'unità di trasporto, nell'unità di controllo elettrico.

Dispositivo di alimentazione

Si tratta principalmente di includere telaio, motore elettrico, unità di frenatura, asse di potenza di trasferimento della direzione di circolazione della velocità di riduzione, rotolo di pressione e trasporto, sistema di aria a pressione del rotolo di guida, unità di velocità ispezionata;può fornire la striscia di acciaio per l'accumulatore e il tempo medio che trasferirà le informazioni di velocità di carico per il sistema di controllo elettrico, quando richiediamo di fermare il trasporto del materiale a questa unità, si fermerà il rotolamento al motore elettrico e premere & trasportare materiale rotolare dalla pausa,e anche potrebbe regolare la velocità per trasportare motore elettrico e l'unità portano velocità materiale.

Accumulator frame assembly: include il motore elettrico, il telaio, il rotolo a cerchio interno, il rotolo a cerchio esterno e il rotolo a pressione.Può essere utilizzato per immagazzinare il materiale in striscia di acciaio dall'unità di stampa e di trasporto e potrebbe essere estratto dal rotolo di materiale di invio centrale.

Dispositivo per il materiale di partenza: includere telaio, rullo di guida, rullo di guida da posizione alta o bassa.Può trasportare la striscia di acciaio per modellare il sistema e inviare le informazioni di velocità del materiale da trasportare al dispositivo di controllo elettrico.

parametri tecnici

stile di lavoro: cerchio fisso

diametro:5.0M

Vantaggio: magazzinamento di più materiale, non colpisce la superficie di striscio dell'acciaio

spessore della bobina di acciaio:10,5-4,5 mm;

larghezza:160-400 mm

velocità di marcia del materiale trasportatore:Vmax=120m/min

Potenza del motore elettrico diretto della pressa e del portatore: 30 kW

il motore elettrico del telaio dell'accumulatore: 55 kW

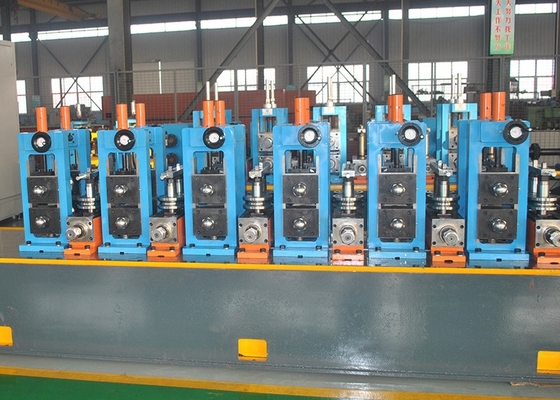

• Fabbricazione e dimensionamento

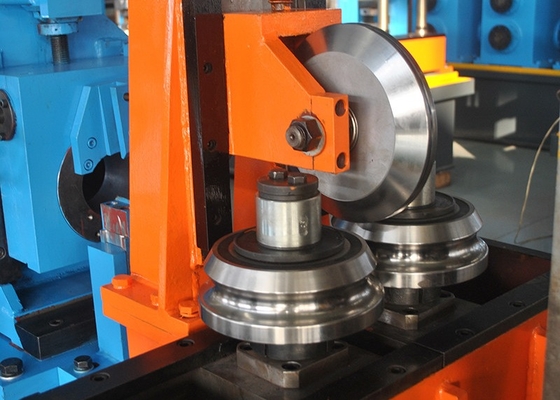

Il molino di formazione e dimensionamento adotta il principio di formazione del tipo rulli e la saldatura ad induzione ad alta frequenza.La striscia viene alimentata nella macchina di plasmatura dal dispositivo di alimentazione nel mulino e il rullo di plasmatura ruotano continuamente e premere la striscia nella forma richiestaA causa della pelle e dell'effetto connesso, la corrente ad alta frequenza si concentra sul giunto di saldatura che viene riscaldato rapidamente e raggiunge la temperatura di saldatura.

velocità di formazione:75X45 80m/min;100X100 60m/min

diametro del tubo rotondo di finitura: 40 - 127 mm

spessore finale del tubo rotondo:10,5-4,5 mm

dimensione del tubo quadrato di finitura: 40*40-100*100 mm

spessore del tubo di finitura quadrato:10,5-4,5 mm

motore principale: DC 160KW+160KW

• seghe a freddo

utilizzato per tagliare con precisione il tubo in lunghezza automaticamente, a condizione che il tubo venga continuamente consegnato dal mulino ad alta velocità.

Diametro rotondo del tubo:Φ40-130 mm,spessore:1.2-5.0 mm, Q235 O inferiore al grado.

Motore motore22KW(15 SERVO(YASKAVA)

Motore di alimentazione:5.5KW 4.4 SERVO(YASKAVA)

Motore di taglio della lama:22KW18.5 servo(fabbricato in Cina)

Tipo di alimentazione:alimentazione servo multi-sezione,

velocità massima 60 m/min

strumento di pinza: gruppo 3".

Potenza stretta:idraulica

Catena di trascinamento:acciaio

sciaccola:Acciaio o lega di alta velocità,Dia550 mm;

modello di riduttore di taglio:150

lunghezza del rack:4.5 metri

demenza:5600*1800*1400 mm

•  Tabella di transito

Dopo aver tagliato, il tubo di finitura che corre sul tavolo di trasporto, poi usare l'unità automatica per trasformarlo in scrivania di impilazione
