mulino per tubi saldati ad alta frequenza

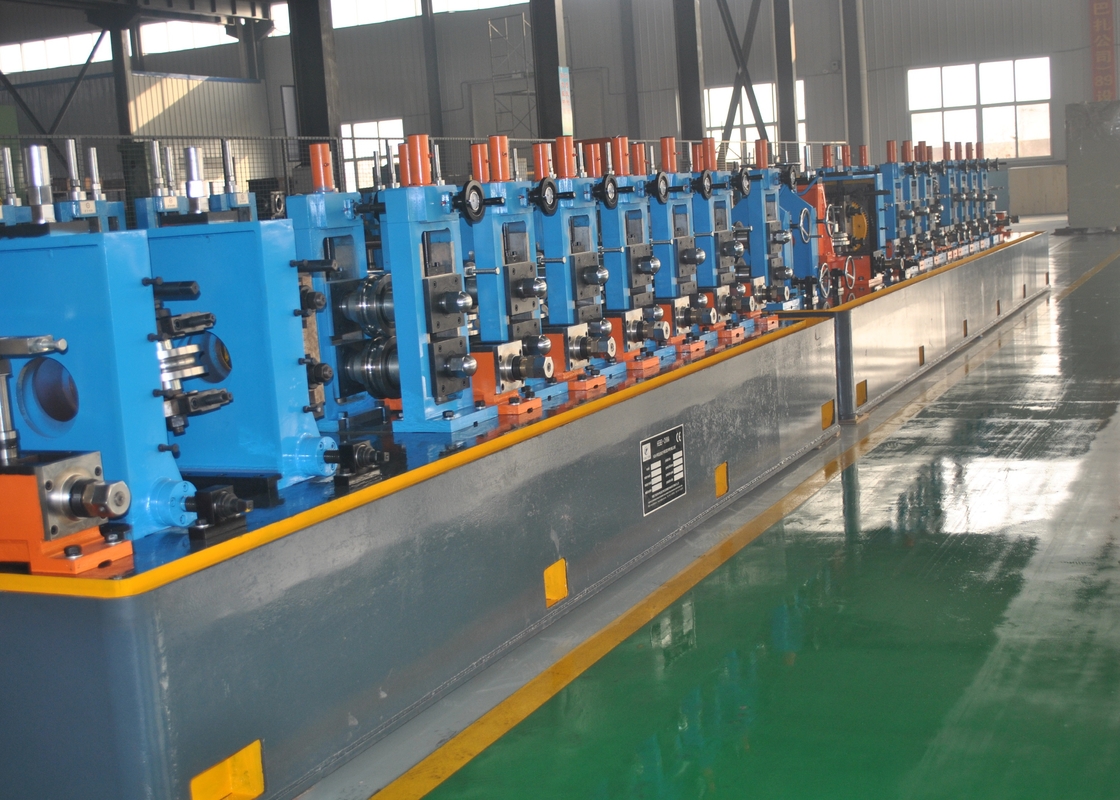

Impianto per tubi saldati ad alta frequenza HG63x3.0mm per tubi in acciaio

Name: Impianto per tubi saldati ad alta frequenza HG63x3.0mm per tubi in acciaio
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG63
Price: 50,000.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Hebei
Marca:	TengTian
Certificazione:	CE, ISO9001, BV
Numero di modello:	HG63

Informazioni dettagliate

Luogo di origine:

Hebei

Marca:

TengTian

Certificazione:

CE, ISO9001, BV

Numero di modello:

HG63

Nome del prodotto:

Saldato ad alta frequenza per tubi HG63x3.0mm Saldato per tubi

Spessore della bobina:

1.5-3mm

Larghezza della bobina:

80-200 mm

Diametro interno:

φ550 φ610 mm

diametro esterno:

φ1000 φ1800 mm

Velocità:

Max 90m/min

Garanzia:

Un anno

Materiale:

HRC a basso tenore di carbonio

Keywords:

High Frequency Welded Pipe Mill

Evidenziare:

High Light

Evidenziare:

macchina saldata 63mm del laminatoio per tubi

macchina saldata elettrica diritta del laminatoio per tubi

mulino di tubo saldato ad alta frequenza di 3.0mm

Informazioni di trading

Quantità di ordine minimo:

1 insieme

Prezzo:

$100000 to $1 million

Imballaggi particolari:

Imballaggio impermeabile e in condizione di navigare dell'esportazione.

Tempi di consegna:

60 giorni del lavoro

Termini di pagamento:

L/C,T/T

Capacità di alimentazione:

50 insiemi/anno

Descrizione del prodotto

Mulino a tubi saldati ad alta frequenza HG63X3,0 mm

Specifiche del prodotto

Attributo	Valore
Spessore della bobina	1,5-3 mm
Larghezza della bobina	80-200 mm
Diametro interno	φ550 ～ φ610mm
Diametro esterno	φ1000 ～ φ1800mm
Velocità massima	90 m/min
Garanzia	Un anno
Materiale	HRC a basso contenuto di carbonio

Panoramica del prodotto

La linea di produzione di tubi saldati dritti ad alta frequenza HG63X3 produce tubi in acciaio saldati di φ25mm -φ63mm con spessore della parete da 1,5 mm-3,0 mm, in grado di produrre tubi profilati 20x20-50x50mm. Incorporando la tecnologia avanzata di tubi nazionali e internazionali, questa linea di produzione innovativa offre soluzioni sia economiche che pratiche.

Specifiche tecniche

Specifiche del tubo rotondo	φ25 -φ63mm, spessore: 1,5-3,0 mm
Specifiche a tubo quadrati	20x20-50x50mm, spessore: 1,5-3,0 mm
Larghezza in acciaio a strisce	80mm-200mm
Striscia lo spessore dell'acciaio	1,5 mm-3,0 mm
Capacità installata elettrica	Circa 400kW
Velocità di formazione	Max. 90 m/min
Dimensione della linea di produzione	Ca. 60x6m

Flusso tecnico della linea di produzione

Scorri verso l'alto
Uncoil
Tagliare la testa, coda
Saldatura del sedere della coda per la testa in acciaio
Accumulatore a spirale
Formazione
Saldatura a induzione ad alta frequenza
Rimozione della bara esterna
Dimensionamento
Taglio
Controllo e raccolta
Pesatura
Marcatura
Accesso al magazzino

Componenti chiave

Uncoiler idraulico a doppio cono:È caratterizzata da un serraggio idraulico a doppio cono con funzione cilindro mobile a cono. Diametro interno: φ550-610mm, diametro esterno: φ max = 1800mm.

Shear & Welder:Paralleli taglia le code a strisce e le salgono insieme. GUARDA DI STRUTTO: 80 mm-200 mm, spessore: 1,5 mm-3.0 mm.

Accumulatore a spirale:Fornisce una striscia di acciaio continua all'unità di formazione. Lunghezza di archiviazione: 400-1000 mm, diametro: 4,2 m.

Mulino e dimensionamento:7 stand di rulli orizzontali, 9 stand di rollio verticali. Motori DC principali: 75kW ciascuno per la formazione e il dimensionamento delle sezioni.

Welder ad alta frequenza 200kW:Tipo fresco d'acqua a acqua, modello all-in-one, tipo parallelo.

Dettagli della struttura dell'attrezzatura

Set di alimentazione:Controlla i limiti superiori e inferiori in acciaio per funzionamento regolare
Cinque livelli passivi:Livelli Striscia in acciaio con struttura a 3 rulli superiore 2/inferiore
Supporto rotolo orizzontale:Componente chiave per la formazione di billette con tubo con alberi φ65mm
Supporto per rotolo verticale:Regolazione a vite singola con alberi φ40mm
Stand Guida alla cucitura della saldatura:Controlla l'angolo di apertura e la direzione della saldatura (regolazione ± 20 °)
STUMEZIONE ROLL STAND:Estrulse la billetta del tubo con alberi φ45mm
Rimuovere il dispositivo Burr esterno:Sistema a doppio taglio per raschiatura della cucitura saldatura
Raffreddamento ad acqua:Unisci la cosparsa e il bagno d'acqua per un preciso raddrizzamento
Dispositivo di raddrizzamento approssimativo:Due set di raddrizzamento a quattro roller con metodo a tre punti

Sistema di trasmissione

Assemblaggio dell'asse cardan:Collega il cambio ai supporti per rulli orizzontali con la funzione di salvaguardia di sovraccarico.

CAMPOBILE DI RIDUZIONE:Riduttore di ingranaggi ad arco a vite secondarie con materiale per ingranaggio smusso da 20 crmnti per durata.
