Saldato ad alta frequenza per tubi HG63x3.0mm Saldato per tubi

Io.Riassunto

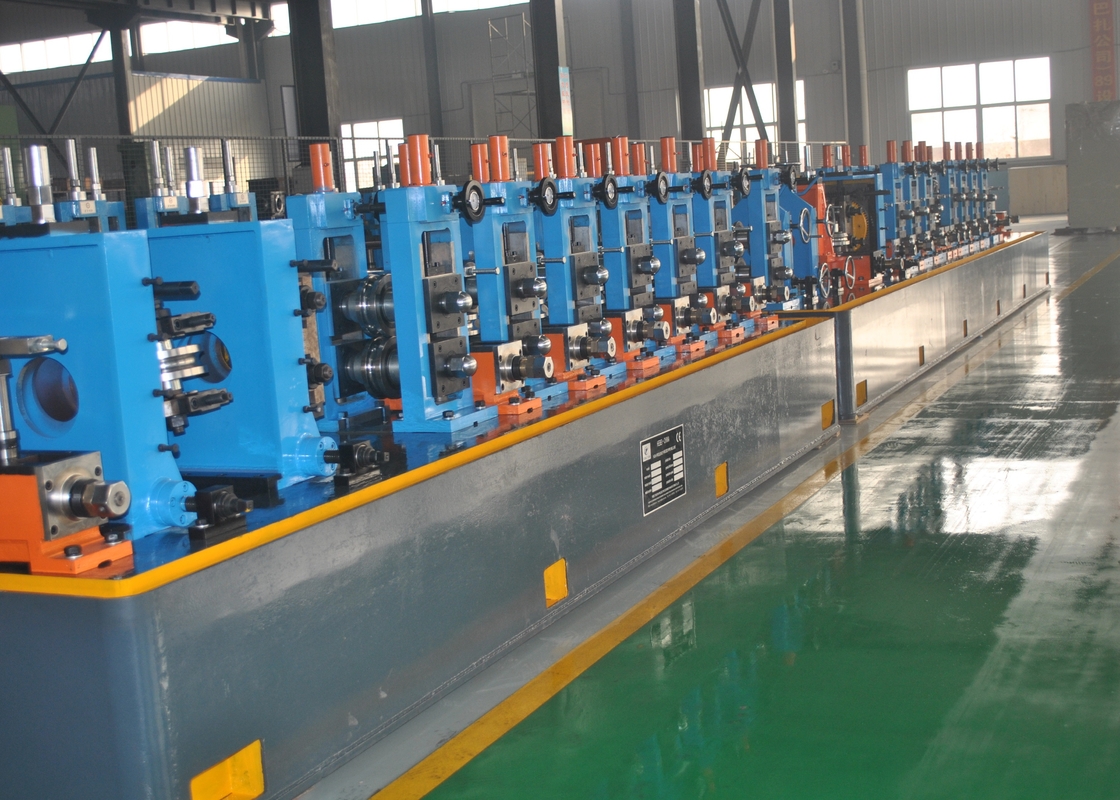

HG63x3 linea di produzione ad alta frequenza tubo saldato dritto è utilizzato per la produzione di tubi di acciaio saldato di Φ25mm-Φ63mm con 1,5mm-3.0mm di spessore della parete, può produrre tubo profilato 20X20-50X50mm,spessore 1Dopo aver assorbito le tecnologie avanzate di produzione di tubi sia dall'estero che dal nostro paese,la nostra linea di produzione innovativa progettata e ogni singola unità della linea di produzione non è solo economica ma anche pratica.

II.Di base Condizioni:

2.1tubi di acciaio Specificità

2.2Striscia acciaio

2.2.1 Larghezza della striscia di acciaio: 80 mm-200 mm Spessore della striscia di acciaio: 1,5 mm-3,0 mm

2.2.2 Acciaio a basso tenore di carbonio e acciaio a basso tenore di lega: δb≤500Mpa σs≤235MPa

2.2.3 bobina di strisce d'acciaio: diametro interno: Φ550-610 mm (l'acquirente conferma infine)

2.2.4 Diametro esterno: 1000 mm-1800 mm (l'acquirente conferma infine)

2.2.5 Peso delle strisce d'acciaio: massimo 3,5 T

2.3 Capacità elettrica installata: circa 400 kW Fornitura di energia: 380 V, 50 Hz (secondo il locale)

2.4 Velocità di formazione: massimo 90 m/min

P.S.: il diametro massimo e lo spessore massimo non corrispondono alla velocità massima

2.5 Dimensione dell'intera linea: circa 60x6m

III.Il flusso tecnico della produzione linea

Scorrere verso l'alto → Sgomberare → Testa di taglio, coda → Strizza Saldatura a testa-coda in acciaio → Accumulatore a spirale

→ Formaggio → Saldatura ad induzione ad alta frequenza → Rimozione della foratura esterna → Dimensione → Taglio

→ Controllo e raccolta → Pesatura → Marcatura → Accesso al magazzino

IV.Composizione delle attrezzature e parametri principali di un singolo unità:

• Doppia idraulica-Cone. Discolatore

Questa apparecchiatura è dotata di una pinza idraulica a doppio cono.Poi premere rullo dell' apertura di fine si muove verso il basso per stringere la bobina di acciaioQuando la testa della bobina di acciaio ruota verso la bobina, la testa della bobina viene spalata e appiattita.

Diametro interno dell'acciaio a strisce: Φ 550-610 mm

Diametro esterno della striscia di acciaio:Φ max=1800mm Larghezza della striscia di acciaio: 80mm-200mm

Spessore dell'acciaio a strisce: 1,5 mm-3,0 mm

Peso massimo dell'acciaio a strisce: 3,5 T

2.Sciacquare Saldatore

Funzione:

Viene utilizzato per tagliare in parallelo la coda della striscia di acciaio, che è appena entrata nell'accumulatore, e la testa della striscia che esce dal discolatore, e poi saldarle insieme.

Struttura:

Tassatura idraulica e saldatura manuale Larghezza della striscia in acciaio: 80mm-200mm Spessore della striscia in acciaio: 1,5mm-3,0mm Modalità di centrificazione: manuale

L'accumulatore a spirale viene utilizzato per ricevere la striscia di acciaio in modo discontinuo dal discoiler e allo stesso tempo fornire la striscia di acciaio all'unità di formazione in modo continuo.La capacità di riserva può essere controllata da parallelo a spiraleLa differenza di circonferenza del parallelo esterno e interno moltiplicata per il numero di paralleli è la capacità di riserva.Ci sono guida rotolo supporto stand e area di torsione davanti all'accumulatore a spiraleLa striscia di acciaio verrà girata da orizzontale a verticale.i rotoli di ritiro del veicolo possono modificare la striscia di acciaio dallo stato orizzontale allo stato verticaleIl rullo di ritiro del veicolo è azionato da una macchina elettrica, che e l'unità di azionamento dell'accumulatore è controllata da un tavolo di comando.

Larghezza dell'acciaio: 80 mm-200 mm

Spessore dell'acciaio a strisce: 1,5 mm-3,0 mm

Lunghezza di conservazione: 400-1000 mm

Velocità massima di uscita: uguale alla velocità dell'intera linea.

Stile di lavoro: ingresso esterno ed uscita interna

Diametro:4.2m

4.Fabbricazione e dimensionamento

Formazione Sezione:

Sostanze orizzontali: 7 Sostanze verticali: 9

Sezione di saldatura:

Sostanza di rullo guida; Sostanza di rullo di spremitura; Sostanza di raschiatura della saldatura; Sostanza di rottura; raffreddamento ad acqua

Sezione dimensioni:

Sostanze orizzontali: 5 Sostanze verticali: 5

Turchi Capo:2 set (4 tipi di rotoli)

Motore DC principale:Sezione di formazione: 75 kW 1 set;

Sezione di dimensionamento: 75 kW 1 set

Principale Reduttore:2 set

Struttura e prestazioni principali delle apparecchiature

Set di alimentazione

Principalmente al limite superiore e inferiore della striscia d'acciaio, facile per la striscia fuori dal circuito senza intoppi nella macchina di formazione, impedire la striscia bobbing su e giù.

È costituito da un paio di rulli e da un supporto sinistro e destro, il materiale del rullo è Gr15, processo di raffreddamento ad alta frequenza.Durezza di raffreddamento HRC58-62,il supporto sinistro e destro è la struttura di saldatura della piastra di acciaio

Macchina di livellamento passivo a cinque rotoli

Principalmente per livellare la striscia di acciaio, per la striscia nella macchina senza intoppi, prevenire la striscia bobbing su e giù

Utilizzando la struttura di tipo a cinque rulli superiore 2 inferiore 3, i due rulli sopra riportati possono regolare da soli, rispettivamente per controllare il vuoto del rulli superiore e inferiore, garantire l'effetto di livellamento,il materiale del rotolo di livellamento è Gr15, tenuta ad alta frequenza, durezza di tenuta HRC58-62

Sosta orizzontale per rotoli

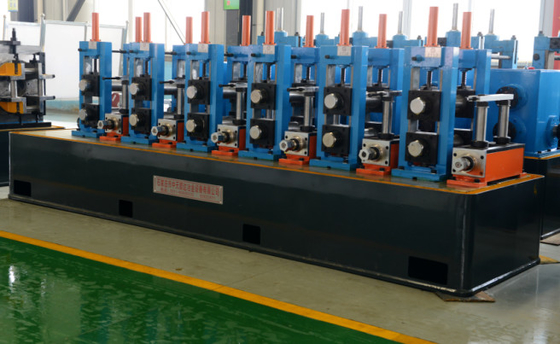

La struttura orizzontale del rullo è il componente chiave del molino di modellazione e dimensionamento, mediante la striscia nel billet del tubo e la garanzia della precisione delle dimensioni del tubo di acciaio è fatta da esso.Sosta orizzontale a rullo con struttura a portiere, cambio di rotolamento laterale

Diametro dell'albero di rotolamento orizzontale è Φ65 mm; materiale è 40Cr; spegnimento ad alta frequenza.

Verticale roll stand è il componente chiave del molino di modellazione e dimensionamento, principale aiuto deformazione del rullo orizzontale, prevenire il rimbalzo della striscia, assorbire parte del bordo dell'attesa di allungamento

Il supporto verticale adotta un'operazione di regolazione a vite singola, sul cambio di rotoli

Il diametro dell'albero di rotolamento è di 40 mm, il materiale è 40Cr, spegnimento ad alta frequenza.

Trattamento di condizionamento dopo tornitura grezza, e quindi per completare la tornitura, dopo la finitura della tornitura spegnimento ad alta frequenza, durezza di spegnimento HRC45-55, macinatura dopo spegnimento ad alta frequenza,la rugosità superficiale è inferiore a 0.8, il grado coassiale è inferiore a 0.02, il flusso del viso è inferiore a 0.02

Sosta guida per cuciture

Saldatura Suta Guida Stand è principalmente controllare le dimensioni dell'angolo di apertura e la direzione della saldatura, la saldatura con precisione nel rullo di estrusione, per garantire la qualità della saldatura,il telaio del rullo guida può essere più o meno 20 gradi lungo l'asse di rotazione del tubo, regolare su e giù, e intorno.

Sostituzione per il rullo di spremitura

Squeeze Roll Stand è principalmente per l'estrazione di bicchieri di tubi di riscaldamento ad alta frequenza in tubi saldati, è una parte importante della garanzia di qualità della saldatura,la struttura del telaio del rullo di estrusione è la stessa del rullo verticale

Squeeze Roll Shaft Dia. è Ф45mm; materiale è 40Cr; spegnimento ad alta frequenza.

Trattamento di condizionamento dopo tornitura grezza, e poi finitura del tornitura, dopo finitura del tornitura, trattamento di spegnimento ad alta frequenza, macinazione dopo spegnimento ad alta frequenza

Rimuovere il dispositivo di burr esterno

Si utilizza per raschiare la cucitura della saldatura e rimuovere le forforazioni esterne. È composto da due tagliatori per l'uso alternato.I raschietti possono essere regolati e hanno la funzione di sollevamento rapido da camSotto il riparo del coltello ci sono due rulli di supporto, per sopportare il sovrafflusso del raschiamento.

raffreddamento ad acqua

Si utilizza per raffreddare l'area di saldatura per garantire che il tubo di acciaio sia raddrizzato con precisione.

Dispositivo di raddrizzamento grezzo

Un altro nome è Turks testa e dichiarato all'ultima parte di dimensione mulino, viene utilizzato per strappare dritto tubo grossolanamente.È costituito da due serie di raddrizzatore a quattro rulli e la testa può ruotare e regolare a destra e a sinistraUtilizza un tubo di acciaio a tre punti.
