mulino per tubi saldati ad alta frequenza

Fabbricazione di tubi saldati ad alta frequenza da 50 mm per tubi in acciaio a basso tenore di carbonio

Name: Fabbricazione di tubi saldati ad alta frequenza da 50 mm per tubi in acciaio a basso tenore di carbonio
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG50
Price: 50,000.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Hebei
Marca:	Tengtian
Certificazione:	CE, ISO9001, BV
Numero di modello:	HG50

Informazioni dettagliate

Luogo di origine:

Hebei

Marca:

Tengtian

Certificazione:

CE, ISO9001, BV

Numero di modello:

HG50

Product name:

High Frequency Welded Pipe Mill 50mm High Frequency Welded Pipe Mill Low Carbon Steel Machine For Making Tube

Tensile strength of raw material:

σb≤500 Mpa

Thickness:

1.7mm etc.

Max. Production Speed:

20～80m/min

Fixed Cutting length:

6m, 7m, 8m......12m

pipe size range:

φ12.7-50mm

Warranty:

One year

Welding Type:

High Frequency Welding

Keywords:

High Frequency Welded Pipe Mill

Evidenziare:

High Light

Evidenziare:

Fabbricazione di tubi a 50 mm HF

Fabbricazione di tubi di acciaio a basso tenore di carbonio

Fabbricazione di tubi ad alta frequenza da 50 mm

Informazioni di trading

Quantità di ordine minimo:

1 insieme

Prezzo:

$100000 to $1 million

Imballaggi particolari:

Imballaggio impermeabile e in condizione di navigare dell'esportazione.

Tempi di consegna:

60 giorni del lavoro

Termini di pagamento:

L/C,T/T

Capacità di alimentazione:

50 insiemi/anno

Descrizione del prodotto

Macchina per tubi in acciaio a basso tenore di carbonio da 50 mm HF

Specifiche del prodotto

Nome del prodotto	Tubo saldato ad alta frequenza da 50 mm
Resistenza alla trazione	σb≤500 Mpa
Intervallo di spessore	1,7 mm ecc.
Velocità di produzione	20-80 m/min
Lunghezza di taglio	6m, 7m, 8m...12m
Gamma di dimensioni dei tubi	φ12,7-50mm
Garanzia	Un anno
Tipo di saldatura	Saldatura ad alta frequenza

Panoramica della macchina

Questo laminatoio per tubi saldati ad alta frequenza è progettato per produrre tubi in acciaio di precisione, inclusi profili rotondi, quadrati e rettangolari per applicazioni industriali. Il sistema è dotato di un design avanzato del passaggio dei rulli per una qualità superiore e precisione dimensionale.

Caratteristiche principali

Produce tubi rotondi, quadrati e rettangolari
Formazione e dimensionamento ad alta precisione
Tecnologia avanzata di saldatura ad alta frequenza
Costruzione robusta per la durata industriale
Velocità di produzione efficienti fino a 80 m/min

Specifiche tecniche

Specifiche dei materiali

Standard	SPHC, SPHT-2, SS 400, SS440, SS490
Materiale	Acciaio a basso tenore di carbonio e acciaio strutturale a bassa lega
Proprietà meccaniche	σb≤520Mpa, σs≤365MPa
Larghezza della striscia	39-160mm
Spessore della striscia	0,5-2,5 mm

Specifiche dei tubi

Diametro del tubo	Tubo rotondo: φ12,7-50mm
Spessore	0,5-2,5 mm
Lunghezza	6 m standard (lunghezze personalizzate disponibili)
Precisione di taglio	0-6mm
Velocità di formatura	Max 80 m/min

Componenti del sistema

1. Svolgitore

Mandrini a doppia espansione e a sbalzo
Sistema pneumatico per espansione, contrazione e frenatura
Meccanismo a quattro barre per il movimento radiale
OD bobina: Φ1300-1760mm
ID bobina: Φ508mm
Peso massimo della striscia: 5,0 T

2. Taglierina e saldatrice

Taglio idraulico con capacità di saldatura manuale per l'unione delle estremità della striscia. Dispone di centraggio manuale per larghezze di striscia di 39-160 mm e spessori di 0,5-2,5 mm.

3. Accumulatore a spirale

Velocità massima di lavoro: 240 m/min
Capacità di stoccaggio: 3,5 m²
Motore pressa e trasporto: CA 11KW
Motore telaio accumulatore: CA 15KW

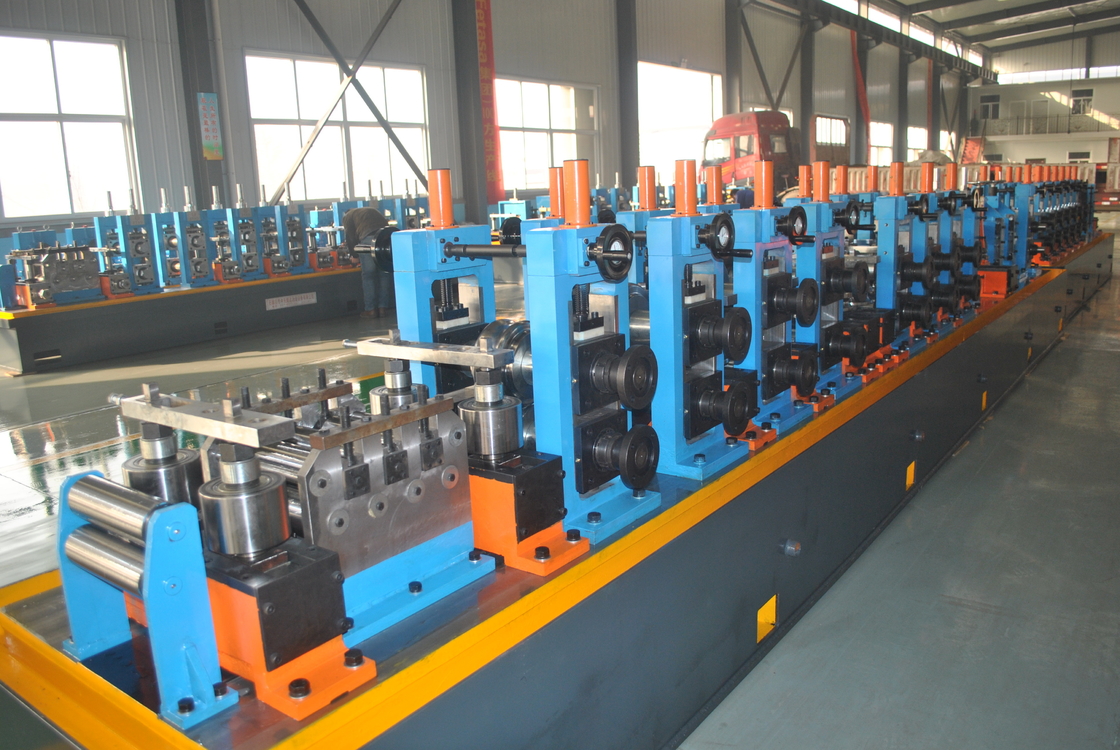

4. Macchina per formatura e dimensionamento

OD tubo di formatura	φ12,7-50mm
Velocità di formatura	30-80 m/min
Stazioni di formatura (orizzontali)	7
Stazioni di formatura (verticali)	9
Motore principale	132kw

5. Sega a freddo

Precisione di taglio: ±3mm
Velocità massima: 80 m/min
Motore di azionamento: servomotore da 15kw (Yaskawa Japan)
Motore di taglio: motore a frequenza variabile da 11KW

6. Tavolo di scarico

Dispone di movimento automatico del tubo con motore da 3KW e convertitore di frequenza per il controllo della velocità. Include una semplice macchina imballatrice con allineamento ad azionamento pneumatico.

7. Saldatrice ad alta frequenza da 200KW

Potenza nominale in uscita	200kW
Frequenza di uscita	350-420kHz
Sistema di raffreddamento	Raffreddamento ad aria-acqua (flusso di 25 m³)
Tensione di ingresso	Trifase 380V/50Hz

Requisiti dell'impianto

Officina: 60x6m, H＞5m (con gru)
Potenza: ca. 450KW 380V/50Hz/3 fasi
Acqua di raffreddamento: flusso 20-30 T/h, volume vasca 30 m³
Aria compressa: flusso 5 m³/min, pressione 5-7 kg/cm²
