50 mm Low Carbon Steel Tube Mill Machine per la fabbricazione di tubi
I.Introduzione generale della macchina
段落
Introduzione generale alla macchina1Introduzione generale alla macchina2Introduzione generale della macchina3Introduzione generale alla macchina4Introduzione generale alla macchina5
之关机, è un acquirente molto ricco, i suoi prodotti possono essere prodotti: tubi circolari, tubi quadrati, tubi rettangolari, questi prodotti sono molto utilizzati nell'industria, noi siamo produttori molto specializzati
关机,重要卖点是1: 2: 3:
列阵
- Introduzione generale alla macchina1
- Introduzione generale alla macchina2
- Introduzione generale della macchina3
- Introduzione generale alla macchina4
- Introduzione generale alla macchina5
表格:1
| 1 |
4677 |
| 2 |
88 000 |
| 3 |
678900000 |
| (1)Materiale Specificità: |
| Norme |
SPHC,SPHT-2,SS 400,SS440,SS490 |
| Materiale |
Acciaio a basso tenore di carbonio e acciaio per costruzioni a basse leghe |
| Proprietà meccaniche |
σb≤520Mpa,σs≤365Mpa |
| Larghezza della striscia |
39-160 mm |
| Spessore della striscia: |
0.5-2.5 mm |
| Diametro interno delle bobine |
Φ508 mm |
| Diametro esterno delle bobine |
Φ1300 φ1760 mm |
| Peso della bobina |
≤ 5T |
| (2)Specificità del tubo |
| Diametro del tubo |
tubo rotondo:φ12,7-50 mm
Spessore:0.5-2.5 mm
|
| Distanze |
6 metri |
| Precisione di taglio dei tubi |
0-6 mm |
| Velocità di formazione |
Max 80m/min (dimensioni e spessore massimi non possono raggiungere la velocità massima) |
| (3)L'acquirente deve fornire da sé |
| Negozio di lavoro |
60x6m, H>5m ((griglia a terra) |
| Potenza |
Circa 450 kW 380V/50Hz/3 fasi |
| Circolazione Acqua di raffreddamento ((intero sistema) |
Flusso:20T/h 30 T/h
Volume della piscina: 30 m3
|
|
Aria compressa
(intero sistema)
|
Flusso: 5 m3/min
Pressione: 5-7 kg/cm2
|
| Cavo |
Tutti i cavi fuori dalla mia macchina, li compri dopo aver riparato la macchina. |
IIParametri e specifiche principali:
È progettato per la produzione di tubi di acciaio saldati, compresi i tubi rotondi, quadrati e deformati.
La linea di produzione, che adotta un progetto di passaggio a rotoli, può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio ad alta precisione.
III. Parametri e specifiche di ciascuna macchina:
(1) Scattolatore
|
Doppiaper la costruzione di macchine per il trasporto di veicoli
|
1.doppiomandrelli di espansione e a sbalzo.
2. contiene due parti principali: il corpo principale e la base fissa.
3Equipaggiato con sistema pneumatico per soddisfare le esigenze di espansione, contrazione e frenata dei mandrini.
4Il mandrello è costituito da collegamenti a quattro barre che possono muoversi radicalmente allo stesso tempo.
5I collegamenti a quattro barre in due gruppi sono montati su due assi rispettivamente.
|
| OD della bobina |
Φ1300-1760 mm |
| ID della bobina |
Φ508 mm |
| Larghezza della striscia |
39-160 mm |
| Spessore della striscia |
0.5-2.5 mm |
| Peso della striscia |
Max5.0T |
| Tipo di espansione |
idraulica |
| Interruzione |
Guida pneumatica |
| Rotare |
manuale |
|
(2)Trascinatore e saldatore
Funzione:
Viene utilizzato per tagliare in parallelo la coda della striscia di acciaio, che è appena entrata nell'accumulatore, e la testa della striscia che esce dal discolatore, e poi saldarle insieme.
Struttura:
Tassatura idraulica e saldatura manuale Larghezza della striscia in acciaio: 39 mm-160 mm Spessore della striscia in acciaio: 0,5-2,5 mm Modalità di centrificazione: manuale
(3) Accumulatore a spirale
|
|
- Questa unità è principalmente inclusa nel dispositivo di stampa e trasporto, nell'assemblaggio dell'accumulatore, nell'unità di trasporto, nell'unità di controllo elettrico.
- Si tratta principalmente di includere telaio, motore elettrico, unità di frenatura, asse di potenza di trasferimento della direzione di circolazione della velocità di riduzione, rotolo di pressione e trasporto, sistema di aria a pressione del rotolo di guida, unità di velocità ispezionata;può fornire la striscia di acciaio per l'accumulatore e il tempo medio che trasferirà le informazioni di velocità di carico per il sistema di controllo elettrico, quando richiediamo di fermare il trasporto del materiale a questa unità, si fermerà il rotolamento al motore elettrico e premere & trasportare materiale rotolare dalla pausa,e anche potrebbe regolare la velocità per trasportare motore elettrico e l'unità portano velocità materiale.
- Accumulator frame assembly: include il motore elettrico, il telaio, il rotolo a cerchio interno, il rotolo a cerchio esterno e il rotolo a pressione.Può essere utilizzato per immagazzinare il materiale in striscia di acciaio dall'unità di stampa e di trasporto e potrebbe essere estratto dal rotolo di materiale di invio centrale.
- Dispositivo per il materiale di partenza: includere telaio, rullo di guida, rullo di guida da posizione alta o bassa.Può trasportare la striscia di acciaio per modellare il sistema e inviare le informazioni di velocità del materiale da trasportare al dispositivo di controllo elettrico
|
| stile di lavoro: |
circolo di cambio |
velocità di movimento del materiale trasportato |
Vmax = 240m/min |
| vantaggio: |
Più materiale
Niente sciopero.
|
Forma di pizzico |
Pneumatico
6Mpa
|
| spessore della bobina in acciaio |
0.5-2.5 mm |
diametro |
4.2m |
| larghezza |
39-160 mm |
area di stoccaggio |
3.5 m2 |
| potenza del motore elettrico della pressa e del portatore |
AC 11 kW |
| il motore elettrico del telaio dell'accumulatore |
AC 15 kW |
|
(4)Macchina per la formazione e la misurazione
|
|

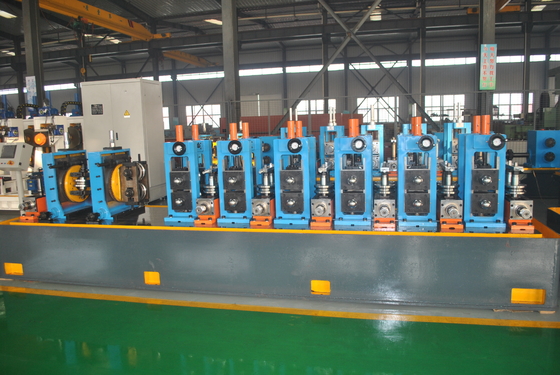

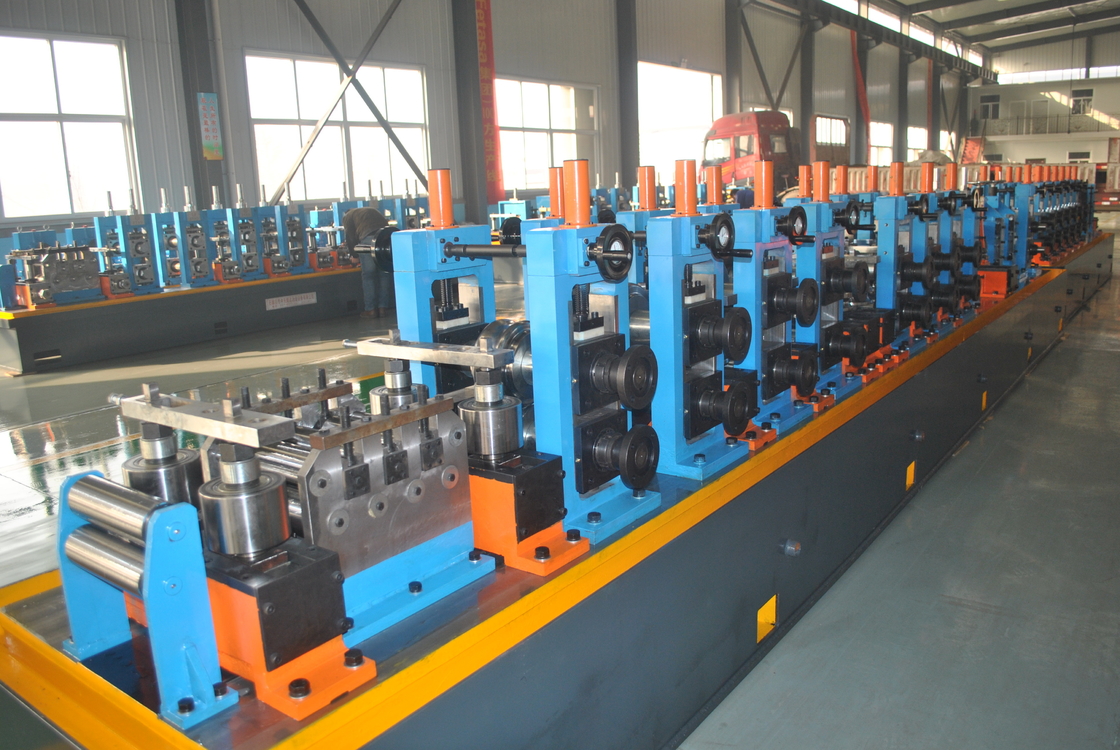

| Il molino di formazione e dimensionamento adotta il principio di formazione del tipo rulli e la saldatura ad induzione ad alta frequenza.La striscia viene alimentata nella macchina di plasmatura dal dispositivo di alimentazione nel mulino e il rullo di plasmatura ruotano continuamente e premere la striscia nella forma richiestaA causa della pelle e dell'effetto connesso, la corrente ad alta frequenza si concentra sul giunto di saldatura che viene riscaldato rapidamente e raggiunge la temperatura di saldatura.La cucitura del tubo è saldata sotto la pressione di rulli di spremituraIl tubo saldato finito con le dimensioni richieste può essere ottenuto dopo il raffreddamento, la misurazione e il raddrizzamento primario. |
| Formare il tubo di OD. |
tubo rotondo:φ12,7-50 mm
Spessore:0.5-2.5 mm
|
| Velocità di formazione |
30-80 m/min |
| Numero di supporti orizzontali |
7 |
| Numero di supporti per la formazione, verticale |
9 |
| Numero di supporti per la misurazione, orizzontali |
5 |
| Numero di supporti per la misurazione, verticale |
5 |
| Turks Head |
2 serie |
| Diametro dell'albero e materiale del supporto orizzontale |
Φ60 mm, materiale 40Cr |
| Diagramma dell'albero e materiale del supporto per il rotolamento verticale |
Φ35 mm, materiale 40Cr |
| Tagliatore da raschiatura |
2 set |
| Motore principale |
132 kW |
|
(5) sega a freddo
|
La sega a freddo usata per tagliare con precisione tutti i tipi di tubo a telaio automaticamente.questa unità ha il buon vantaggio di dimensioni precise, e il trasferimento di macchinari migliore vantaggio, quindi la capacità veloce e precisione di elaborazione,senza Burr è questo vantaggio unità.
|
| Dimensione del tubo quadrato |
φ12,7-50 mm |
| Materiale |
Q235. |
| Velocità |
Max. 80 m/min |
| Lunghezza di taglio |
7 metri |
| Precisione |
± 3 mm |
| Motore di trazione |
Servomotore da 15 kW (Yaskawa Giappone) |
| Motore di alimentazione |
4.4kw servomotore (Yaskawa Giappone) |
| Motore di taglio |
Motore a frequenza variabile da 11 kW. |
(6) Tabella di scarico
1.I tubi finiti corrono lungo il tavolo a rotoli e vengono automaticamente spostati sulla panchina.
2La semplice macchina di imballaggio contiene contenitore e apparecchiature di allineamento azionate pneumaticamente.
3. Motore della panchina a rullo: 3 kW
4. due direzioni tubo di carico in giù
5Con convertitore di frequenza per controllare la velocità di marcia.
(7)Rollino
(8)200 Kw saldatore ad alta frequenza tipo raffreddamento acqua-acqua
- Tutto in un unico modello
- Tipo di parallelo
1. tecnica Dati di snon inossidabilesTeelTutto in unointegratosaldatore
1.1Parametri di progettazione
(1) Potenza di uscita nominale: 200 kW
(2) Tensione nominale CC: UdN=235V
(3) Corrente nominale in CC: 1000A
(4) Frequenza di uscita: f=350-420 kHz
(5) Efficienza totale: η≈90%
(6) Forma di risonanza: risonanza composta
(7) Forma di uscita del serbatoio: senza uscita del trasformatore di saldatura.
(8) Coefficiente di ripple: 0,5%
(9) Modalità di saldatura: saldatura ad induzione
(10) Capacità di distribuzione di energia: 260 kVA
(11) Voltaggio di ingresso: sistema a filo trifase 380V/50Hz,3fase 4
(12) Corrente di ingresso nominale: I=379A
1.2 Sistema di raffreddamento dell'acqua molle (Aria- Sistema di raffreddamento ad acqua)
(1) Pressione dell'acqua di lavoro: 0,32Mpa
(2) Flusso d'acqua di raffreddamento: 25 m3
(3) Capacità di raffreddamento di riferimento: 60 kW
(4) Configurazione standard (mm): 2200×1250×2100
