Controllo PLC per tubi quadrati rotondi

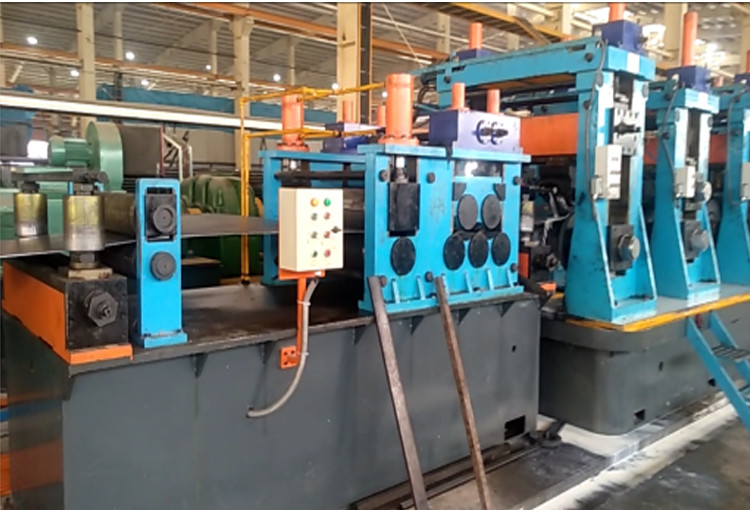

Questa macchina per tubi controllata da PLC produce tubi in acciaio saldati di alta qualità tra cui tubi rotondi, quadrati e deformati. Con il design del pass per il roll di precisione, offre un'eccellente qualità di lavorazione e una precisione di montaggio elevato.

La linea di produzione produce tubi quadrati (60x60-130x130mm) e tubi rotondi (φ80-165mm) con spessore che va da 3-8 mm. Incorporando un design innovativo e un controllo completo PC/computer, questa apparecchiatura rappresenta la principale tecnologia domestica con standard internazionali.

• Standard: Macchina internazionale per tubi standard
• Materiale: acciaio zincato
• Proprietà meccaniche: σb≤520MPa, σs≤365mpa
• Larghezza della striscia: 240-520mm
• Spessore della striscia: 3-8 mm
• Diametro interno delle bobine: φ508mm
• Diametro esterno delle bobine: φ1300 -φ2000mm
• Peso della bobina: ≤10t

• Diametro del tubo: tubo rotondo φ80-165mm, tubo quadrato 60x60-130x130mm
• Spessore: 3-8 mm
• Lunghezza: 6-12m
• Precisione del taglio del tubo: 0-6 mm
• Velocità di formazione: massimo 80 m/min per spessore 8 mm

• Workshop: 95x12m, H ＞ 5m (con gru)
• Potenza: ca. 850KW 380V/60Hz/3phasi
• Acqua di raffreddamento a circolazione: flusso 30+30 cbm, volume della piscina 40m³
• Aria compressa: flusso 5 m³/min, pressione 5-7 kg/cm²
• Cavi: tutti i cavi esterni da fornire dall'acquirente

Striscia acciaio su bobina → Unsoiler → End piazzatore → appiattire → saldatore a taglio → unità materiale di conservazione → formazione, saldatura, raffreddamento → dimensionamento del diametro del tubo → dimensionamento della lunghezza del tubo, taglio → ispezione →

Il nostro team tecnico fornisce servizi di installazione, messa in servizio e manutenzione in loco. Offriamo una formazione completa per il personale operativo e di manutenzione. La garanzia delle attrezzature copre 12 mesi dalla data di arrivo, compresa la riparazione gratuita o la sostituzione di problemi relativi alla qualità in condizioni operative normali.
