Fabbricazione di tubi di acciaio al carbonio saldati ad alta frequenza completamente automatica
Specificità principali
| Resistenza alla trazione della materia prima |
σb≤520 Mpa |
| Intervallo di dimensioni del tubo |
70x70-150x150 mm |
| Spessore |
20,0-10,0 mm |
| Max. Velocità di produzione |
20 ‰ 50 m/min |
| Sistema di controllo |
PLC |
| Lunghezza di taglio fissa |
6-15 m |
| Garanzia |
Un anno |
| Tipo di saldatura |
Saldatura ad alta frequenza |
Visualizzazione del prodotto

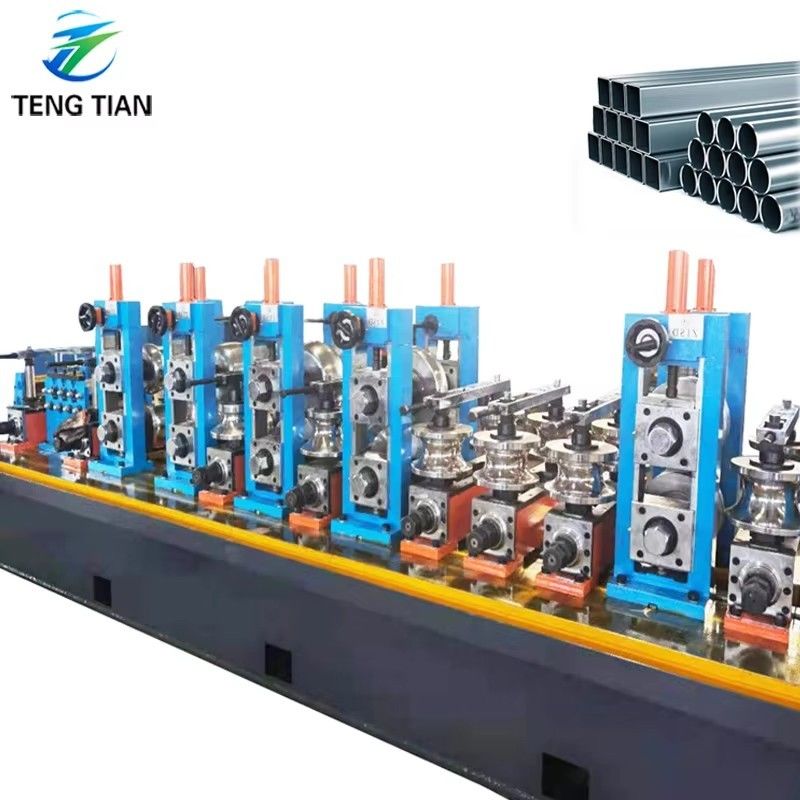

La linea di produzione di tubi saldati ad alta frequenza ad alta precisione HG254 produce tubi quadrati (70x70-150x150mm) e tubi rotondi (φ89-φ190mm) con spessore compreso tra 2,0-10,0 mm.Questa linea di produzione completamente automatizzata incorpora tecnologie avanzate provenienti da fonti nazionali e internazionali, con controllo PC/computer per un'operazione e una manutenzione convenienti.
Specifiche tecniche
- Materie prime:Striscia di acciaio laminata a caldo o laminata a freddo (conformemente alla norma GB700-88, GB1591-88)
- Proprietà del materiale:δs Punto di potenza ≤ 345 Mpa, δb Resistenza alla trazione ≤ 610 Mpa
- Larghezza della striscia di acciaio:280-600 mm (± 0,2 mm)
- Dimensioni della bobina di acciaio:Diametro interno Φ508 mm~Φ760 mm, diametro esterno Φ1200-Φ2000 mm
- Peso massimo della bobina:15,000Kg
Processo di produzione
Raw material (strip) → Uncoiler → Cutting and Welding → Feeding → Storage material → Passive leveling → Forming rolling → High frequency welding → Remove weld burr → Cooling → Sizing → Coarse straightening → Length cut → Collection
Precisione del prodotto
Tolleranza di diametro esterno del tubo: ± 0,1 mm
Attrezzature principali
Carro di carico:per il trasporto di bobine di acciaio (Φ1200-2000 mm) fino allo sciacquone
Discolatore idraulico:Manicola bobine fino a 15 TON con espansione idraulica
Macchina a testa retta:Guida la striscia d'acciaio verso il livellatore
Macchina di livellamento per pizzicare:Testa/fine della striscia di livellamento (motore da 15 kW)
Semi-automatico di taglio/saldatore:per la produzione continua (taglio idraulico)
Accumulatore orizzontale:Immagazzina 500-1000 M di strisce per il funzionamento continuo
Fabbricazione e dimensionamento
- Fabbricazione a caldo con supporti orizzontali e verticali
- Processo di modellazione raffinato
- Saldatura di tavoli di lavoro con rotoli di guida e lucidatura
- Acqua di refrigerazione
- Macchine di misurazione con supporti universali
Saldatore ad alta frequenza da 600 kW
| Saldatore HF a stato solido da 600 kW |
1 unità |
| Apparecchiature per il rilevamento delle luci |
1 |
| Apparecchi per la produzione di energia elettrica |
1 |
| Consola (con PLC) |
1 |
| Riscaldatore ad acqua |
1 |
Domande frequenti
Lei è un produttore o una società commerciale?
Siamo produttori con più di 20 anni di esperienza.
Qual e' la taglia massima di tubo che hai prodotto?
Massimo φ630 mm.
Posso visitare la vostra linea di macchine per clienti?
Si', ma prima dobbiamo avere l'accordo del nostro cliente.
Quali sono i suoi vantaggi?
Funzionamento completamente automatico, capacità di formazione quadrata diretta, rulli condivisi e sistema di cambio rapido.
Come posso ottenere la quotazione?
Vi preghiamo di inviarci le vostre richieste di dimensioni e spessore dei tubi.
