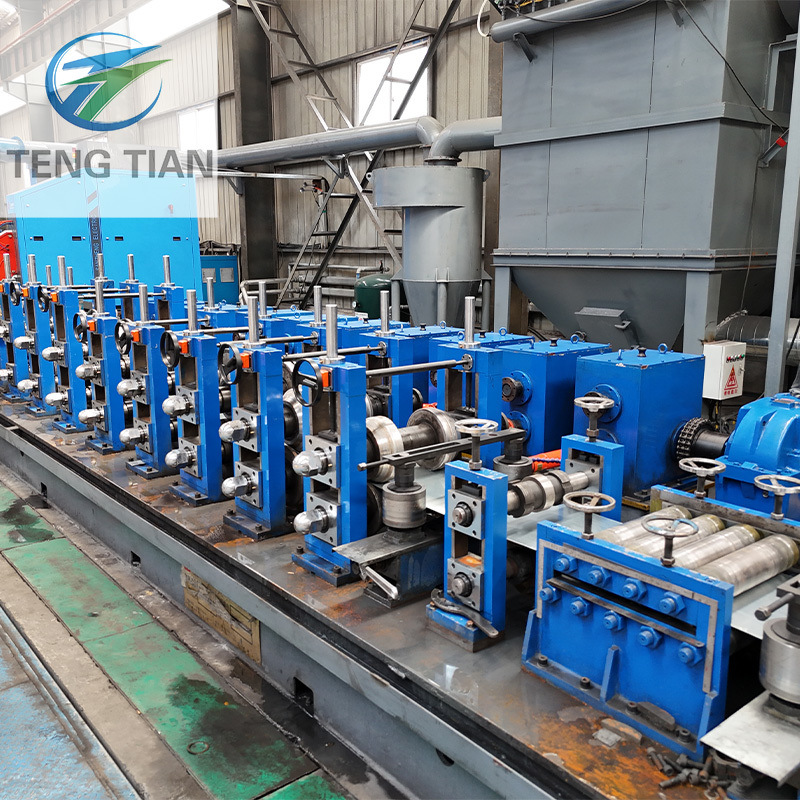

Mulino per tubi saldati ad alta frequenza con diametro 76-203 mm e spessore 1,5-8 mm
Diametro massimo 208 mm | Spessore massimo 8 mm
Specifiche del prodotto
| Attributo |
Valore |
| Nome del prodotto |
Mulino per tubi saldati ad alta frequenza Diametro massimo 208 mm Spessore massimo 8 mm |
| Resistenza alla trazione |
σb≤500 Mpa |
| Intervallo di spessore |
1,5-8 mm |
| Velocità di produzione massima |
20~60 m/min |
| Lunghezza di taglio fissa |
6-12 metri |
| Gamma di dimensioni dei tubi |
φ76-φ203mm |
| Garanzia |
Un anno |
| Tipo di saldatura |
Saldatura ad alta frequenza |
Panoramica del prodotto
La linea di produzione di tubi saldati ad alta frequenza HG 165,2x9(7") è progettata per la produzione di tubi strutturali. Produce tubi tondi da 76-203 mm con spessore 1,5-8,0 mm e tubi quadrati da 60x60-160x160 mm con spessore 1,5-8,0 mm.
Questa linea di produzione incorpora elementi di design innovativi di apparecchiature nazionali e internazionali, dotati di controllo completo da PC o computer con tecnologia avanzata per un funzionamento e una manutenzione convenienti. Soddisfa gli standard internazionali dall'inizio degli anni '90 e rappresenta la tecnologia leader a livello nazionale.
Processo di produzione
- Svolgitore → Testa dritta → Cesoia e saldatrice → Accumulatore → Formatura
- Saldatore HF → Tagliaperline → Raffreddamento → Dimensionamento → Testa di tacchino → Sega
- Tavolo di uscita → Raddrizzatrice (opzionale) → Frontface → Imballaggio → Stoccaggio
Specifiche principali dell'attrezzatura
1. Caricamento dell'auto
- Diametro bobina: Φ1200-2000mm (è richiesta la conferma dell'acquirente)
- Larghezza della striscia: 240-640 mm
- Peso massimo della striscia: 10 TON
- Velocità: 5 m/min
- Tipo di sollevamento: idraulico
- Pressione di esercizio: 10 MPa
2. Uno svolgitore idraulico a mandrino
- Struttura: Uno svolgitore idraulico a mandrino
- Diametro bobina: Φ1200-2000mm
- Diametro interno bobina: Φ508 mm
- Larghezza della striscia: 240-640 mm
- Spessore della striscia: 1,5-8,0 mm
- Peso massimo della striscia: 10,0 TON
- Motore di azionamento: 4 kW, 380 V
- Velocità di rotazione del mandrino: Nmin=1r/min
3. Macchina a testa dritta
Utilizzato per condurre senza problemi la striscia di acciaio nel livellatore. Composto da braccio di pressione e testa della pala in configurazione a portale con capacità di svolgimento su e giù.
4. Macchina livellatrice
- Motore di livellamento: 15KW
- Diametro del rullo di presa: Φ210x900mm (materiale 40Cr)
- Diametro del rullo livellatore: Φ160x900mm (materiale 40Cr)
- Larghezza di livellamento: 240-640 mm
- Spessore di pizzico/livellamento: 1,5-8,0 mm
- Velocità: 0-11 M/min
5. Taglio e saldatore
- Spessore della striscia di acciaio: 1,5-8,0 mm
- Larghezza nastro d'acciaio: 240-640 mm
- Resistenza del nastro d'acciaio: δs ≤345Mpa, δb ≤610Mpa
- Tipo di taglio: idraulico
- Tipo di compressione: idraulico
- Tipologia di saldatura: Movimento motorizzato
- Pressione di esercizio idraulica: 10 MPa
- Materiale lama: H13
6. Accumulatore orizzontale
- Diametro: 10000 mm
- Spessore bobina d'acciaio: 1,5-8,0 mm
- Larghezza della striscia: 240-640 mm
- Velocità di trasporto massima: 100-180 m/min
- Potenza motore di alimentazione: DC 90kw
- Potenza motore corpo accumulatore: CA 15KW×16
- Lunghezza di archiviazione: 500-1000 M
7. Mulino di formatura e dimensionamento
- Tipo convenzionale: piegatura a W
- Tipo di azionamento del gruppo riduttore: ingranaggio elicoidale (carburazione)
- Sistema di cambio rapido U-Joint con alberi di ricambio
- Guida laterale di ingresso e sistema Pinch Roll
- Formatura grezza: 4 cavalletti principali, 4 cavalletti laterali
- Formatura raffinata: 3 supporti principali, 3 supporti laterali
- Potenza motore di guida: 160Kw
8. Sega per fresatura
- Materiale del tubo: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Gamma di tubi tondi: 76-203 mm
- Gamma di tubi quadrati: 75x75-150x150 mm
- Velocità massima della linea: 60 m/min
- Lunghezza di taglio del tubo: 4000 ~ 15000 mm
- Precisione di taglio: ±2 mm
- Quantità di bave: massimo 0,2 mm
9. Tavolo di uscita e trasportatore
- Lunghezza totale: ca. 25 metri
- Passo del rotolo: 600 mm
- Azionamento: motore AC (3EA) con catena e controllo della velocità tramite inverter
- Include sistema di smistamento per tubi buoni/cattive
- Skid di ispezione: 4 file × lunghezza 2 M + Tasca 4 file × larghezza 1,2 M
- Tasca per tubi difettosi: 6 file × larghezza 1,5 M
10. Raddrizzatrice (opzionale)
- Correzione del tubo: limite massimo di rendimento <355 mpa
- Gamma di diametri: Φ76-Φ203 mm
- Distanza del rotolo: 650 mm
- Diametro della gola: 250 mm
- Lunghezza: 380 mm
- Angolo di rotazione: 37,183-43,426 gradi
- Velocità di correzione: 20-60 m/min
- Motore: 55kw×2 insiemi
11. Smussatrice della testa (opzionale)
Attrezzatura speciale per la fresatura e la smussatura della faccia frontale di tubi in acciaio, dotata di meccanica e servoazionamento con controllo elettrico per il funzionamento automatico. Il design a doppia stazione consente la lavorazione simultanea di due tubi di acciaio.
Q1: sei produttore o società commerciale?
A1: siamo produttori, più di 20 anni di esperienza.
Q2: Qual è la dimensione massima del tubo che hai prodotto?
A2: massimo φ630 mm
Q3: Posso visitare la linea di macchine del cliente?
A3: Sì, ma devo prima ottenere l'accordo dal mio cliente.
Q4: quali sono i vantaggi della tua macchina?
A4: Contiene completamente automatico, quadrato di formatura diretta, rulli condivisi. Sistema di cambio rapido
Q5: Come posso ottenere il preventivo?
A5: Vi preghiamo di inviarci le vostre richieste relative alle dimensioni e allo spessore del tubo.
