Laminatoio per tubi saldati ad alta frequenza HG 203x8 Macchina per laminazione di tubi
Specifiche del prodotto
| Attributo |
Valore |
| Spessore della bobina |
1,5-8 mm |
| Larghezza della bobina |
240-640mm |
| Diametro interno |
φ508～φ610mm |
| Diametro esterno |
φ1200～φ2000mm |
| Velocità massima |
60 m/min |
| Garanzia |
Un anno |
| Materiale |
HRC a basso contenuto di carbonio |
Panoramica del prodotto
La linea di produzione di tubi saldati ad alta frequenza HG 165.2x9 ad alta precisione è progettata per la produzione di tubi strutturali, in grado di produrre:
- Tubi tondi: φ76-203 mm con spessore 1,5-8,0 mm
- Tubi quadri: 60x60-160x160mm con spessore 1,5-8,0mm
Questa linea di produzione incorpora un design innovativo con controllo completo da PC/computer, offrendo tecnologia avanzata, funzionamento e manutenzione convenienti, rispettando gli standard internazionali.
Specifiche tecniche
1. Condizioni delle materie prime
- Nastri di acciaio laminati a caldo o a freddo
- Materiale: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Spessore della striscia: 1,5-8,0 mm
- Larghezza della striscia: 240-640 mm
- Diametro interno della bobina: Φ508mm
- Diametro esterno della bobina: Φ1200-Φ2000mm (conferma finale da parte dell'acquirente)
- Peso massimo della bobina: 10 ton
- Velocità del mulino: massimo 60 m/min
- Condizioni del bordo della striscia: taglierina
- Direzione della linea: da destra a sinistra (conferma finale da parte dell'acquirente)
2. Gamma di dimensioni dei tubi
- Tubo tondo: φ76-φ203mm
- Tubo quadro: 60x60-160x160mm
- Spessore del prodotto: 1,5-8,0 mm
- Lunghezza: 4-7 M
- Velocità: massima 60 m/min
Processo di produzione
Svolgitore → Testa diritta → Cesoia e saldatrice → Accumulatore → Formatura → Saldatore HF → Tagliaperline → Raffreddamento → Dimensionamento → Testa di tacchino → Sega → Tavolo di estrazione → Raddrizzatrice (opzionale) → Front facer → Imballaggio → Negozio
Componenti principali dell'attrezzatura
1. Caricamento dell'auto
- Diametro esterno della bobina: Φ1200-2000mm (conferma finale da parte dell'acquirente)
- Larghezza della striscia: 240-640 mm
- Peso massimo della striscia: 10 ton
- Velocità: 5 m/min
- Tipo di sollevamento: idraulico
- Modello cilindro olio: Y-HG1-E200/120x860LF3-L1o
2. Uno svolgitore idraulico a mandrino
- Struttura: Uno svolgitore idraulico a mandrino
- Diametro esterno della bobina: Φ1200-2000mm
- Diametro interno della bobina: Φ508mm
- Larghezza della striscia: 240-640 mm
- Spessore della striscia: 1,5-8,0 mm
- Peso massimo della striscia: 10,0 ton
- Tipo di espansione: espansione idraulica
- Motore di azionamento: 4 kW, 380 V
- Velocità di rotazione del mandrino: Nmin=1r/min
3. Macchina a testa dritta
L'attrezzatura viene utilizzata per condurre senza problemi i nastri di acciaio nella livellatrice, composta da braccio di pressione e composizione della testa della pala.
4. Macchina livellatrice
- Motore di livellamento: 15KW
- Diametro del rullo di presa: Φ210x900mm (materiale: 40Cr)
- Diametro del rullo livellatore: Φ160x900mm (materiale: 40Cr)
- Larghezza di livellamento: 240-640 mm
- Spessore di pizzico/livellamento: 1,5-8,0 mm
- Velocità di pizzicamento/livellamento: 0-11 M/Min
5. Taglio e saldatore
- Spessore del nastro di acciaio: 1,5-8,0 mm
- Larghezza del nastro di acciaio: 240-640 mm
- Tipo di taglio: Idraulico
- Tipo di compressione: idraulico
- Tipo di saldatura: Movimento motorizzato
- Marca: Saldatore Shanghai CO2
- Pressione di esercizio idraulica: 10Mpa
- Materiale lama: H13
6. Accumulatore orizzontale
- Diametro: 10000 mm
- Spessore bobina d'acciaio: 1,5-8,0 mm
- Larghezza della striscia: 240-640 mm
- Portare la velocità del materiale: Vmax=100-180 m/min
- Potenza del motore di alimentazione: DC 90kw Z4-200-31 (produttore: WANPAI)
- Potenza motore corpo accumulatore: CA 15KWX16
- Lunghezza di archiviazione: 500-1000 M

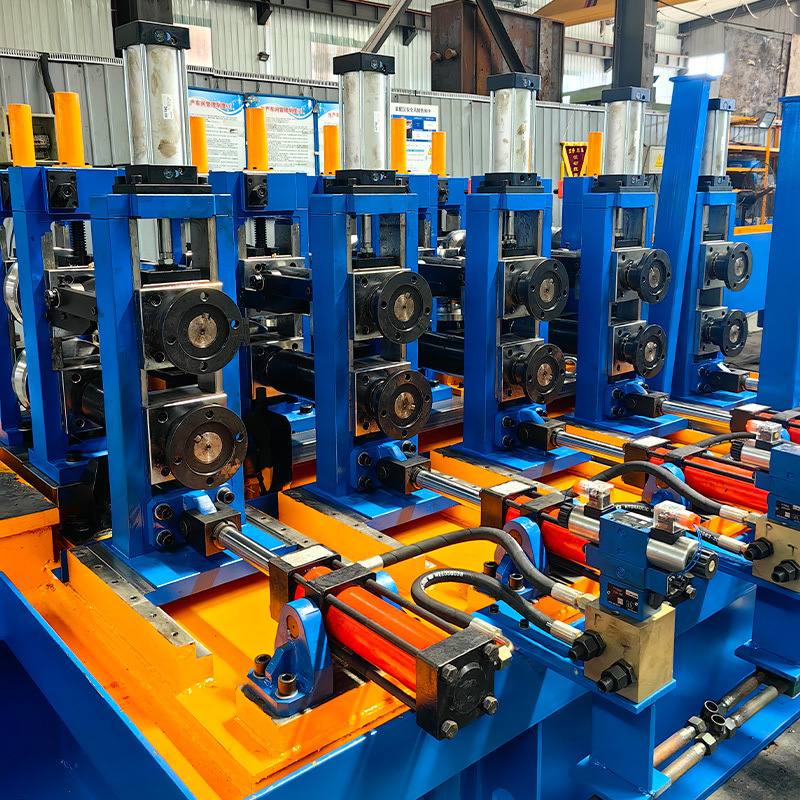

7. Mulino di formatura e dimensionamento
- Tipo convenzionale: piegatura a W
- Tipo di azionamento del gruppo riduttore: ingranaggio elicoidale (carburazione)
- Sistema di cambio rapido giunto a U (alberi di ricambio per cambio rotolo e scatola B/R 1 set)
- Guida laterale di ingresso e sistema Pinch Roll
8. Sega per fresatura
- Materiale del tubo: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Tubo tondo: 76-203 mm, spessore: 1,5-8,0 mm
- Tubo quadrato: 75x75-150x150 mm, spessore: 1,5-8,0 mm
- Velocità massima della linea: 60 m/min
- Lunghezza di taglio del tubo: 4000~15000 mm
- Precisione di taglio: ±2 mm
9. Tavolo di uscita, trasportatore
- Lunghezza totale: circa 25 metri
- Passo del rotolo: 600 mm
- Azionamento: motore AC (3EA) con catena e controllo della velocità tramite inverter
- Include pattino di ispezione e tasca per tubi difettosi
10. Raddrizzatrice (opzionale)
- Diametro del tubo: Φ76-Φ203mm
- Distanza del rullo di correzione: 650 mm
- Velocità di correzione: 20-60 m/min
- Potenza motore: 55kw×2 set
Laminatoio per tubi ERW Altri modelli
| Modello |
Gamma di diametri |
Spessore del tubo |
Velocità dello stampaggio (m/min) |
Potenza motore (KW) |
| HG20 |
8-20MM |
0,3-1MM |
30-120 |
55 |
| HG32 |
12-32MM |
0,3-2,0 mm |
30-120 |
75 |
| HG50 |
16-50MM |
0,8-2,5 mm |
30-110 |
110 |
| HG60 |
20-60MM |
0,8-3 mm |
30-100 |
132 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
Q1: sei produttore o società commerciale?
A1: siamo produttori, più di 20 anni di esperienza.
Q2: Qual è la dimensione massima del tubo che hai prodotto?
A2: massimo φ630 mm
Q3: Posso visitare la linea di macchine del cliente?
A3: Sì, ma devo prima ottenere l'accordo dal mio cliente.
Q4: quali sono i vantaggi della tua macchina?
A4: Contiene completamente automatico, quadrato di formatura diretta, rulli condivisi. Sistema di cambio rapido
Q5: Come posso ottenere il preventivo?
A5: Vi preghiamo di inviarci le vostre richieste relative alle dimensioni e allo spessore del tubo.
