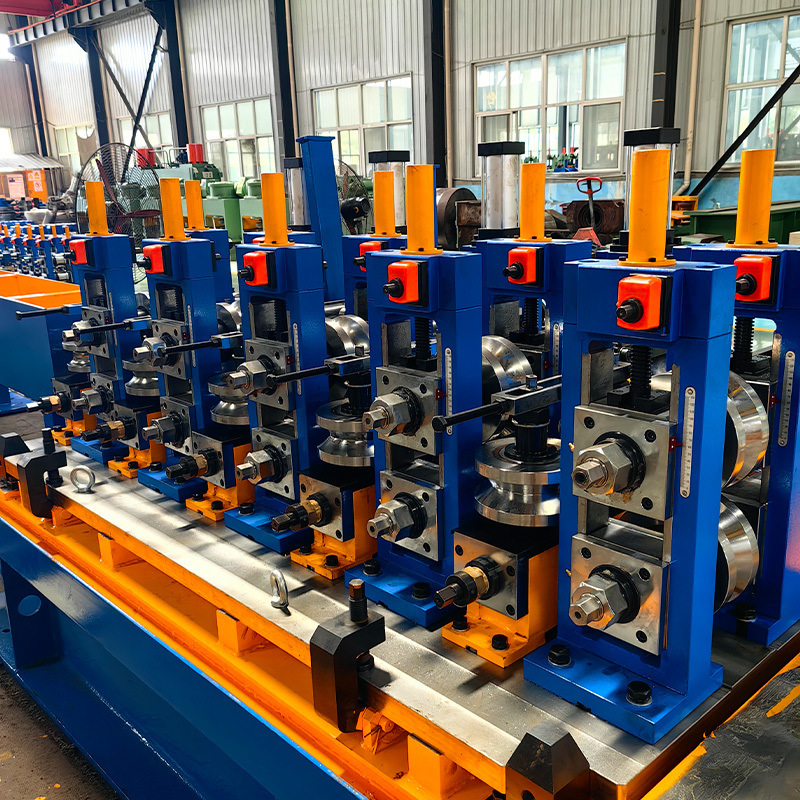

Laminatoio per tubi saldati ad alta frequenza per tubi in acciaio ERW

La linea di produzione di tubi saldati ad alta frequenza HG 165,2x9(7") è progettata per la produzione di tubi strutturali con le seguenti capacità:

• Diametro del tubo tondo: 76,3-165,2 mm con spessore 2,0-9,0 mm
• Dimensioni del tubo quadrato: 75x75-150x150 mm con spessore 2,0-9,0 mm
• Dimensioni tubo rettangolare: 100x50-200x100mm con spessore 2,0-9,0 mm

Questa linea di produzione incorpora una tecnologia avanzata con controllo PC/computer, offrendo un funzionamento e una manutenzione convenienti e rispettando gli standard internazionali.

• Materiale: nastro di acciaio laminato a caldo o a freddo (SRT355, SGT355, STK490, SGH490, POSMAC)
• Spessore: 2,0-9,0 mm
• Larghezza: 230-600 mm
• Diametro interno della bobina: Φ508mm
• Diametro esterno della bobina: Φ1200-Φ2000mm (conferma finale da parte dell'acquirente)
• Peso massimo della bobina: 10 tonnellate
• Velocità del mulino: massimo 60 m/min
• Condizioni del bordo della striscia: taglierina
• Direzione della linea: da destra a sinistra

Il processo produttivo completo comprende:

• Svolgitore → Testa dritta → Cesoia e saldatrice → Accumulatore → Formatura
• Saldatrice HF → Tagliatallone → Raffreddamento → Dimensionamento → Testa di tacchino
• Sega → Tavolo di uscita → Raddrizzatrice (opzionale) → Front face → Imballaggio → Stoccaggio

• Diametro esterno della bobina: Φ1200-2000mm
• Larghezza della striscia: 230-600 mm
• Peso massimo delle strisce: 10 tonnellate
• Velocità: 5 m/min
• Tipo di sollevamento: idraulico

• Tipo di espansione: espansione idraulica
• Motore di azionamento: 4 kW, 380 V
• Velocità di rotazione del mandrino: Nmin=1r/min
• Dispone di freno a disco di raffreddamento ad acqua di tipo regolabile in tensione

• Motore di livellamento: 15KW
• Diametro del rullo di presa: Φ210x900mm (materiale: 40Cr)
• Diametro del rullo livellatore: Φ160x900mm (materiale: 40Cr)
• Larghezza di livellamento: 230-600 mm
• Velocità di pizzicamento/livellamento: 0-11 M/Min

• Tipo convenzionale W Bending con riduttore elicoidale
• Sistema di cambio rapido U-Joint per il cambio del rotolo
• Potenza motore di azionamento: 160Kw
• Supporti per rulli di compressione del tipo a 4 rulli con regolazione del motore CA
• Tagliatallone esterno a 2 teste (regolazione idraulica)

• Velocità massima della linea: 60 m/min
• Lunghezza di taglio del tubo: 4000-15000 mm
• Precisione di taglio: ±2mm
• Quantità di bave: massimo 0,2 mm
• Servomotore azionato con motore principale da 37 kW
• Dispone di 3 gruppi di morse idrauliche con ingresso a forma di cono

• Lunghezza totale: ~25 metri con passo rulli 600mm
• Motore AC azionato con controllo di velocità tramite inverter
• Smistamento automatico dei tubi buoni e difettosi
• Sistema di soffiaggio dell'aria per la pulizia del lato esterno

• Diametro del tubo: Φ76,3-Φ165,2 mm
• Velocità di correzione: 20-60 m/min
• Potenza motore: 55kw×2 set
• Campo di sollevamento del rullo superiore: 250 mm
• Dispone di regolazione della scatola degli ingranaggi a vite senza fine per un controllo preciso
