Fabbricazione di tubi ad alta frequenza saldata 2,0-10,0 mm
Specificativi del prodotto
| Attributo |
Valore |
| Nome del prodotto |
Saldato ad alta frequenza HGF 150X10 7.5" HF Saldato a tubo 70x70-150x150mm |
| Resistenza alla trazione |
σb≤520 Mpa |
| Intervallo di dimensioni del tubo |
70x70-150x150 mm |
| Spessore |
20,0-10,0 mm |
| Velocità massima di produzione |
20 ‰ 50 m/min |
| Lunghezza fissa di taglio |
6-15 m |
| Garanzia |
Un anno |
| Tipo di saldatura |
Saldatura ad alta frequenza |
Visualizzazione del prodotto

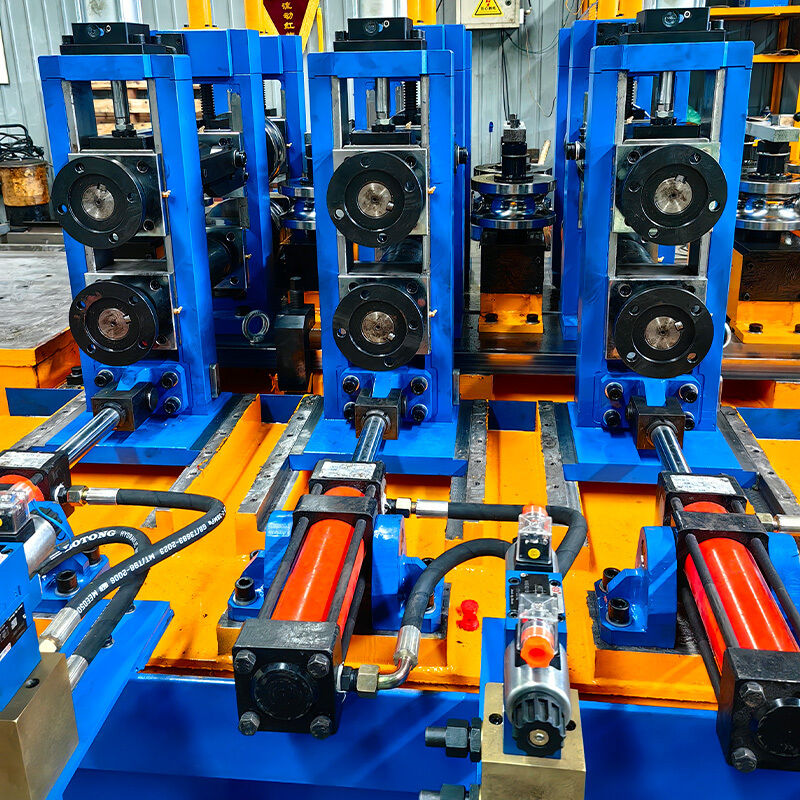

La linea di produzione di tubi saldati ad alta frequenza ad alta precisione HG254 è progettata per la produzione di tubi quadrati (70x70-150x150mm) e tubi rotondi (φ89-φ190mm) con spessore compreso tra 2,0-10,0 mm.Questa linea di produzione avanzata incorpora elementi di design innovativi di apparecchiature nazionali e internazionali, dotato di controllo completo PC/computer per un funzionamento e una manutenzione ottimali.
Caratteristiche chiave
- Tolleranza di diametro del tubo: ± 0,1 mm
- Potenza della saldatrice ad alta frequenza: 600 kW
- Peso massimo della bobina: 15.000 kg
- Larghezza della striscia in acciaio: 280-600 mm (± 0,2 mm)
- Velocità di produzione: 20-50 m/min
- Precisione di taglio: ±2 mm
Processo di produzione
- Materia prima (striscia)
- Discolatore
- Taglio e saldatura
- Nutrimento
- Materiale di stoccaggio
- Livellazione passiva
- Lavoratori e laminatori
- Saldatura ad alta frequenza
- Rimuovere la spazzola di saldatura
- Frigorifero
- Dimensioni
- Dirittura grossolana
- Taglio di lunghezza
- Collezione
Attrezzature principali
1. Carro di carico
| Diametro esterno della bobina |
Φ1200-2000 mm |
| Larghezza della striscia |
280-600 mm |
| Peso massimo della striscia |
150,0 tonnellate |
| Velocità |
5 m/min |
Posiziona con precisione le bobine d'acciaio sul mandrello dello scaricatore utilizzando una bombola di olio.
2. Un mandrello uncoiler idraulico
| Diametro esterno della bobina |
Φ1200-2000 mm |
| Diametro interno della bobina |
Φ508 mm~Φ760 mm |
| Spessore della striscia |
20,0-10,0 mm |
| Motore di trasmissione |
4 kW, 380 V |
3- Macchina di livellamento per pizzicare.
| Motore di livellamento |
15 kW |
| Diametro del rotolo di pizzico |
Φ210x900mm (40Cr) |
| Larghezza di livellamento |
280-600 mm |
| Velocità |
0-11M/min |
4. 600KW saldatore ad alta frequenza
Include armadietto di rettifica dei commutatori, armadietto di uscita dell'inverter, console con PLC, connessione di fibra ottica, tavolo di posizionamento 3D, condizionatore d'aria e raffreddatore acqua-acqua.
1) Invieremo l'ingegnere per l'installazione e la formazione dei vostri lavoratori su come utilizzare questa macchina in modo corretto.
2Equipe di garanzia
Garanzia di qualità di un anno, riparazione garantita per tutta la vita.Dopo il periodo di garanzia della qualità, solo il costo dei pezzi di ricambio.
3) Forniamo il servizio pre-vendita e post-vendita.
Servizio pre-vendita: progettazione del laboratorio e progettazione della produzione
Servizio post-vendita: installazione e formazione, e l'ingegnere qualificato per il lavoro.
4.) Possiamo anche inviare l'ingegnere che lavora per voi per mesi serval o 1 anno.
5) Forniamo il servizio pre-vendita-progettazione per l'intero progetto per la produzione di tubi in acciaio inossidabile / produzione di tubi in acciaio al carbonio.
6Saremo noi responsabili del carico e della spedizione.
Q1: Lei è un produttore o una società commerciale?
A1: siamo produttori, più di 20 anni di esperienza.
Q2: Qual è la dimensione massima del tubo che avete anche produrre?
A2: Max φ630 mm
Q3:Posso visitare la linea di macchine del cliente?
R3: Sì, ma prima devo avere l'accordo del mio cliente.
Q4: quali sono i vostri vantaggi della macchina?
A4: Contiene piatto automatico, quadrato a forma diretta, rulli condivisi, sistema di cambio rapido
Q5: Come posso ottenere il preventivo?
A5: Si prega di inviare i vostri requisiti di dimensione del tubo, spessore a noi.
