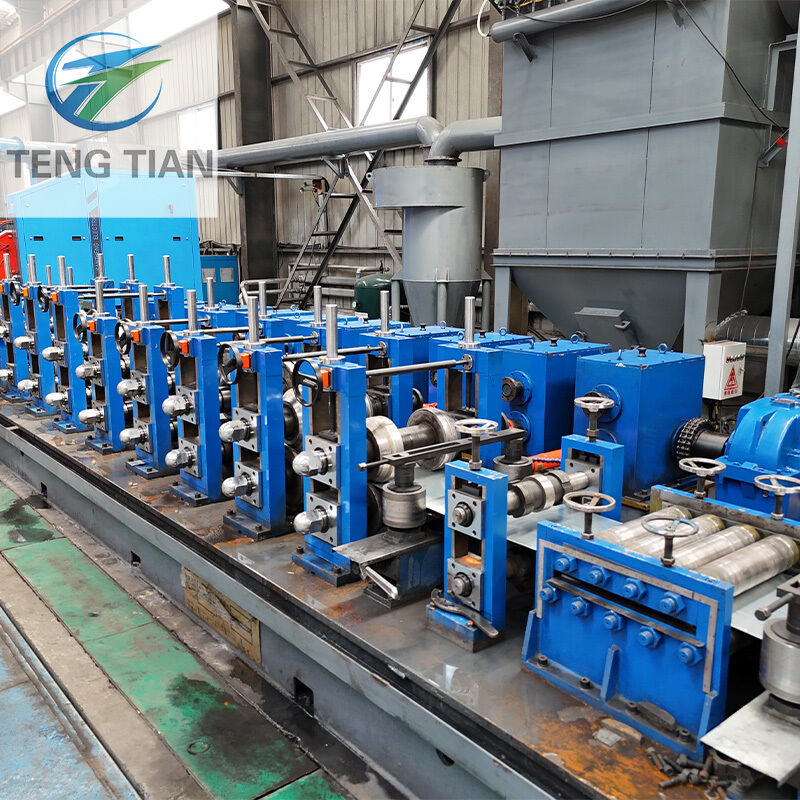

Mulino per tubi saldati ad alta frequenza per acciaio al carbonio 114-273 mm
Attributi del prodotto
| Metodo di formazione |
Tecnologia di formatura FFX e formatura diretta |
| Velocità di corsa |
Massimo. 40 m/min |
| Forma del tubo |
Rotondo, quadrato e rettangolare |
| Diametro del tubo |
114-273 mm |
| Massimo. Spessore per tubo tondo |
2,0 - 10,0 mm |
| Tipo di saldatura |
Saldatura ad alta frequenza |
| Sega da taglio |
Sega per fresatura |
Descrizione del prodotto
ILERW273 laminatoio per tubi ERW completamente automatico ad alta precisioneè progettata per la produzione di tubi in acciaio saldati con diametri da Φ114 mm a Φ273 mm e spessori di parete da 2,0 mm a 10,0 mm, compresi tubi quadrati da 60×60 mm a 200×200 mm.
Processo di laminazione di tubi ERW
- Srotola e appiattisce le bobine di acciaio in strisce
- Forma le strisce a forma di tubo tondo utilizzando rulli di precisione
- Salda tubi mediante saldatrice allo stato solido ad alta frequenza
- Dimensiona i tubi secondo dimensioni precise
- Taglia alla lunghezza specificata (6-12 m) con una precisione di ±3 mm
Vantaggi principali
- Produzione di alta precisione con errore di diametro e rotondità ≤0,08
- Incorpora la tecnologia giapponese per una precisione superiore
- Sistema di regolazione dell'ingranaggio a vite senza fine per un controllo preciso
- Sistema di raschiamento regolabile 3D con capacità di rotazione di ±20°
- Formatura quadrata con testa turca per angoli R stabili e uniformi
- I blocchi di smorzamento in nylon riducono l'impatto su alberi e cuscinetti
Processo di produzione
- Scorri verso l'alto
- Srotolare
- Appiattimento
- Saldatura finale a taglio e testa a testa
- Accumulatore
- Formare
- Saldatura ad induzione ad alta frequenza
- Rimozione della bava esterna
- Raffreddamento
- Dimensionamento
- Taglio
- Controllo e raccolta
- Accesso al magazzino
Specifiche tecniche
Materia prima
| Applicazione del materiale |
Nastri di acciaio laminati a caldo o a freddo, nastri di acciaio zincato |
| Grado materiale |
Acciaio a basso tenore di carbonio, acciaio a bassa lega: δs≤345Mpa |
| ID dei nastri di acciaio |
Φ508-Φ610 mm |
| diametro esterno dei nastri d'acciaio |
Φ800-Φ2000mm |
| Peso dell'avvolgitore |
Massimo. 3000 kg |
Gamma di produzione
| Tipo di tubo |
Gamma di dimensioni |
Spessore |
| Tubo tondo |
114-273 mm |
2,0-10,0 mm |
| Tubo quadrato |
60×60 - 200×200mm |
2,0-10,0 mm |
| Tubo rettangolare |
50×70 - 100×300 mm |
2,0-10,0 mm |
Specifiche aggiuntive
- Saldatore HF: saldatore ad alta frequenza a stato solido GGP800Kw
- Velocità della linea: max. 40 m/min
- Lunghezza del tubo: 6-12 m
- Precisione di taglio: ± 3 mm
- Capacità elettrica installata: ca. 1000KW
- Dimensioni dell'intera linea: circa 100×12 m
In qualità di produttore certificato CE e ISO9001:2008, le nostre macchine per la produzione di tubi di alta qualità vengono esportate in oltre 30 paesi tra cui Turchia, Egitto, Marocco, Kazakistan, Messico e Vietnam.
1.) Invieremo l'ingegnere per l'installazione e la formazione dei vostri lavoratori su come utilizzare questa macchina in modo corretto.
2.) Team di garanzia
Garanzia di qualità di un anno, riparazione con garanzia a vita. Durante il periodo di garanzia della qualità, ad eccezione dei guasti causati da errori umani, le parti di riparazione verranno fornite gratuitamente. Dopo il periodo di garanzia di qualità, addebitare solo il costo dei pezzi di ricambio.
3.) Forniamo il servizio pre-vendita e post-vendita.
servizio di prevendita: progettazione dell'officina e progettazione dell'output di produzione
servizio post-vendita: installazione e formazione e ingegnere esperto per il lavoro.
4.) Possiamo anche inviare l'ingegnere che lavora per te per mesi o 1 anno. L'ingegnere ti aiuterà a migliorare la produzione, ridurre gli sprechi e diminuire i costi.
5.) Forniamo il servizio di pre-vendita di progettazione per l'intero progetto di produzione di tubi in acciaio inossidabile/produzione di tubi in acciaio al carbonio.
6.) Saremo responsabili del carico e della spedizione
Q1: sei produttore o società commerciale?
A1: siamo produttori, più di 20 anni di esperienza.
Q2: Qual è la dimensione massima del tubo che hai prodotto?
A2: massimo φ630 mm
Q3: Posso visitare la linea di macchine del cliente?
A3: Sì, ma devo prima ottenere l'accordo dal mio cliente.
Q4: quali sono i vantaggi della tua macchina?
A4: Contiene completamente automatico, quadrato di formatura diretta, rulli condivisi. Sistema di cambio rapido
Q5: Come posso ottenere il preventivo?
A5: Vi preghiamo di inviarci le vostre richieste relative alle dimensioni e allo spessore del tubo.
