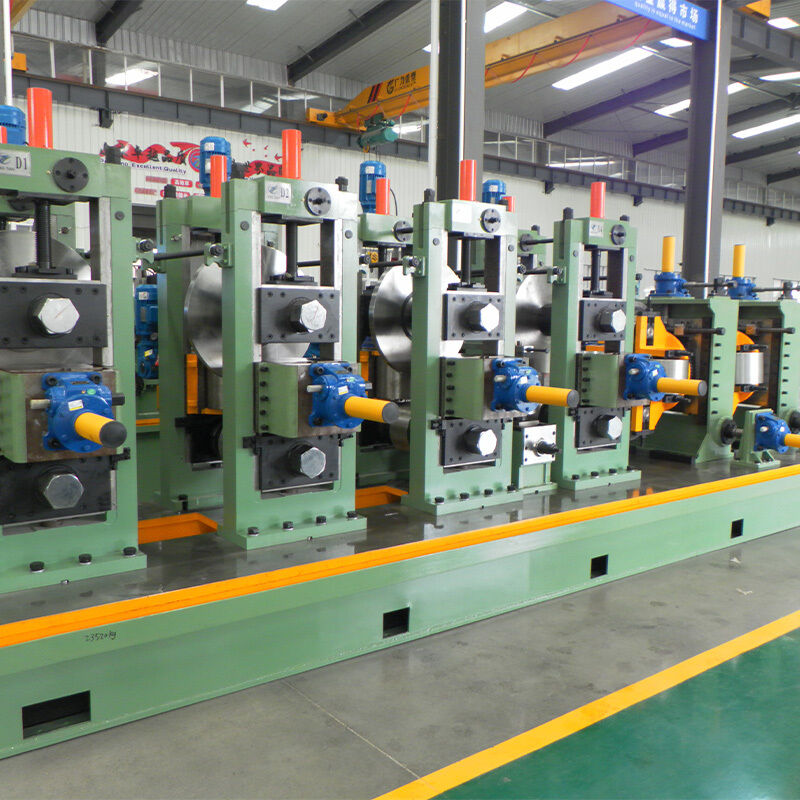

Fabbricazione di tubi quadrati saldati ad alta frequenza 30 m/min
Il mulino di tubi quadrati saldi ad alta frequenza da 150 kW 30m/min è progettato per la produzione di tubi saldi di tubi rotondi da 25 mm a 50 mm, spessore 0,4-1,5 mm, tubi quadrati: 20*20mm-40*40mm 0,4-1,5 mm.di larghezza superiore a 50 mm,Adottando un progetto di passaggio a rotoli, la linea di produzione può produrre tubi di acciaio saldati con lavorazione di buona qualità e montaggio ad alta precisione.
Secondo la linea guida di progettazione di migliorare il carattere operativo e l'ambiente e la sicurezza e il carattere di produzione, riducendo il costo del rullo per garantire un'elevata efficienza,La linea di produzione HG50 adotta lo stile del foro a doppio raggio..
- Parametri e specifiche principali:
- Materiale Specificità:
(1)Conforme alla norma YB189-64
(2)Materiale: acciaio a basso tenore di carbonio e acciaio a basso tenore di leghe per costruzioni
(3)Proprietà meccaniche: σb≤ 520Mpa,σs≤ 365 MPa
(4) Larghezza della striscia: 100-160 mm
(5) Spessore della striscia:0.4-1,5 mm
(6)Diametro interno delle bobine:φ480φ520mm
Diametro esterno delle bobine:φ1000 φ1800 mm
Peso della bobina: ≤ 1,5 T
(二) Specifica del tubo saldato:
- Tubo rotondo: 25 mm-50 mm 0,4-1,5 mm
- Tubo quadrato: 20*210mm-40*40mm 0,4-1,5mm
(2) Lunghezza di taglio fissa:4-12m
(3) Precisione di taglio dei tubi: 0-3 mm
- Velocità di formazione: 30-100 m/min
- Processo per la linea di produzione
Caricamento → Sfasamento → Taglio e saldatura → Accumulatore a spirale orizzontale → Formaggio, saldatura HF, deburring, raffreddamento, dimensionamento, raddrizzamento → STD Seghe di taglio a freddo → Trasmissione → Imballaggio → Immagazzinamento
Breve introduzione del laminatoio a tubi ad alta precisione ERW
La linea di produzione di tubi saldati a cucitura retta ad alta precisione della serie HG è utilizzata per produrre tubi di acciaio saldati da 7 mm-508 mm di diametro e 0,4 mm-20 mm di spessore della parete.Può anche produrre tubi di forma speciale, quali tubi quadrati, rettangolari, ellittici, ecc., nell'ambito della lavorazione di tubi circolari.Questa unità adotta il sistema di formazione FFX e FF più avanzato del mondo, e sceglie il software tedesco di progettazione per il laminato COPRA come mezzo e verifica finale del rotolo guida di progettazione.facile modifica delle specifiche, tecnologia avanzata, attrezzature affidabili e processo di produzione perfetto.
Fabbricazione di tubi ERW Altro modello
| Modello |
Intervallo di diametro |
Spessore del tubo |
Velocità di stampaggio ((m/min) |
Potenza del motore ((KW) |
Area meccanica
(m3) |
| HG20 |
8-20 mm |
0.3-1MM |
30-120 |
55 |
7×50 |
| HG32 |
12-32MM |
0.3-2.0MM |
30-120 |
75 |
7×50 |
| HG50 |
16-50 mm |
0.8-2.5 mm |
30-110 |
110 |
7×60 |
| HG60 |
20 - 60 mm |
0.8-3MM |
30-100 |
132 |
7×65 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4MM |
30 a 80 |
350 |
8×80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30 a 60 |
400 |
10 × 100 |
| HG165 |
60-165MM |
3-7MM |
30-50 |
600 |
10 × 110 |
| HG219 |
114-219MM |
4-8 mm |
20-40 anni |
800 |
12×150 |
| HG273 |
114-273MM |
4-10MM |
15-30 anni |
1000 |
18×160 |
| HG325 |
165-325MM |
4-12MM |
10-30 |
1200 |
18×180 |
| HG426 |
165-426MM |
4-16 mm |
8-25 |
1400 |
18×180 |
| HG508 |
219-508MM |
4-20MM |
8-20 |
2000 |
21×180 |
